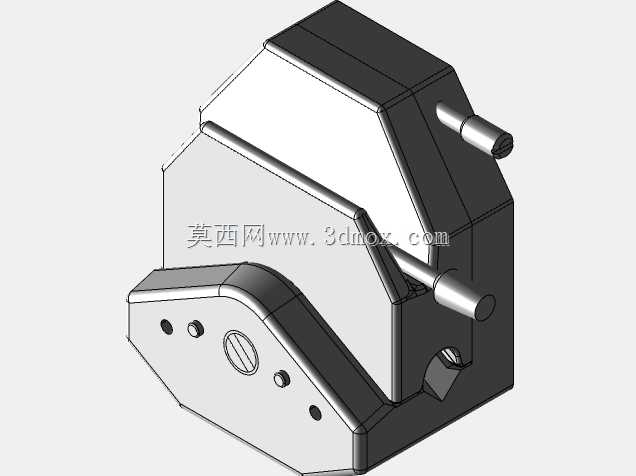

科尔帕默Masterflex LS易装II型蠕动泵头结构

　　在实验室流体定量输送、小批量试剂分装、生物制药前段料液传输这类对流体剪切力敏感、要求输送过程无交叉污染的场景里，蠕动泵头是核心执行部件，这款易装II型泵头的结构设计，完全围绕现场快速换管、压管间隙可调、长时间运行管路磨损可控这几个核心工程需求展开。从结构布局来看，泵头主体采用上下开合的快装结构，侧面的拨杆是锁紧触发件，扳动拨杆即可抬起上压块组件，无需额外工具就能完成软管的穿装与更换，这对于需要频繁切换输送管路、避免不同料液交叉污染的实验室场景来说，能大幅减少操作准备时间，换管全程不需要拆卸泵头的固定紧固件，也避免了小零件掉落丢失的现场问题。压管间隙的调节结构集成在泵头正面的调节旋钮处，通过旋钮的旋转可以改变压块与转子之间的压紧距离，

　　适配不同壁厚、不同材质的蠕动泵软管，从薄壁的硅胶管到厚壁的 PharMed 管都能通过间隙调整获得合适的压紧度，既不会因为压接过紧导致管路过早疲劳开裂，也不会因为压接过松出现回流、流量精度不足的问题。转子部分采用多滚轮布局，滚轮与泵头壳体的安装同轴度控制在较高精度范围内，运转时滚轮依次滚压软管，推动管内流体定向流动，多滚轮的设计可以有效降低流体输出的脉动幅度，让流量输出更平稳，减少脉动对后端敏感元器件比如流量传感器、层析柱的冲击。安装边界上，泵头背部预留了标准的驱动轴连接接口，匹配同系列驱动器的输出轴尺寸，安装时只需要将泵头的轴孔对准驱动轴推入，再通过侧面的锁紧螺钉固定即可完成装配，不需要额外设计转接法兰，

　　泵头的整体外轮廓没有突出的尖锐结构，侧面的操作拨杆伸出长度控制在安全范围内，不会在设备运转时勾挂周边管线或者操作人员的衣物。在实际选型适配时，需要注意泵头对应的软管外径范围，不同规格的软管对应不同的流量区间，这款泵头的压块开合行程覆盖了常规实验室蠕动泵常用的软管尺寸，不需要更换压块组件就能覆盖从微升到升级别的流量输送需求。泵头的壳体材质采用高强度工程塑料，表面做了哑光处理，耐常见的实验室试剂飞溅腐蚀，同时重量较轻，不会给驱动器输出轴带来额外的径向负载，长时间运转也不会出现轴偏磨的问题。管路的进出口位置做了圆弧导向结构，穿管时软管可以顺着导向槽滑入压接位置，不会出现软管被壳体棱角刮破的情况，导向槽的宽度和适配软管的外径匹配，

　　能限制软管在运转过程中的轴向窜动，避免软管因为滚轮摩擦带动出现移位、脱管的故障。从建模的结构细节来看，所有的活动配合面都预留了合理的间隙，拨杆的锁紧位置有到位卡点，扳动到锁紧位置时会有明确的触感反馈，操作人员不需要额外观察就能确认泵头已经锁紧到位，压块在开合过程中有阻尼限位，抬起后不会自动回落，方便双手操作更换软管。在配套设备集成时，泵头的安装孔位采用标准间距设计，可以直接固定在常见的蠕动泵驱动器面板上，不需要额外加工安装板，泵头的整体厚度控制在紧凑范围内，多泵头串联安装在同一根驱动轴上时，相邻泵头之间不会出现干涉，可以实现多通道独立流体输送，满足多通路试剂配比、并行实验的需求。日常维护层面，泵头的滚轮组件采用免润滑设计，滚轮内部的轴承自带密封，不需要定期加注润滑脂，避免润滑脂泄漏污染输送管路，压块的接触表面做了低摩擦处理，减少软管和压块之间的滑动摩擦，延长软管的使用寿命，降低长期运行的耗材成本。
