适配35mm标准轨的PCB安装DIN导轨夹

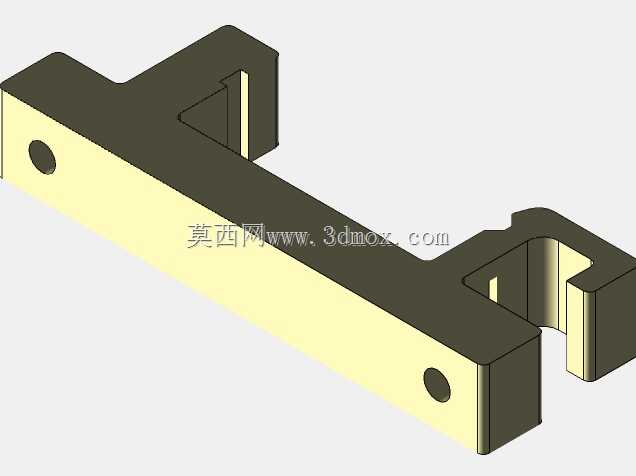

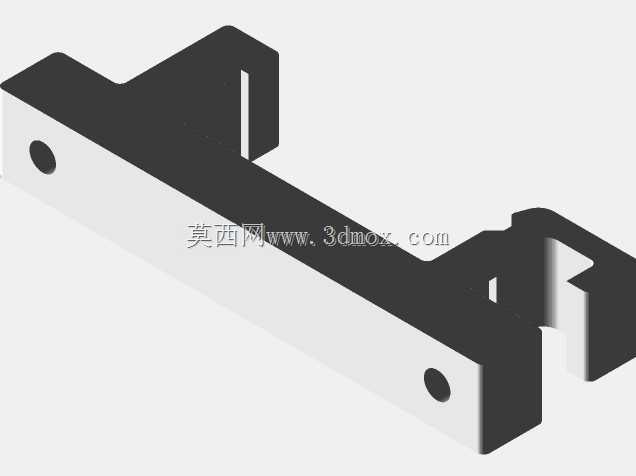

　　在工业电气柜、分布式IO模块、小型传感控制单元的装配场景里，DIN导轨是所有轨装元件的通用安装载体，而导轨夹则是实现非标准轨装元件快速固定的核心衔接零件，这款专门针对PCB板安装设计的DIN导轨夹，就是为了解决定制电路板在标准35mmDIN导轨上的无螺丝快装需求开发的结构件。从实际使用场景来看，很多小型控制板、信号转换板、传感采集板本身没有自带轨装卡扣，过去装配时要么在柜内打孔用铜柱固定，要么额外搭配通用导轨支架，不仅装配效率低，还会占用柜内额外空间，调整板件位置时也需要反复拆装紧固件，对于小批量多批次的设备装配、现场改造项目来说十分不便。这款导轨夹的设计完全围绕35mm标准DIN导轨的安装边界展开，

　　卡扣端的卡槽尺寸严格匹配标准导轨的截面轮廓，推入导轨后可以依靠自身弹性形变卡紧在导轨棱边上，不需要额外螺丝锁紧，徒手就能完成装拆，调整安装位置时只需要稍用力推动就能沿导轨滑动，定位后依靠卡扣的预紧力就能保持位置不偏移，完全满足柜内轻型板件的固定载荷要求。在PCB安装端的设计上，夹体上预留的两个安装孔可以根据PCB的实际安装孔位灵活调整适配，不需要拘泥于固定孔距，对于不同宽度、不同安装孔位的小型PCB板都能兼容，夹体的承托平面做了平整处理，和PCB板面贴合时不会出现局部应力集中，避免板件受挤压出现焊盘脱落、元件虚接的问题。材质选择上适配3D打印尼龙材料的成型特性，所有壁厚都做了均匀化处理，没有出现壁厚突变的结构，

　　打印时不需要额外添加支撑就能一次成型，卡扣位置的弹性臂厚度经过反复验证，既保证了卡入导轨时的弹性形变空间，不会因为硬度过高出现卡扣断裂，又能保证卡紧后有足够的夹持力，在设备运输、运行振动的工况下不会出现松脱滑落的问题。从安装边界来看，整个夹体的外轮廓做了倒角处理，不会和相邻安装的断路器、端子排等轨装元件出现干涉，夹体的高度控制在最低范围，安装PCB后不会额外占用柜内的纵深空间，对于浅厚度的小型电气箱、壁挂式控制盒也能适配。实际装配时只需要先将导轨夹卡到DIN导轨的对应位置，再用螺丝将PCB固定在夹体的承托面上即可，整个过程不需要在柜体背板上打孔，也不需要额外的安装支架，后期维护更换板件时只需要拧下PCB固定螺丝就能取下板件，

　　不需要撬动导轨夹，也不会影响导轨上其他已安装元件的位置。很多现场调试的场景里，经常需要临时加装信号采集板、转换模块，这款导轨夹可以直接在已完成布线的导轨上加装，不需要拆卸原有端子和元件，大幅降低现场改造的工作量。结构设计上没有多余的冗余特征，所有受力位置都做了加强筋处理，弹性卡扣的根部做了圆角过渡，避免反复拆装出现应力断裂，承托PCB的平面和卡扣卡槽的位置做了垂直度约束，保证安装后的PCB板和导轨保持垂直，不会出现歪斜导致的接线受力、元件和柜壁剐蹭的问题。针对尼龙材料的蠕变特性，卡扣的夹持力设计留了足够余量，长期使用后即使出现轻微的材料形变，依然能保持足够的卡紧力，不会因为长期使用出现夹体松脱的问题。
