带指示标识的旋钮式调节部件结构设计

　　这类带定位指示的旋钮调节件，常配套在传感检测、实验仪器、工控柜面板、小型音频调控设备上，作为参数阈值、档位、输出量的手动调节操作端，操作人员通过旋转旋钮改变内部电位器、可调电容或者编码开关的触点位置，完成对应参数的设定调整，顶部的平面指示边用来对齐面板上的刻度标识，直观反馈当前调节的档位位置，避免盲操作带来的参数偏差。

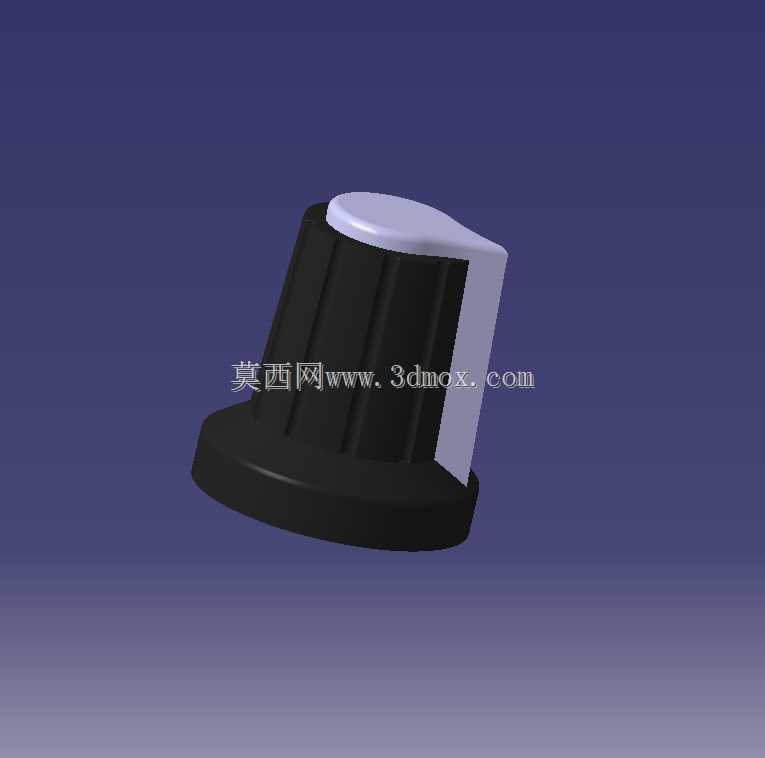

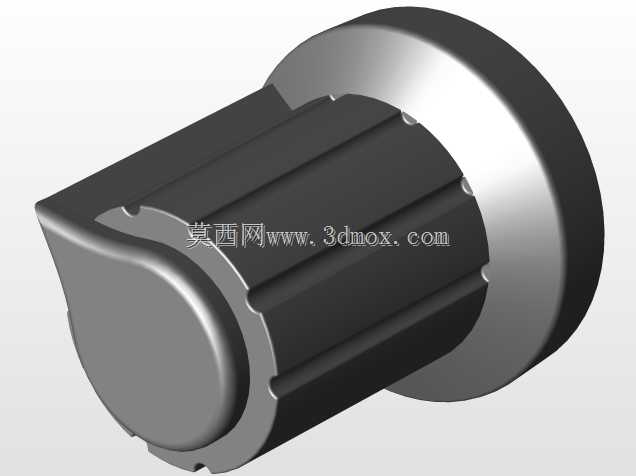

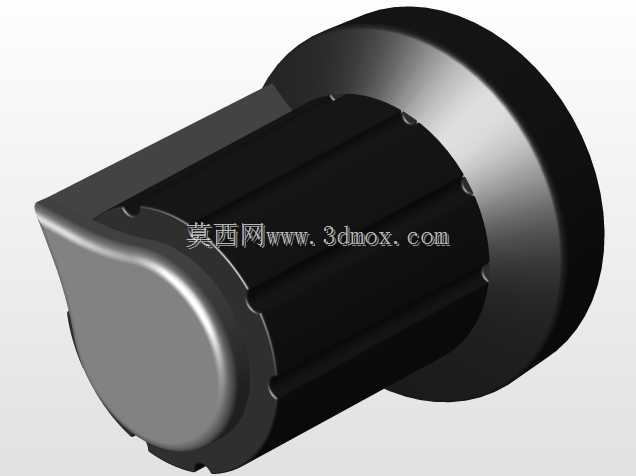

　　从结构设计逻辑来看，这款旋钮采用了下部宽边法兰底座、上部锥台收窄的造型，底部法兰直径大于上部握持段，一方面在安装后可以遮挡面板上的安装孔位，避免安装缝隙外露影响面板整洁度，另一方面法兰边可以作为旋转到位的下限位，防止旋钮过度下压导致内部连接轴受力变形。握持段侧面做了均匀分布的竖向防滑筋，筋条高度控制在0.8-1.2mm区间，既不会因为筋条过高硌手，也能保证戴薄劳保手套操作时不会打滑，旋转阻尼感适配日常操作力度，单指即可完成旋转调节，不需要额外施加过大的握持力。顶部的指示凸边做了圆角过渡处理，没有尖锐棱角，避免日常操作时刮蹭操作人员手部，指示边的平面宽度刚好匹配常规面板刻度线的宽度，对位时不会出现视觉偏差。

　　安装适配层面，这类旋钮默认配套标准D型截面的调节轴，轴孔内部做了对应的防转平面，安装时直接对准轴的平面压入即可，不需要额外的螺丝固定，依靠轴孔和调节轴之间的过盈配合完成固定，拆装时可以用扁平工具从底部法兰缝隙处轻轻撬动即可取下，维护更换十分便捷。安装边界上，底部法兰的直径设计为常规面板开孔的1.5倍左右，适配市面上多数工控面板、仪器面板的标准开孔尺寸，相邻旋钮安装时中心距保持在法兰直径的1.2倍以上，就不会出现旋转时互相干涉的问题，旋钮的整体高度控制在握持时手指不会碰到面板表面的尺寸，操作时手指有足够的活动空间。

　　实际应用中，这类旋钮常和体积检测传感器、流量调节模块、信号增益调节电路配套使用，比如在流体输送的体积计量设备上，通过旋转旋钮设定体积报警阈值，当检测到的流体体积达到设定值时设备触发对应动作；在音频测试设备上，这类旋钮用来调节输出信号的增益大小，顶部指示边对准刻度可以快速复现之前的参数设置，不需要反复校准。设计时特意将指示边和内部轴孔的防转平面做了角度对齐，保证旋钮压装到轴上之后，指示边的指向和内部电位器的初始零位完全对应，不会出现安装错位导致刻度指示不准的问题，侧面防滑筋的分布角度也做了均匀排布，旋转到任意角度时手指都能接触到防滑筋，不会出现某一段没有防滑结构导致打滑的情况。材质选择上，主体采用硬质工程塑料注塑成型，表面做哑光磨砂处理，不会因为长期触摸留下明显的指纹污渍，顶部指示面可以做异色处理，和主体黑色形成明显视觉差，操作人员远距离就能快速识别当前旋钮的指向位置，提升操作效率。
