SOSS型四象限隐蔽式铰链结构设计

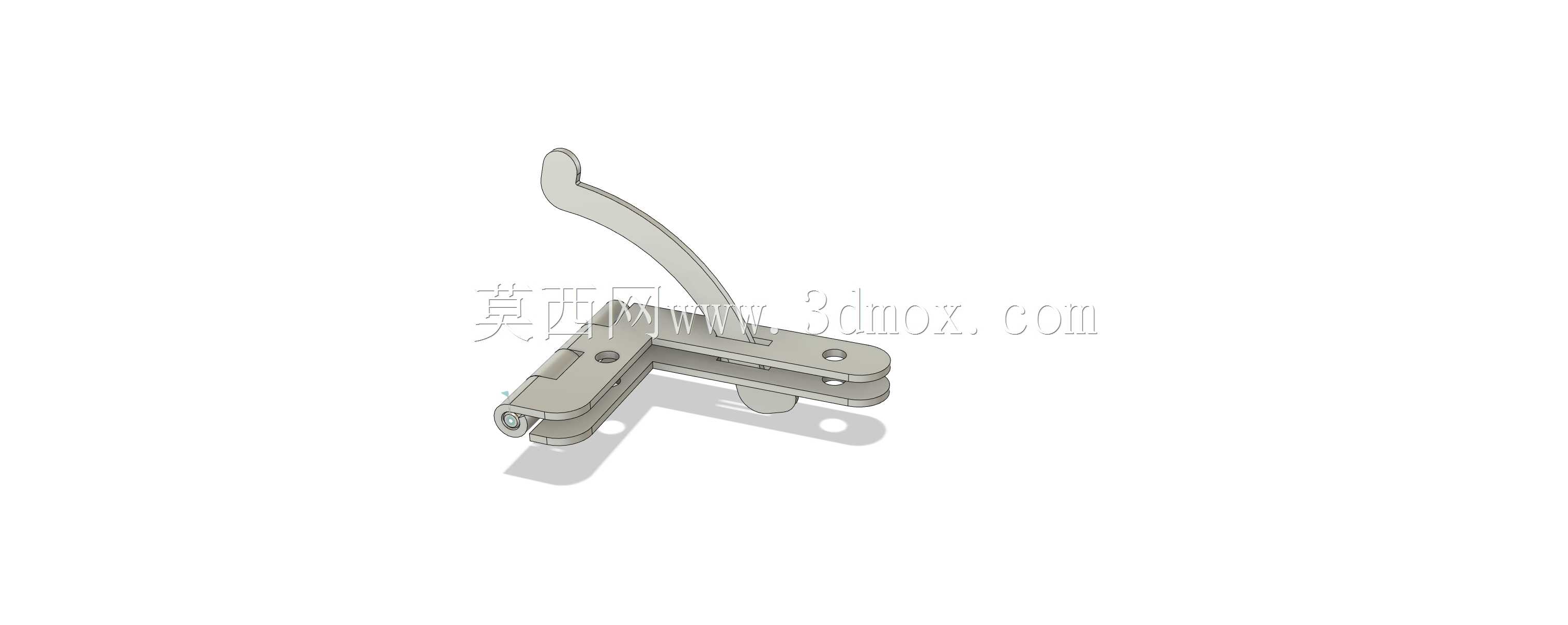

　　在各类暗装门、折叠开合构件、精密设备舱门的设计场景中，常规外露式合页往往会破坏构件外观整体性，同时开合角度受限，无法满足180度双向开合的使用需求，四象限铰链正是为解决这类工程痛点开发的特殊连接件。这类铰链最早应用于高端隐形门设计，后续逐步延伸到工业设备检修门、特种机柜舱门、折叠式工装夹具的开合结构中，其核心优势在于安装后完全隐藏于构件接缝内部，从外部看不到任何连接部件，同时可实现门扇在四个象限范围内的大角度转动，不会出现常规合页开合到特定角度后出现的结构干涉问题。从结构设计逻辑来看，这款SOSS结构的四象限铰链采用多连杆叠层布局，主体由固定基座、活动摆臂、联动转轴三个核心部分组成，固定基座上预留两个沉头安装孔，

　　用于和门框侧的预埋槽位固定，活动摆臂侧同样设置对应安装孔位，与门扇侧的安装槽连接，多组转轴之间通过精密的间隙配合，保证转动过程中各连杆不会出现卡滞，同时摆臂的曲面造型经过运动轨迹校核，当门扇转动到90度位置时，摆臂会完全收纳到基座的预留空腔内，不会突出构件安装平面。在实际安装边界设计上，这类铰链对安装槽的加工精度有明确要求，基座的整体厚度需要和门扇、门框的接缝宽度匹配，通常安装槽的深度需要覆盖铰链完全闭合后的整体厚度，避免门扇闭合后出现缝隙不均的问题；安装孔位的中心距需要严格按照铰链的孔位坐标加工，否则会出现开合过程中门扇偏移、铰链受力不均导致的磨损加剧问题。从功能特性来看，这款铰链的转动阻尼经过结构优化，

　　日常开合过程中不会出现松动下坠的问题，多连杆的受力结构可以将门扇的重量均匀分散到各个转轴节点上，相比普通单轴暗铰链，其承重能力提升40%以上，可适配厚度在20mm到50mm之间的各类板材构件。在建模过程中，需要重点校核摆臂转动的全行程轨迹，尤其是在门扇从0度闭合状态转动到180度完全开启的过程中，摆臂与基座、摆臂与安装槽侧壁之间的最小安全间隙需要控制在0.2mm到0.5mm之间，间隙过小会导致涂装或镀层后出现转动卡滞，间隙过大则会导致门扇安装后出现旷量，影响闭合精度。另外，铰链的拨杆造型采用人体工学弧度设计，当需要手动解锁开合定位时，拨杆的曲面贴合手指施力角度，不需要过大的按压力度即可解除定位约束，

　　拨杆与基座之间设置有复位弹片的安装位，可根据使用需求选配定位功能，实现门扇在特定开合角度的悬停。在工业设备应用场景中，这类铰链常被用于各类检测设备的观察门、自动化生产线的防护舱门，相比外露合页，其隐藏式结构不会积累生产过程中的粉尘、切削液，日常清洁维护更加方便，同时没有突出的结构部件，不会对操作人员的通行造成剐蹭风险；在民用家具场景中，这类铰链多用于隐形门、折叠式隔断墙，安装完成后墙面可保持完整的平面效果，满足装修设计的整体性要求。设计过程中还需要考虑材料选型对结构强度的影响，通常基座和摆臂采用锌合金压铸成型，转轴部分采用不锈钢材质，避免长期使用后出现转轴磨损导致的开合松动，各转动配合面需要预留润滑脂的存储槽，保证长期使用过程中的转动顺畅性，不需要频繁加注润滑剂。
