传感器配套三组支架销连接结构

　　这套支架与销组合结构，主要面向工业传感检测场景的安装固定需求，在自动化产线的位置检测、设备运行状态监测工位中应用广泛，能够为各类光电、接近类传感元件提供可靠的安装支撑，同时通过销接结构实现小范围的角度与位置调整余量，适配不同安装面的对位需求。从实际使用场景来看，这类结构常布置在设备机架的型材立面、输送线侧边的安装位、工装夹具的定位旁侧，不需要复杂的预埋结构，仅通过支架端部的安装孔配合螺栓就能完成固定，销组件则承担支架分段之间的铰接定位作用，避免多段支架焊接带来的应力变形问题，也方便后期根据传感元件的检测范围微调安装姿态。

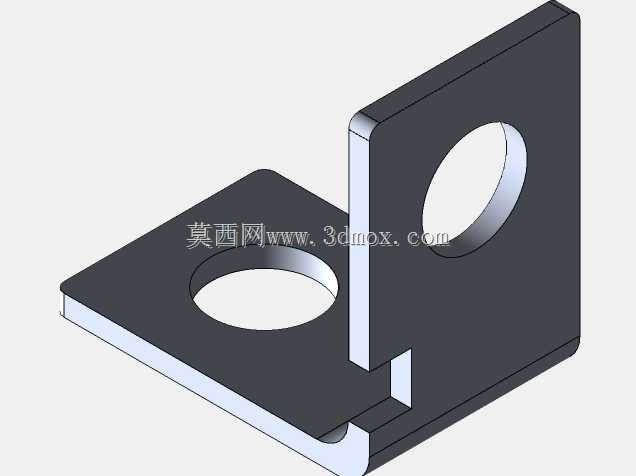

　　设计过程中优先考虑了钣金加工的工艺性，所有支架均采用薄板折弯成型，折弯处预留了合理的内R角，避免折弯时出现板材开裂问题，每个支架的安装面都做了平面度公差约束，保证安装后传感元件的检测面不会出现偏斜。端部的带孔安装耳设计成对称结构，既可以适配螺栓穿装固定，也能配合扎带实现快速捆装固定，适配不同现场的安装条件。销与支架的配合选用间隙配合公差，既保证铰接转动时无卡滞，也不会因为配合间隙过大导致安装后出现晃动，影响传感器的检测精度。

　　从安装边界来看，整套结构展开后最大横向跨度控制在常规传感器安装的常用范围内，折弯后的垂直高度不会超出设备旁侧的安全间隙，不会和周边运动的工装、输送载具发生干涉。每个支架上的定位圆孔位置都经过排布，既满足自身和销的装配需求，也预留了传感器安装的螺丝孔位，不需要二次打孔就能直接装配常用规格的圆柱型、方块型传感元件。结构的受力层面做了针对性优化，折弯边的翻边高度刚好满足薄板的刚度要求，在传感器自重以及常规设备振动工况下，不会出现支架下垂、变形偏移的问题，不需要额外增加加强筋结构，减少加工工序的同时也控制了整体重量。

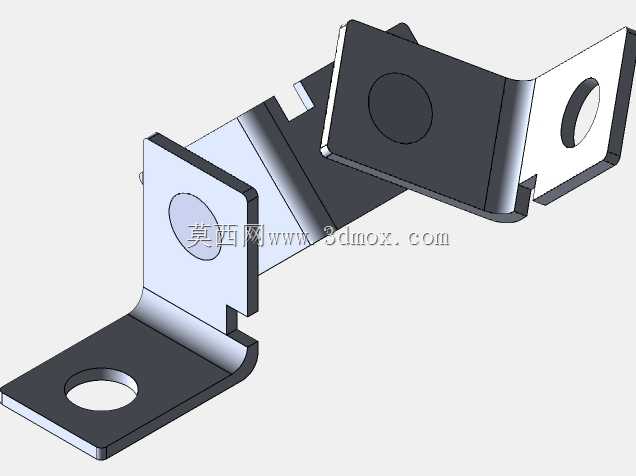

　　在实际装配逻辑上，三个支架通过销依次串联，两端的支架分别负责连接设备安装基面和传感器固定面，中间的支架可以绕销做一定角度的转动，当现场安装面存在角度偏差时，可以通过调整中间支架的转角，让传感器的检测方向精准对准被测位置，调整到位后可以通过销处的紧定螺丝锁死位置，避免设备运行过程中出现位置偏移。所有板件的边缘都做了去毛刺处理，不会在装配调试过程中划伤操作人员，也不会刮伤传感器的连接线缆。销的两端做了倒角处理，装配时可以顺利穿入支架的销孔，不需要额外敲击就能完成组装，后期维护拆解也十分方便，只需要拔出销就能完成支架的分段更换，不需要整体拆卸整套安装结构。

　　这类结构相比一体成型的传感器安装支架，适配性更强，能够覆盖更多非标准安装面的使用需求，在小批量设备改造、产线升级的场景中，不需要重新定制专属安装支架，通过调整这套组合结构的转角就能满足安装要求，大幅缩短现场调试的周期。钣金材质的选用也兼顾了成本和耐用性，常规工业环境下不会出现锈蚀问题，表面不需要做复杂的喷涂处理，板材本身的防锈能力就能满足车间使用要求。
