20kg大扭矩数字舵机结构三维建模

　　在做小型自动化执行机构、航模舵面控制、教育机器人关节驱动、小型机械臂定位单元的结构设计时，20kg级扭矩的数字舵机是选型清单里出现频率极高的一类执行元件，这类元件不需要额外搭建复杂的驱动电路，配合PWM信号输出模块就能实现角度闭环控制，相比同扭矩等级的步进电机加减速箱组合，整体占用的安装空间更小，接线逻辑更简单，非常适合对安装体积、控制复杂度有严格限制的应用场景。

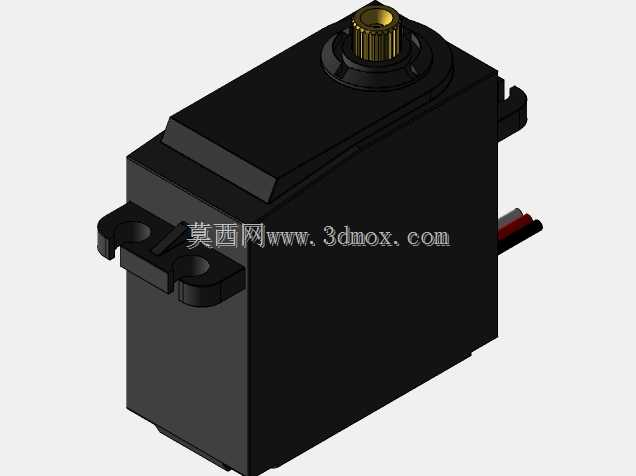

　　从结构设计的角度拆解这款舵机的三维模型，首先能看到外壳采用的是分体式卡扣加定位柱的装配结构，上下壳体的配合面做了止口设计，既可以保证装配时的定位精度，也能在日常使用中阻挡部分粉尘、飞溅液体进入壳体内部，保护内部的直流电机、减速齿轮组以及控制电路板。顶部的输出轴采用金属齿结构，滚花设计的输出端可以保证和配套舵盘连接时不会出现打滑空转的问题，输出轴的根部做了台阶限位，既可以承受径向的负载力，也能限制轴向上的窜动，避免大扭矩输出时轴体脱出。

　　模型还原的安装结构完全符合这类标准舵机的通用安装规范，壳体两侧的安装耳预留了标准的安装孔位，孔位的中心距、孔径尺寸都和市面通用的20kg舵机安装尺寸保持一致，结构设计人员在做安装板设计时，可以直接调用模型的安装边界尺寸做配合，不需要额外测量实物，能大幅缩短结构校核的时间。安装耳的位置做了局部加厚处理，因为舵机在带载启停、堵转的时候，安装孔位会承受较大的冲击载荷，加厚的结构可以避免安装耳在长期冲击下出现断裂的问题。

　　尾部的出线结构做了限位槽设计，电源线与信号线从壳体侧面的出线口引出，出线口的位置做了圆角过渡，避免尖锐的边角割破线材绝缘层，模型里还原的线材走向也贴合实际装配状态，在做整机布线设计时，可以参考这个出线位置预留走线空间，避免装配时线材被壳体或者周边结构件挤压。

　　从功能特性的角度看，这类20kg数字舵机的内部集成了位置反馈单元，控制精度比传统模拟舵机更高，死区范围更小，在做小角度调整时不会出现明显的抖动，适合需要精准定位的关节类应用。模型还原的内部腔体预留了足够的空间容纳减速齿轮组与控制板，齿轮组采用多级直齿减速结构，把内部直流电机的高转速低扭矩输出，转化为输出轴端的低转速大扭矩输出，20kg的扭矩参数是指在输出端1cm力臂位置能提供的最大拉力，这个扭矩等级足够驱动10kg以内负载的小型机械臂关节、1.2米翼展固定翼航模的升降舵与方向舵、教育类竞赛机器人的执行机构。

　　在做三维建模时，这类标准件的模型重点是还原外部安装尺寸与接口位置，不需要过度还原内部的每一个齿轮细节，但这款模型把外部的所有装配特征都做了精准还原：输出轴的高度、安装耳的厚度、壳体的整体长宽高尺寸、出线口的位置与大小，都和实物保持一致，结构设计人员在做整机装配时，可以直接把这个模型调入装配体，做干涉检查、安装板开孔位置确认、舵机摇臂活动范围校核，不需要担心因为模型尺寸偏差导致后期实物装配出现干涉。

　　实际应用中，这类舵机的安装方式通常有两种，一种是通过两侧安装耳用螺丝固定在安装支架上，另一种是通过壳体底部的定位孔做嵌入式安装，模型里两种安装方式对应的定位特征都有体现，设计人员可以根据自己的整机结构选择合适的安装方式。输出端的舵盘连接采用标准的花键结构，和市面通用的金属舵盘、塑料舵盘都能兼容，在做执行端结构设计时，只需要按照标准花键尺寸设计配合接口，就能保证和舵机输出端的可靠连接。

　　另外，模型还原的壳体表面做了细微的防滑纹理设计，实际生产中这个纹理既可以提升外壳的握持手感，也能在批量生产注塑时减少壳体表面的缩痕，提升成品的外观一致性。壳体的边角都做了圆角过渡，没有尖锐的棱角，在装配和调试过程中不会划伤操作人员，也能避免设备运行过程中棱角刮擦到周边的线材或者结构件。

　　在做设备选型时，除了扭矩参数，还要考虑舵机的响应速度、工作电压范围、空载电流等参数，但对于结构设计人员来说，最核心的还是安装尺寸、输出轴规格、活动范围这些和结构配合直接相关的参数，这款三维模型把这些结构相关的特征都做了准确还原，能帮助结构设计人员快速完成安装结构的设计，减少反复打样调整的次数，缩短整个项目的研发周期。比如在做小型桌面机械臂的设计时，把这个舵机模型调入关节位置，就能直接校核关节转动时舵机本体和大臂、小臂结构之间的干涉情况，提前调整结构的外形尺寸，避免实物装配时出现转动卡滞的问题。在做航模结构设计时，可以根据模型的安装耳位置设计机翼或者机身内部的舵机安装槽，保证舵机安装后不会突出机体表面，影响飞行时的气动外形。
