可编辑运动相机Gopro6/7结构数模

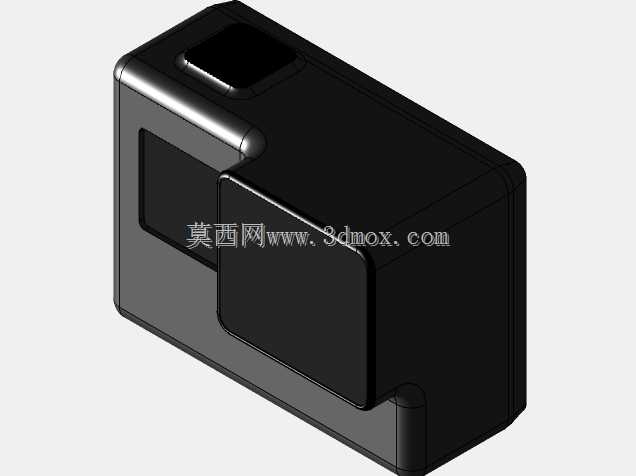

　　本次呈现的运动相机结构数模，完整还原了Gopro6/7代产品的实体结构特征，建模过程中严格参照实物的实际装配关系搭建，所有特征均保留可编辑参数，方便后续根据不同使用场景做结构调整。从实际应用场景来看，这类运动相机广泛覆盖户外极限运动记录、工业巡检画面采集、车载行程记录、运动赛事第一视角拍摄等多个领域，不同场景下对设备的安装适配性、结构强度、外接扩展能力都有差异化要求，因此可编辑的参数化模型能大幅缩短配套配件的开发周期，不用从零开始逆向测绘实物，能直接在现有结构基础上做适配设计。

　　从设备实际用途出发，该类相机核心是在复杂工况下完成稳定的影像采集，因此结构设计上首先要满足紧凑便携的要求，整体外形采用方正带圆角的块体设计，边角做了大圆弧过渡处理，既能够降低跌落时的应力集中，也方便搭配各类保护壳、固定支架使用。模型中完整还原了正面镜头保护凸台、顶部状态显示屏与控制按键区域、侧面接口仓的位置关系，所有结构的边界尺寸都和实物保持一致，镜头区域的凸台高度刚好覆盖镜头最外端面，避免平放或者安装时镜头直接接触硬物产生刮擦，这个细节在做配套防水壳、保护边框设计的时候是核心的尺寸基准，一旦凸台的尺寸公差控制不到位，要么会出现保护件压到镜头镜片的问题，要么会出现镜头区域密封不严进水的隐患。

　　从产品功能特性对应的结构设计来看，模型里预留了所有功能模块的安装空间，包括内部主板、电池仓、散热结构的占位都和实际产品的堆叠逻辑一致，电池仓的位置靠近设备背部，方便用户快速更换电池，接口区域集中在单侧，做外接电源、HDMI输出的时候不会和安装支架产生干涉。机身的分模线位置也在模型中做了清晰的体现，前壳与后壳的扣位、螺丝柱位置都按照实际装配逻辑做了还原，做结构改型的时候可以直接参考这些连接结构的设计逻辑，不用重新验证壳体连接的可靠性。顶部的按键区域做了下沉设计，按键表面和机身上端面保持齐平，既能够避免误触，也能让配套的保护壳按键结构更好的贴合，不会出现按键卡滞的问题。

　　说到设计思路，这类便携运动相机的结构设计始终围绕“小体积下的可靠性”做平衡，首先要在有限的内部空间里放下影像传感器、处理主板、电池、存储模块这些核心部件，同时还要保证机身的结构强度满足跌落、振动的使用要求，还要预留足够的散热通道避免长时间录制出现过热降频。模型中机身侧壁的厚度做了等厚处理，符合注塑成型的工艺要求，转角位置的壁厚均匀，不会出现注塑缩痕的问题，螺丝柱的位置都布置在壳体受力的关键节点，包括安装支架的连接点位附近都做了局部加厚处理，避免安装锁紧的时候出现壳体开裂的问题。镜头区域的结构单独做了加强筋设计，连接到机身的主框架上，哪怕镜头位置受到冲击，力量也能通过加强筋分散到整个机身壳体，不会直接传递到内部的传感器组件上。

　　关于外形尺寸与安装边界，模型的整体长宽高比例完全匹配实物尺寸，底部的标准安装脚座位置也做了准确还原，通用的1/4英寸螺孔位置和市面上绝大多数运动相机支架、快装板的尺寸适配，做配套安装配件设计的时候，可以直接把这个模型导入装配环境做干涉检查，不用反复核对安装孔位的位置尺寸。机身两侧的凹槽结构是为了适配保护壳的卡扣设计，凹槽的深度、宽度都和实物一致，卡扣卡入之后的间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致拆装困难。背部屏幕区域的凹陷深度刚好覆盖屏幕表面，粘贴钢化膜之后也不会突出机身平面，搭配边框保护件的时候不会出现挤压屏幕边缘导致的触控失灵问题。

　　在实际的工程应用中，这类参数化的相机模型还可以用来做虚拟装配验证，比如设计头戴式固定支架的时候，可以把模型导入到装配体里，调整支架的绑带位置、固定角度，模拟实际佩戴时的视野遮挡情况，提前发现支架结构和相机按键、接口的干涉问题，减少实物打样的迭代次数。做车载安装支架设计的时候，也可以通过模型模拟不同安装角度下的风阻情况，优化支架的导流结构，降低骑行或者行车过程中支架产生的风噪。甚至在做工业巡检机器人的视觉模块适配的时候，也可以参考这个模型的结构尺寸，设计定制化的安装仓，把运动相机集成到巡检机器人的本体上，不用额外开模做专用的摄像模块，大幅降低设备的开发成本。

　　需要注意的是，模型中所有的圆角、拔模角度都按照注塑工艺的要求做了处理，如果要基于这个模型做改型设计，只需要调整对应的特征参数，就能快速生成新的结构方案，比如要做加长电池仓的版本，只需要拉伸机身背部的壳体特征，同步调整内部电池仓的占位尺寸，就能快速完成改型，不用重新绘制整个机身的结构。机身表面的防滑纹理区域也在模型中做了分区标识，做表面处理工艺设计的时候，可以直接选取对应的曲面做纹理贴图，快速渲染出不同表面处理效果的方案，对比不同纹理的握持手感与外观效果。
