传感器配套异形安装定位基座结构

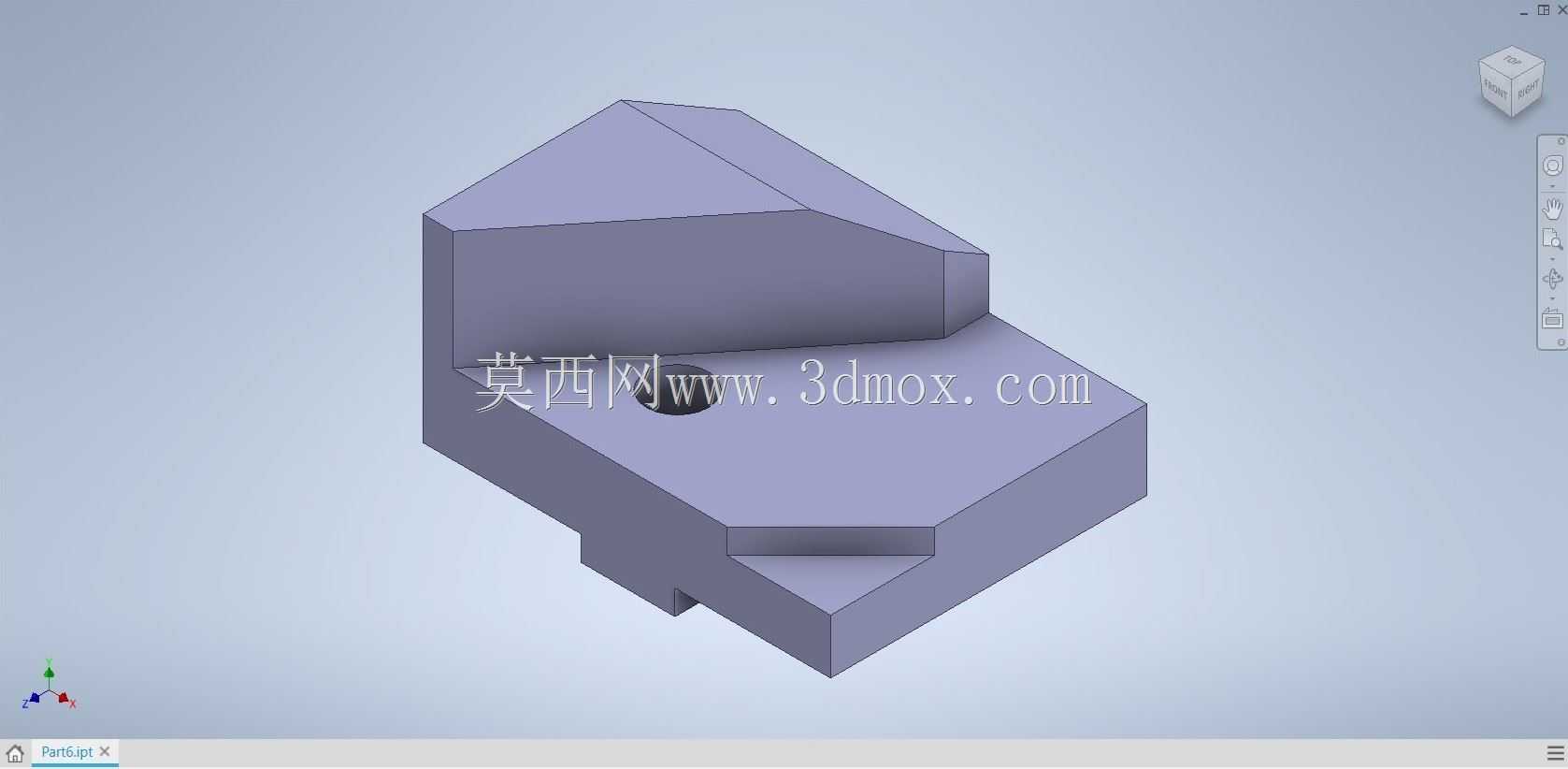

　　在工业传感检测的实际装配场景里，这类异形结构件是传感器安装定位环节里很容易被忽略但直接影响检测精度的配套零件，很多现场调试出现的检测数据漂移、传感器受外力磕碰损坏、检测位偏移超差问题，追根溯源往往是安装基座的结构设计没有匹配实际工位的空间边界与受力需求。从结构形态来看，这个零件采用上下阶梯式的异形块体设计，上部做了斜切收边的处理，下部延伸出带定位凸台的安装段，中间预留了传感器安装的沉孔位，这种结构不是随意做的造型处理，每一处几何特征都对应实际工位的约束条件。上部的斜切面是为了避让工位上方运动的执行件，避免设备运行过程中运动部件和基座发生剐蹭，很多设计新手在做这类安装座的时候习惯做规整的长方体，往往没算运动包络的安全距离，

　　现场装配完才发现干涉，只能临时打磨切割，既破坏零件的结构强度，也没法保证安装位置的精度。下部的凸台结构是用来卡入安装基板的预制槽位，实现X、Y两个方向的粗定位，不需要现场反复调整位置找正，装配的时候只需要把凸台对准卡槽推入，再通过紧固件锁紧就能完成固定，能大幅减少现场安装的调试时间，尤其是在多工位传感检测阵列的装配场景里，统一的定位凸台能保证所有同型号传感器的安装位置一致性，避免逐个校准的繁琐工序。中间的沉孔是用来嵌入安装传感器本体，沉孔的深度刚好匹配传感器的安装基准面，装进去之后传感器的检测端面能和基座的基准面齐平，不会出现突出受碰撞或者凹陷导致检测距离超标的问题，沉孔周边的实体部分做了加厚处理，能承受现场装配时的锁紧力，

　　不会因为拧紧紧固件导致孔位变形夹坏传感器外壳。从安装边界来看，这个基座的整体外轮廓尺寸是按照工位预留的安装空间做的适配，总高度控制在不会遮挡传感器检测光路的范围内，侧向的安装面预留了足够的紧固件操作空间，用常规的内六角扳手就能完成锁紧操作，不需要特殊的工装工具。在实际使用场景里，这类基座常应用在自动化生产线的工件到位检测、位置校验、尺寸分选工位，相比通用的平板安装支架，这种一体化异形基座的抗振性能更好，设备长期运行产生的振动不会导致传感器位置偏移，不需要定期停机重新校准位置，能减少设备的维护工作量。设计这类零件的时候，首先要明确传感器的外形尺寸与检测方向，确定安装孔的位置与深度，再结合工位的运动包络画出避让区域，

　　之后再做实体结构的补强，在不干涉周边部件的前提下尽量增加实体厚度提升结构刚性，还要考虑加工的工艺性，所有的转角都做了合适的倒角处理，既避免加工时的应力集中，也能去除锐边防止装配时划伤操作人员。另外这个结构的下部还做了小的缺口设计，这个特征是用来走传感器的连接线缆，线缆从缺口处引出不会被基座压到，也不会因为设备运行的拉扯导致线缆接头松脱，很多设计容易忽略走线的空间，把基座完全贴死在安装板上，导致线缆被挤压破损，引发信号传输故障。从受力角度分析，这个基座的受力主要来自传感器自身的重量、装配时的锁紧力以及设备运行的振动冲击力，所以整体采用等强度的块体结构，没有多余的减重孔或者薄壁结构，在常规的工业车间环境下长期使用不会出现变形开裂的问题，安装面的平面度公差控制在合理范围内，能保证传感器安装后的基准精度，不会因为安装面倾斜导致检测角度出现偏差。
