多足联动式阶梯攀爬移动机构设计

　　该足式爬楼机构的核心应用场景覆盖楼宇内物资转运、老旧小区无电梯环境下的小件配送、灾后狭窄空间内的地形穿越作业，区别于履带式、轮组式爬楼设备，多足联动的结构形式不会对阶梯边缘造成挤压磨损，也不会出现履带打滑、轮组卡滞在阶梯阳角的问题，适配常规民用住宅150mm-180mm踏步高度、250mm-300mm踏步宽度的标准阶梯，同时可应对一定坡度的斜坡、路沿等非平整地形。

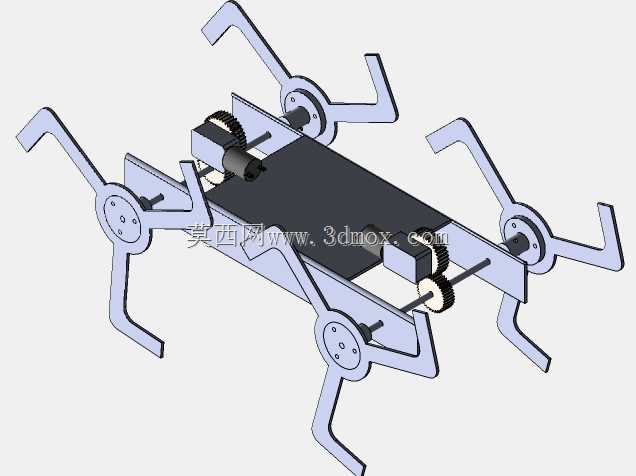

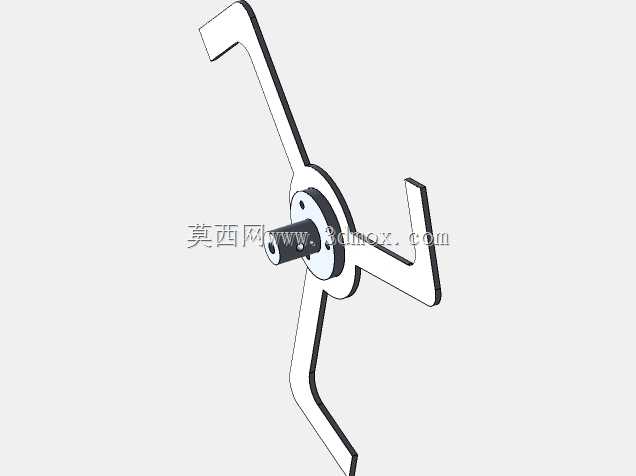

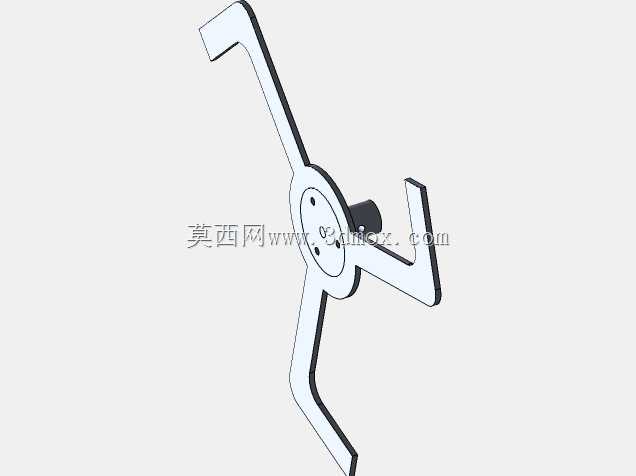

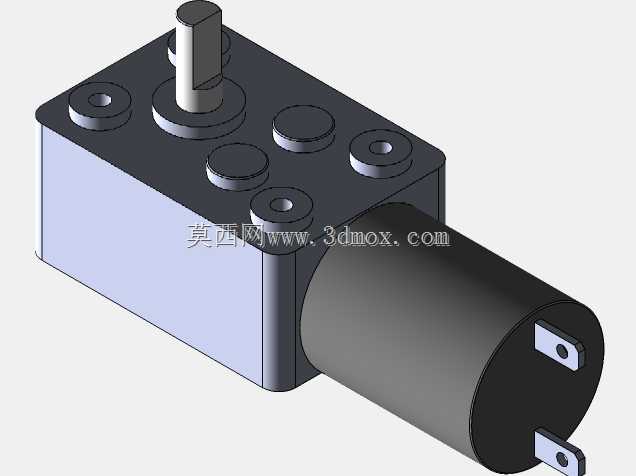

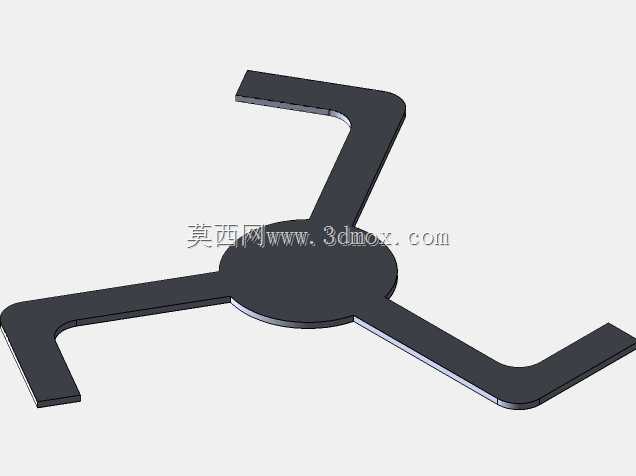

　　从功能特性来看，整套机构采用单动力输入的联动设计，四组异形足腿通过同轴齿轮组实现相位差固定的同步运动，不需要为每个足端单独配置驱动源，大幅降低了整机的重量与控制复杂度；足端轮廓采用多段折线拟合的异形设计，在攀爬过程中，每组足腿依次完成抬升、前伸、落足、支撑的动作循环，支撑相阶段足端与阶梯踏面保持面接触，不会出现点接触打滑的问题，抬升相阶段足腿的运动轨迹完全避开阶梯立面，不会出现剐蹭踏步踢面的情况。

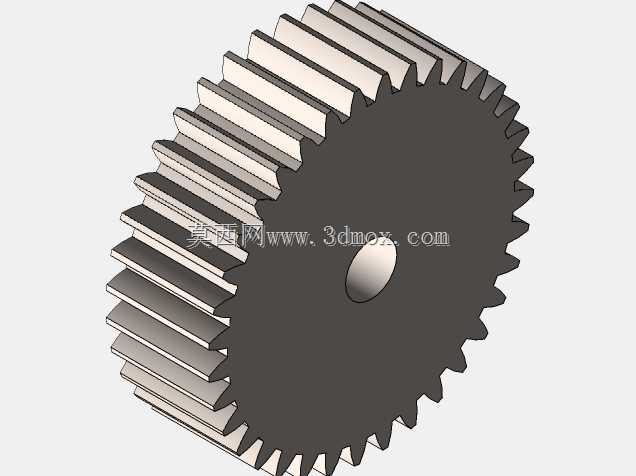

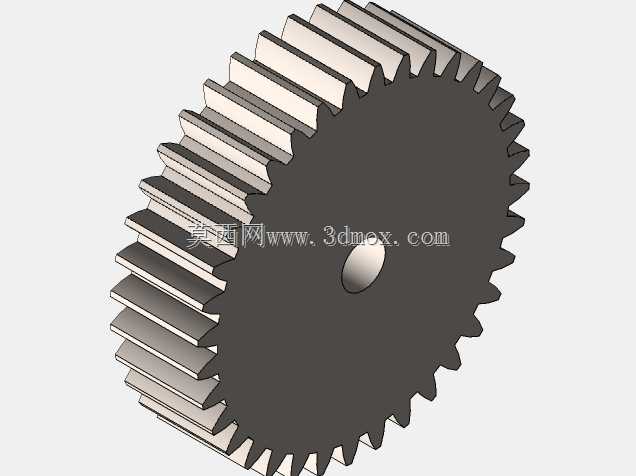

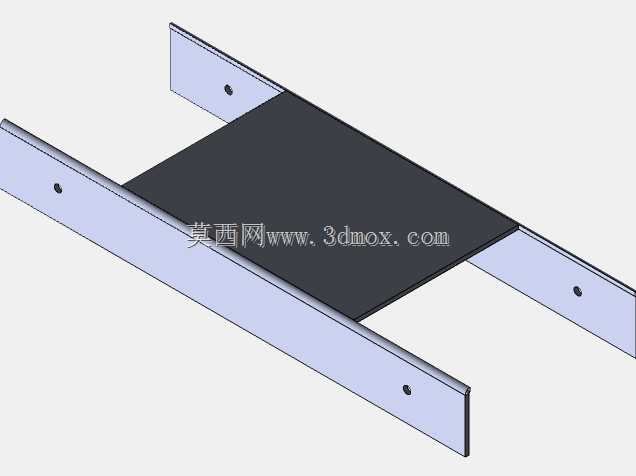

　　设计思路上，首先围绕阶梯攀爬的运动轨迹需求反求足腿轮廓，先确定单步攀爬的抬升高度与前进行程，再通过连杆运动仿真验证每组足腿在整个运动周期内的包络边界，确保相邻足腿在运动过程中不会发生干涉；传动部分采用直齿轮啮合的同步传动方案，四个足腿的安装轴通过齿轮副保持90度的相位差，保证任意时刻都有至少两组足腿处于支撑相，维持整机的稳定性，不会出现倾覆风险；主体承载板采用平板式设计，预留了充足的安装平面，可根据实际使用需求搭载电池、控制模块、载物货舱或者检测传感器，不需要额外改造主体结构。

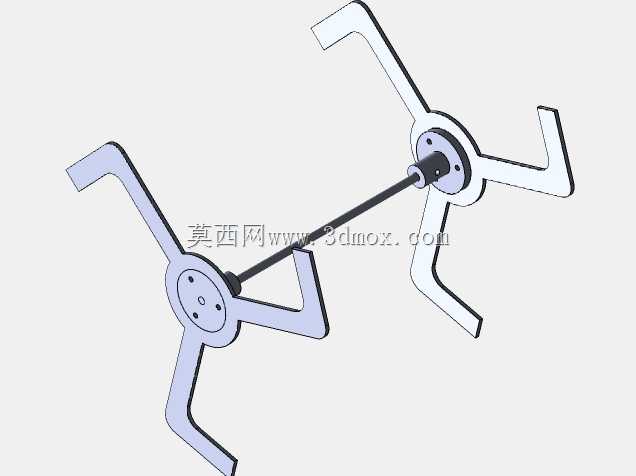

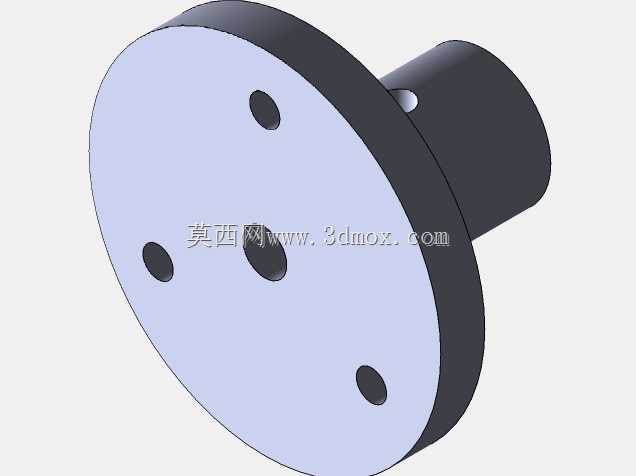

　　安装边界方面，整套机构的横向宽度控制在300mm以内，纵向长度在400mm左右，整机空载重量可控制在2kg以内，足腿的转动轴采用同轴布置，所有传动齿轮都安装在主体侧板的内侧，没有外凸的结构件，可顺利通过宽度不小于400mm的狭窄楼道；足腿与主体侧板的连接采用标准紧固件装配，零件拆分时充分考虑了3D打印与水射流加工的工艺特性，没有复杂的内流道或者倒扣结构，所有板材类零件都可通过水射流切割平板型材直接成型，回转类零件可采用常规机加工或者3D打印制作，装配时不需要专用工装，按照轴系顺序依次组装即可完成整套机构的搭建。

　　实际作业过程中，该机构的运动重心始终保持在支撑足的围合区域内，攀爬过程中不会出现重心骤升骤降的问题，运行平稳性优于同尺寸的轮组爬楼结构，同时足式结构的越障能力更强，可轻松跨过阶梯上的小体积障碍物，不会被细小杂物卡滞传动结构；传动齿轮的侧隙控制在合理范围内，正反转切换时没有明显的回程间隙，可实现前进、后退两个方向的爬楼动作，也可在平地上实现连续行走，不需要额外切换行走模式，适配多地形混合的作业环境。
