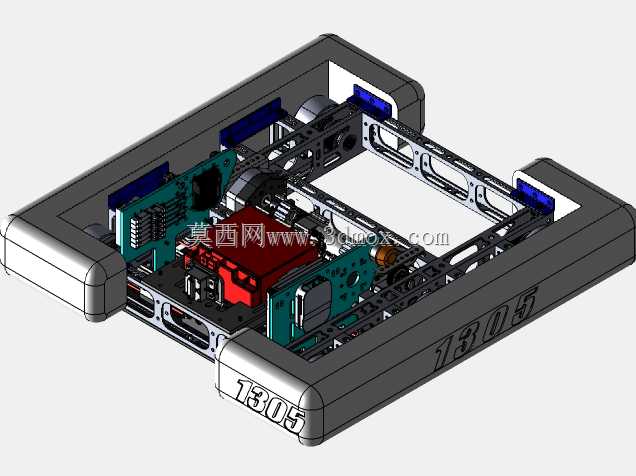

FRC1305竞赛机器人底盘框架结构

　　这套结构面向青少年机器人竞技赛事场景设计，核心承担整台竞赛机器人的承载、行走与功能部件安装载体作用，所有结构设计都围绕赛事对抗中的高强度冲击、快速机动、功能模块快速拆装的实际需求展开。从结构布局来看，采用双侧边梁加横向支撑的框式承载架构，侧边梁采用带镂空减重的型材拼接设计，在保证整体抗扭刚度的前提下尽可能降低整备质量，镂空位置同时兼顾了布线走管的空间预留，避免赛事中快速移动、碰撞拉扯导致的线缆脱落故障。底盘四角设置了防撞缓冲结构，采用圆弧过渡的包角设计，材质选用高抗冲的工程塑料搭配内部金属衬套，在对抗碰撞中可以吸收大部分冲击能量，避免核心承载框架发生塑性变形，影响行走轮系的定位精度。行走轮系的安装位在框架两侧预留了统一的安装基准面，

　　轮组支架采用可调节的腰型孔设计，能够根据不同赛事场地的地面摩擦系数、抓地力需求调整轮距与轮组的预紧压力，适配不同材质的竞赛场地，比如高密度发泡场地、磨砂PVC场地、木质场地的行走需求。底盘中部预留了大尺寸的功能模块安装空间，可根据不同赛季的赛事任务快速更换抬升机构、收集机构、投射机构等功能组件，安装接口采用统一的孔位标准，所有安装孔位都做了等间距排布，不需要二次打孔加工就能完成不同功能模块的换装，大幅缩短赛季中机构调整的装配周期。电气元件的安装位集中布置在底盘中部偏上的区域，控制板、驱动模块、电源模块都设置了独立的安装支座，支座与主框架之间设置了减震垫，能够过滤快速移动、碰撞产生的高频振动，避免电气元件接插件松动、

　　电路板焊点脱焊的故障。电池安装位设计了快拆锁紧结构，采用卡扣式压紧设计，不需要额外工具就能完成电池的快速更换，适配赛事中短时间备赛换电的需求。框架上所有的走线位置都预留了扎带固定孔，布线时可以沿着框架梁体规整固定线缆，避免线缆外露被运动机构剐蹭、被对手机器人勾挂导致的故障。从安装边界来看，整体外轮廓尺寸严格控制在赛事规则限定的尺寸范围内，初始状态下所有突出结构都不超出规则允许的起始尺寸边界，同时预留了功能机构伸展后的运动空间，避免机构动作时与自身框架发生干涉。轮系的下安装面到框架顶面的高度经过反复校核，既保证了足够的离地间隙，能够顺利通过场地内的凸起障碍、坡道结构，又控制了整体重心高度，在快速转向、碰撞对抗时不容易发生侧翻。

　　框架的连接节点全部采用螺栓连接加定位销的组合方式，相比纯螺栓连接，定位销能够保证反复拆装后的位置精度，赛季维护拆解后重新装配不会出现框架形位公差超差的问题，不需要每次拆装后重新校准轮系的平行度。所有受力较大的连接位置都做了加厚衬套设计，避免螺栓预紧力导致的型材局部压溃，延长框架的使用寿命，在整个赛季的高强度训练、对抗中不需要频繁更换框架主体结构。
