自动售货机用重型可调水平支撑脚轮结构

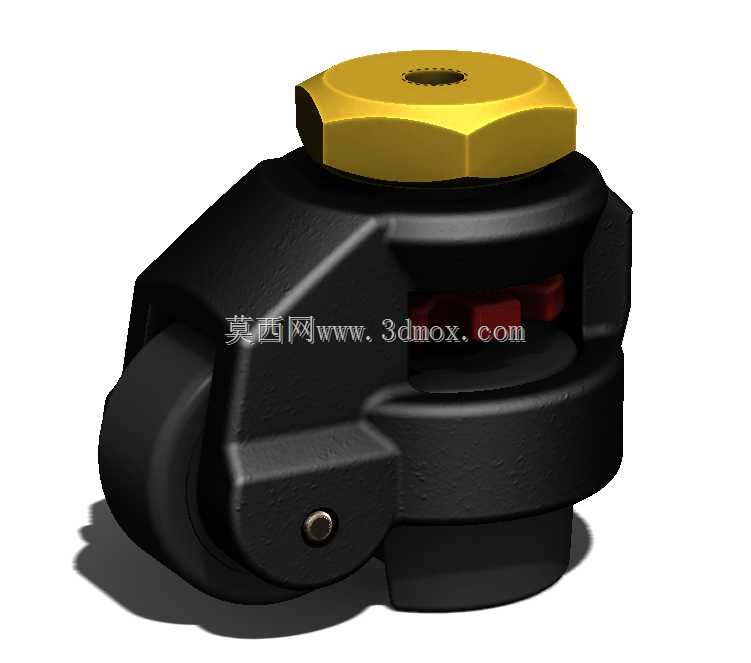

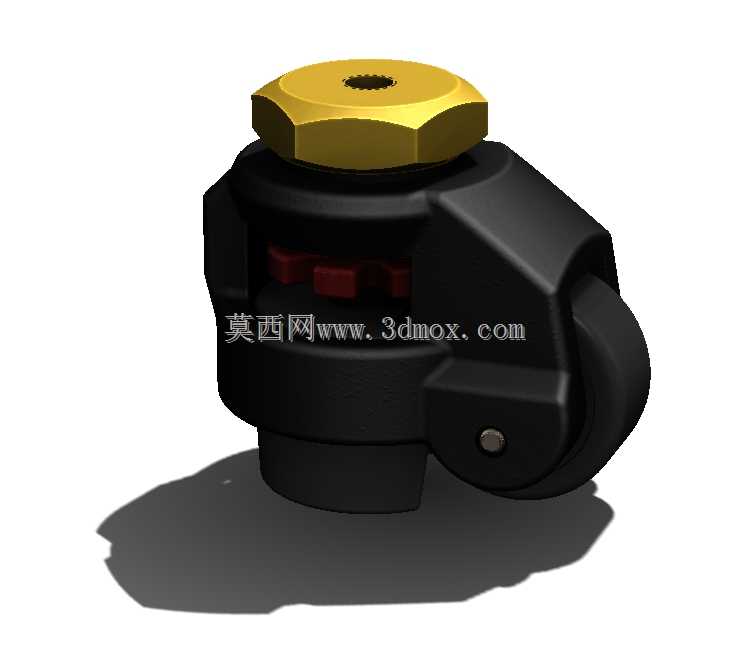

　　在商用自助设备的结构设计环节，底部支撑与移动组件的选型直接决定了设备落地后的运维效率与运行稳定性，这款重型可调水平脚轮正是针对这类需要兼顾频繁移位与长期静置固定需求的设备开发的集成式支撑移动部件。不同于常规脚轮仅承担移动功能、调平需要额外搭配支撑脚的分体式方案，该部件将滚轮行走结构与螺纹调节支撑结构整合为一体，在设备需要移位时，可通过旋转顶部的调节螺母将支撑座抬升，让滚轮接触地面实现顺畅推行，当设备到达指定安装点位后，反向旋转调节螺母即可让底部的硬质支撑座接触地面，将滚轮抬离承载面，此时整个设备的负载完全由支撑座承担，既避免了滚轮长期承压导致的形变损坏，也能通过螺纹的微调行程适配地面的不平整误差，保证设备柜体处于水平状态，避免内部货道因为倾斜出现卡货、传动部件偏磨的问题。

　　从实际应用场景来看，这类脚轮除了适配自动售货机之外，也广泛应用在中型工业检测设备、车间移动式工具柜、小型自动化工作站、商用展示冷柜等需要定期调整摆放位置、同时对静置时的水平度与支撑刚性有要求的设备上。单轮额定负载设定为550lb，按照常规四点支撑的布局计算，整套支撑系统可承载超过一吨的总设备重量，足以覆盖绝大多数中型商用与轻型工业设备的承重需求，设计过程中特意将滚轮材质选用黑色尼龙，这种材料本身具备自润滑特性，在环氧地坪、瓷砖、水磨石等常见的室内地面上推行时阻力小，不会像硬质金属滚轮那样划伤地面涂层，同时尼龙材料的耐蠕变性能优于普通橡胶轮，在长期承受局部压力时不容易出现不可逆的凹陷变形，适合设备偶尔移位、大部分时间静置支撑的使用工况。

　　安装接口的设计充分考虑了现有设备的安装习惯，采用M12×1.25的细牙螺纹作为安装连接结构，细牙螺纹的自锁性能优于粗牙螺纹，在设备长期运行产生振动的工况下不容易出现松动移位，同时1.25的螺距也让调平操作的精度更高，每旋转一圈调节螺母，支撑高度仅变化1.25mm，操作人员可以很方便地将设备水平度调整到允许误差范围内。顶部的调节部位设计为外六角结构，可直接使用普通开口扳手进行调节操作，不需要定制专用工具，现场运维时的工具适配性更好，调节部位的表面做了防锈镀层处理，在便利店、地铁站这类湿度波动较大的使用环境下也不会出现锈蚀卡死的问题，降低后期运维的调整难度。

　　结构设计上，滚轮的支架采用整体式的高强度壳体结构，没有采用拼接铆接的支架方案，避免了长期负载下连接部位出现松动旷量的问题，滚轮的转轴部位镶嵌了自润滑衬套，不需要定期加注润滑脂即可保证滚轮转动顺畅，减少后期维护工作量。支撑座的底面设计为平整的大接触面，相比小直径的支撑脚，更大的接触面积可以降低对地面的压强，在铺设了地砖或者环氧地坪的场所使用时，不会因为局部压强过大压坏地面装饰层，同时支撑座底面做了防滑的纹理处理，当设备调平完成后，支撑座与地面之间的静摩擦力足够大，即使受到意外的水平推力也不容易出现移位。

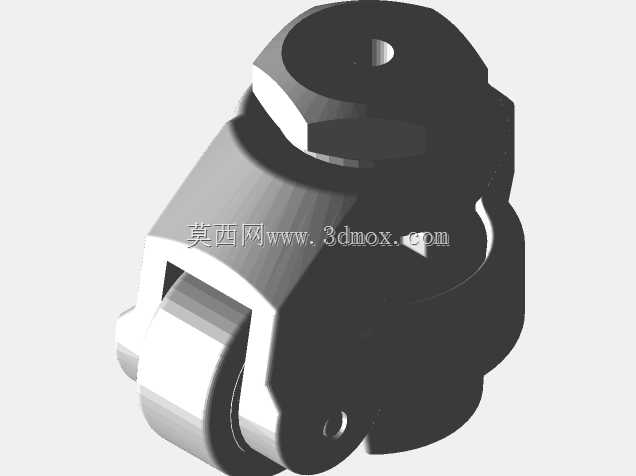

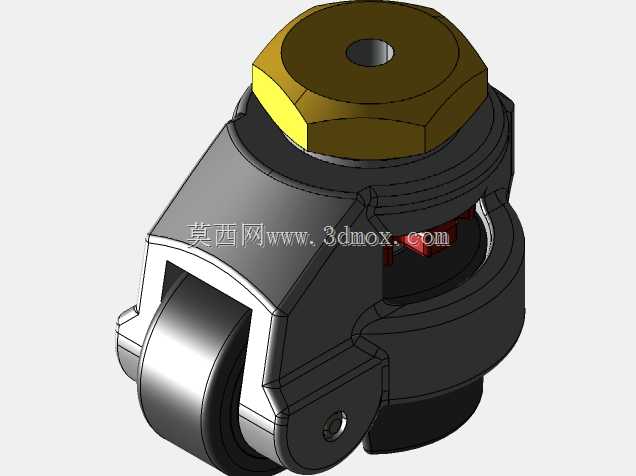

　　在三维建模过程中，该部件的结构细节完整还原了实际生产的装配关系，调节螺纹的配合间隙、滚轮与支架的转动间隙、支撑座的升降行程都按照实际工程参数进行设定，设计人员在进行整机设备设计时，可以直接将该模型导入装配体中，提前校核安装空间、调节行程是否与设备底部的其他结构产生干涉，不需要额外对模型进行简化修复。需要注意的是，在进行整机布局时，要预留出顶部调节螺母的扳手操作空间，距离设备侧板或者底部横梁的间隙至少要保证普通开口扳手可以顺利卡入六角调节面，避免后期现场安装时无法进行调平操作，同时安装螺纹的旋合长度要保证至少有8牙以上的啮合长度，避免螺纹连接强度不足导致负载下出现螺纹滑牙的问题。

　　相比分体式的脚轮加支撑脚的方案，这种集成式的可调水平脚轮可以减少设备底部的安装点位数量，原本需要安装四个脚轮加四个支撑脚共八个安装点，现在仅需要四个安装点即可同时实现移动与调平支撑功能，既减少了底板加工的钻孔攻丝工作量，也让设备底部的布局更加简洁，减少了卫生清理的死角，对于商用食品类设备来说，更少的底部缝隙也能避免积灰、滋生虫害的问题，符合商用设备的卫生设计要求。在实际选型匹配时，需要根据设备的总重量合理选择单轮负载的安全系数，一般建议按照总重量的1.5倍来核算单轮承载，避免设备局部受力过大导致脚轮过载损坏，同时要根据地面的实际材质情况确认滚轮材质是否适配，如果是在有尖锐碎屑的车间地面使用，可以更换为更耐磨的聚氨酯滚轮材质，但基础的安装接口与调节结构可以保持通用，降低整机设计的物料种类。
