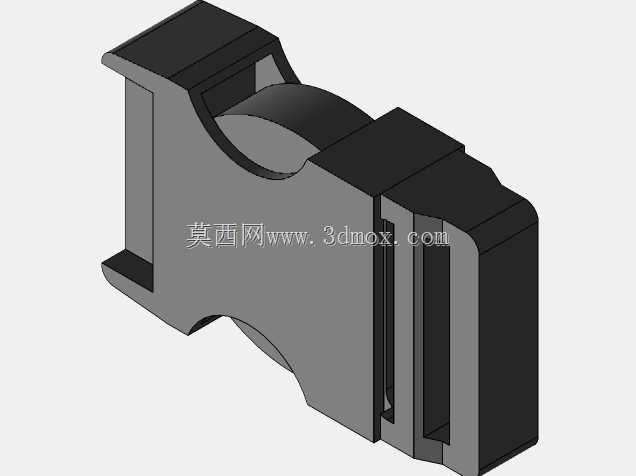

一英寸适配皮带内侧释放卡扣结构

　　在穿戴装备、轻型输送、户外装具的带体连接场景里，侧按式内侧释放扣是兼顾连接可靠性与单手操作便捷性的核心连接件，这款适配1毫米厚度、1英寸宽度皮带的内侧释放扣，在结构设计上做了针对性的钩端优化，解决了常规薄带适配卡扣容易出现的脱钩、卡滞、解锁力过大的常见问题。从实际使用场景来看，这类卡扣常应用在战术装具的织带固定、轻型输送带的快速接驳、户外背包的束带调节、工业设备线束的束带固定环节，相比传统的针扣、滑扣，侧按解锁的结构不需要使用者对准扣孔，也不需要额外拉扯带体，只需要按压卡扣侧面的解锁位，就能实现带体的快速脱开，戴手套操作时也能顺利完成解锁动作，适配复杂工况下的操作需求。从功能特性上看，这款卡扣采用分体式组合结构，

　　各个部件预留了独立的显示状态编辑空间，在装配调试时可以单独观察锁钩、基座、按压键的运动行程，不需要拆分整个装配体就能排查干涉问题。锁钩端做了圆弧过渡的修型处理，和1毫米厚度的皮带配合时，不会出现薄带被钩尖切割起毛的问题，同时锁合时的扣合量控制在1.2毫米，既保证了受拉时不会意外脱开，又不会因为扣合量过大导致解锁需要的按压力超过单手操作的舒适阈值。设计思路上，这款卡扣没有采用常规的双侧对称解锁结构，而是把解锁按键设置在单侧内侧，避免装具挂载物品时误触解锁按键，卡扣的基座部分做了带体穿入的导向斜面，穿装皮带时不需要刻意对准槽位，顺着斜面就能把带体推入穿带槽，穿带槽的内部做了0.1毫米深度的防滑齿纹，皮带穿入后和齿纹贴合，

　　受拉时不会出现带体滑移松脱的问题。外形尺寸与安装边界方面，卡扣整体的穿带槽内宽严格匹配1英寸也就是25.4毫米的标准带宽，槽内净高1.1毫米，刚好容纳1毫米厚度的皮带穿过，不会因为间隙过大导致带体在槽内晃动，也不会因为间隙过小导致穿带阻力过大。卡扣的外侧轮廓做了全圆角处理，没有尖锐的棱角，在穿戴类场景使用时不会勾挂衣物或者划伤皮肤，安装时只需要把皮带从穿带槽一端穿入，绕过锁钩位置后从另一端穿出，调整到合适的束紧长度后，锁钩会自动卡住皮带的预设位置，不需要额外的固定件。在结构强度上，卡扣的受力筋位做了均匀的壁厚设计，整体壁厚控制在2毫米，既避免了厚壁位置出现的缩痕问题，又能保证在承受150牛的拉力时不会出现结构断裂，

　　锁钩的根部做了R0.5的圆角过渡，减少应力集中的问题，反复解锁扣合的疲劳寿命可以满足日常高频使用的需求。按压解锁的按键做了内凹的防滑纹理，手指按压时不会打滑，按键的行程设置为2毫米，按压到底时锁钩刚好完全脱离皮带的卡位，不会出现按压到底仍然无法解锁的卡滞问题，按键的复位依靠自身的弹性形变实现，没有额外设置弹簧零件，减少了装配的零件数量，也避免了弹簧锈蚀失效的问题。在三维建模的细节处理上，各个配合面之间预留了0.05毫米的装配间隙，保证实际注塑生产后零件可以顺利装配，不会因为成型收缩导致零件卡滞，所有的分型面都设置在卡扣的外侧棱线位置，避免分型线出现在外观面或者配合面上，影响装配精度和外观质感。
