带PCB载板的有线触觉按钮结构设计

　　在嵌入式交互装置、小型实验设备、桌面级原型机的操作端设计中，这类带载板的有线触觉按钮是非常常见的输入执行部件，不同于裸装轻触开关需要自行焊接飞线、设计固定结构，该款按钮在设计阶段就完成了触发本体与载板的集成，能直接嵌入设备面板或者实验台架上使用，省去了结构工程师额外设计开关固定座、接线端子位的重复工作。从实际使用场景来看，这类按钮常被用在小型测试治具的手动触发端、学生科创项目的输入模块、桌面级小型设备的功能按键位，因为自带载板和接线端口，不需要额外做接线防护，在频繁触发的工况下也不会出现引线脱焊的问题。

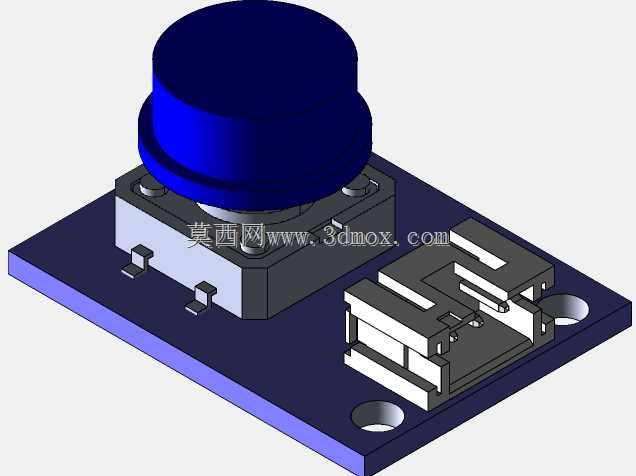

　　从结构设计逻辑来看，按钮的触发端采用了大直径的蓝色按压帽，帽体边缘做了圆弧过渡，按压时手指的接触面积足够大，不会像微型轻触开关那样需要精准对准按压点，戴薄劳保手套操作时也能顺利触发，适合车间内的小型测试工位使用。按压帽下方是开关本体的基座，基座通过四个定位柱直接卡接在下方的PCB载板上，定位柱的尺寸刚好匹配载板上的安装孔，装配时不需要额外打胶或者螺丝固定，靠卡扣的过盈配合就能实现可靠固定，批量装配时能大幅提升组装效率。载板采用了常见的FR-4板材设计，板厚1.6mm，四个角预留了直径3.2mm的安装孔，孔位间距适配标准的M3螺丝安装，不管是固定在设备的塑料面板上，还是固定在铝型材框架的安装板上，都不需要重新打孔适配，安装边界的兼容性很强。载板上除了开关本体的焊盘，还集成了标准的2.54mm间距接线端口，端口位置做了防反插的凸台设计，接线时不会出现正负极接反的问题，配套的排线可以直接插拔，后期维护更换按钮时不需要重新焊接引线，拔下端口就能替换整个按钮组件。

　　从功能特性来看，这款触觉按钮的触发行程设计在2mm左右，触发压力控制在1.5N，按压时有清晰的段落反馈，操作人员按下时能通过手感明确判断是否触发成功，不会出现虚按或者误触发的情况，在需要计数、单次触发的测试场景中，这种清晰的触觉反馈能大幅降低操作失误率。按钮的按压帽采用了耐磨的ABS材质，表面做了细微的磨砂处理，长期按压不会留下明显的指纹或者划痕，在车间多尘的环境下使用时，表面的灰尘也很容易擦拭清理。载板上的走线做了加宽处理，能承受最高2A的持续电流，除了接信号端做触发输入，也可以直接控制小功率的负载通断，不需要额外加继电器转接，简化了外围电路的设计。

　　在实际选型适配时，需要注意按钮整体的突出高度，从载板底面到按压帽顶面的总高度是18mm，在做面板嵌入式安装时，面板背面需要预留至少20mm的安装空间，避免按压帽顶到内部的其他元器件。载板的整体外形尺寸是30mm20mm，安装孔的中心距是25mm15mm，在设计设备面板的开孔时，只需要在对应位置开出直径12mm的按钮伸出孔，再在四个角对应位置开M3的螺丝过孔就能完成安装，不需要做复杂的型腔设计。接线端口的出线方向是沿着载板的长边方向，布线时可以顺着载板平面走排线，不会额外占用垂直方向的空间，在内部空间紧凑的小型设备里也能顺利布置走线。

　　不同于市面上的裸按钮开关需要自行搭配安装支架、焊接引线，这个集成式的按钮组件把结构固定、电气连接、操作交互的需求都整合在了一起，结构工程师在做设备设计时，只需要预留对应的安装位和接线空间就能直接使用，不需要再为单个按钮做额外的结构件设计，能有效缩短项目的开发周期。在做三维建模装配时，这个模型的各个零件都做了分层处理，按压帽、开关基座、PCB载板、接线端口都是独立的实体，可以直接导出零件图做干涉检查，也能根据实际项目的需求修改按压帽的颜色、载板的安装孔位尺寸，适配不同的设备安装需求。在做虚拟装配仿真时，按钮的按压行程也做了运动约束，可以模拟实际按压时的运动状态，检查按压过程中是否会和周边的面板、元器件产生干涉，提前规避装配后出现的操作卡滞问题。
