传感器安装固定铰接支座结构设计

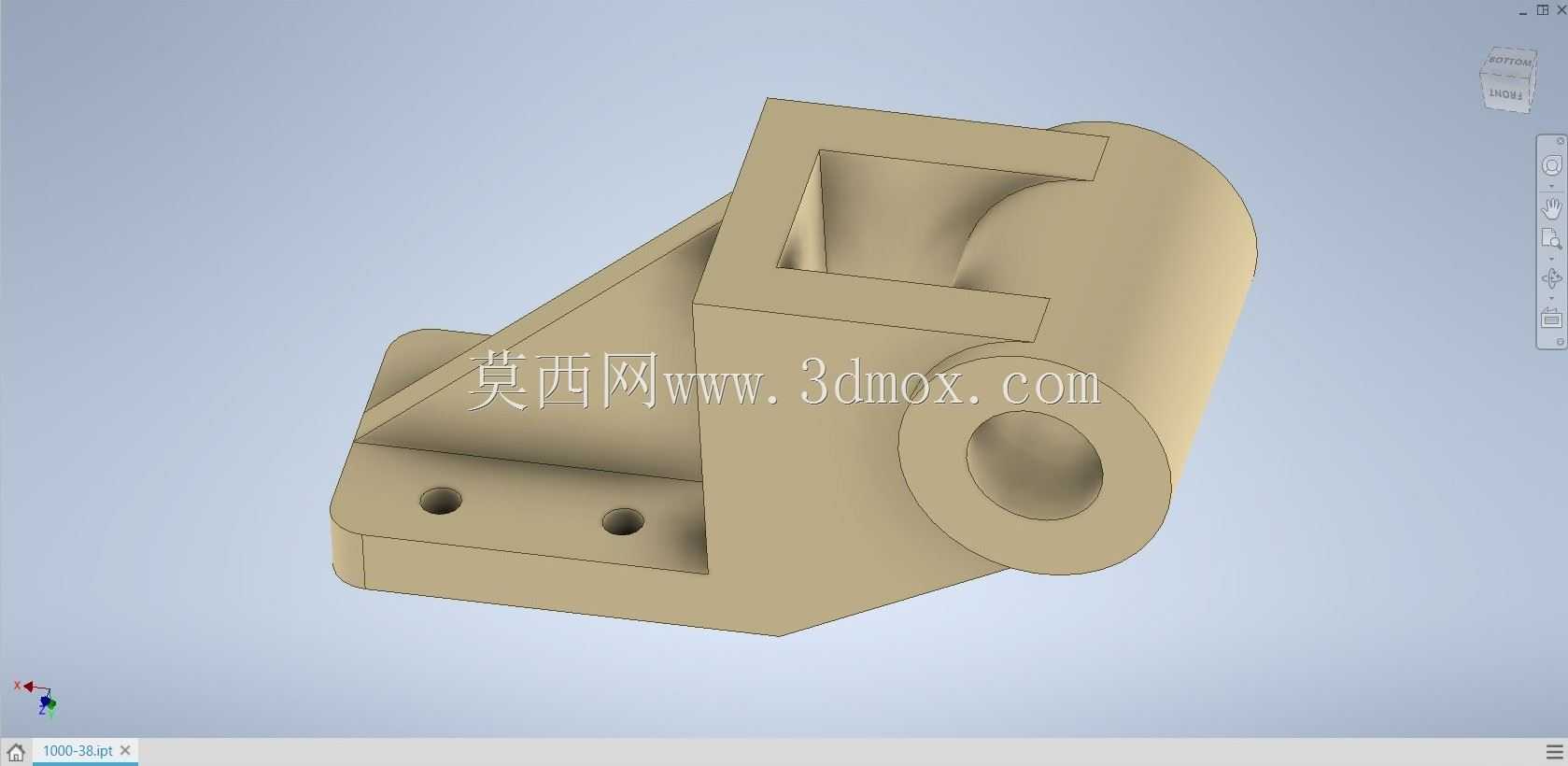

　　在工业传感检测类设备的安装布局中，这类带铰接孔的安装支座是承担传感器定位、姿态调整与载荷传递的核心承载构件，常见于自动化生产线的位移检测工位、工程机械的姿态反馈单元、流体管路的压力传感安装位等场景，区别于常规的刚性固定支座，该结构预留的铰接通孔允许配套的传感元件在一定角度范围内微调安装姿态，适配不同检测面的对位需求，避免安装偏差导致的检测数据漂移问题。从结构功能来看，支座底部的两个通孔为沉头安装孔，可直接通过内六角螺栓将整个构件固定在设备安装基板或机架立面上，沉孔设计能够让螺栓头完全埋入支座本体内部，不会突出安装面干涉周边管线或运动部件，安装后支座底面与安装面完全贴合，保证长期受载下不会出现松动偏移。

　　侧面的三角加强筋结构是整个构件的刚度核心，连接底部安装板与上部的铰接筒结构，在传感器受侧向冲击或设备运行产生振动时，加强筋能够将集中载荷均匀分散到底部安装面的整个区域，避免铰接位置出现应力集中导致的支座开裂，实际选型时可根据现场载荷大小调整加强筋的厚度与拔模角度，在满足刚度要求的前提下尽可能降低构件自重。上部的方形槽结构用于容纳传感器的尾部接线端或调整垫片，槽体内部做了清根处理，不会出现加工残留的凸台干涉传感器安装，槽体两侧的挡边能够限制传感器的轴向窜动，保证检测端的位置精度，避免设备运行过程中传感器出现移位导致检测失效。端部的铰接筒内孔可配套铜套或自润滑轴承，与传感器的铰接销轴配合，既能够实现传感器的角度微调，

　　也能减少转动过程中的磨损，延长构件的使用寿命，内孔的尺寸公差按照H7级精度设计，与标准销轴的配合间隙控制在合理范围内，既不会出现卡滞也不会因间隙过大导致检测角度偏差。设计过程中首先需要确定安装边界，底部安装孔的孔距需要匹配现场安装基板的预留孔位，避免出现孔位不对中无法安装的问题，铰接孔的中心高度需要根据传感器的检测距离要求确定，保证检测端与被测物体的距离处于传感器的有效检测量程内。整体外形做了多处圆角过渡处理，没有尖锐的棱角，既能够减少加工过程中的应力集中，也能避免安装调试过程中划伤操作人员，构件的壁厚设计遵循均匀等厚原则，相邻壁面的厚度差控制在2倍以内，避免注塑或铸造过程中出现缩孔、翘曲等成型缺陷，如果采用金属切削加工方式制作，

　　可适当调整局部壁厚提升整体刚度。实际应用中，这类支座往往需要配合不同规格的传感器做适配性调整，比如更换不同长度的铰接销轴、在方形槽内增加不同厚度的调整垫片来改变传感器的伸出长度，也可在铰接筒侧面增加顶丝孔，在传感器调整到合适角度后通过顶丝锁死销轴，实现刚性固定，兼顾可调性与固定后的稳定性。在振动较大的应用场景下，可在底部安装面与机架之间增加橡胶减震垫，减少设备振动传递到传感器上，降低检测信号的噪声干扰，此时需要适当加长安装螺栓的长度，保证螺栓的啮合长度满足防松要求。整个结构没有多余的冗余设计，所有结构特征都服务于安装固定、姿态调整、载荷传递这三个核心功能，没有为了外观增加不必要的曲面或装饰结构，非常适合批量加工制作，不管是采用3D打印打样验证，还是采用铸造、铣削加工批量生产，都能以较低的成本实现稳定的性能，在各类需要安装可调式传感器的工业场景中都能适配。
