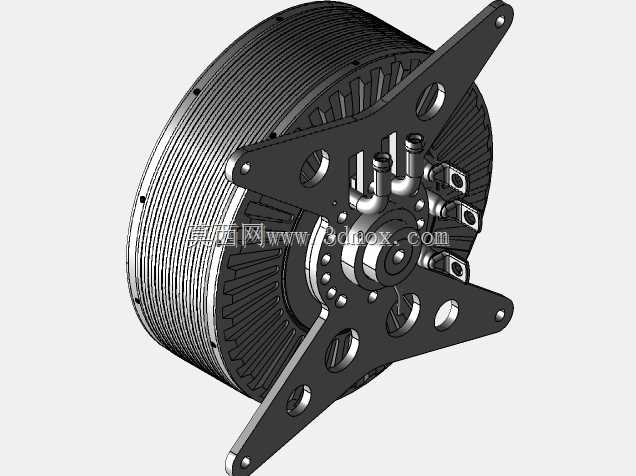

Emrax228轴向磁通永磁电机三维结构

　　这款轴向磁通结构的永磁驱动部件，在轻量化电动载具、小型航空动力平台、高性能工业伺服场景中有着极高的适配性，区别于传统径向磁通电机的长筒式外形，其扁平式的盘状结构能够大幅压缩轴向安装空间，在对安装尺寸有严格限制的紧凑动力舱布局中优势十分明显。从结构设计逻辑来看，该电机采用外转子配合定子居中的布局，绕组直接贴合壳体散热结构，端盖集成的散热鳍片沿着圆周方向均匀排布，能够在高功率输出工况下快速将绕组产生的热量传导至外部空气流中，无需额外加装体积庞大的水冷套结构，进一步降低了动力单元的整体重量。配套的星形安装支架采用多安装点镂空设计，支架上的定位孔位经过同轴度公差匹配，能够直接对接标准规格的设备安装法兰，镂空区域既可以减轻支架自身重量，

　　也能为电机接线端的走线、接线端子的固定留出足够操作空间，避免安装过程中出现线缆与结构件干涉的问题。从安装边界来看，该电机的最大外径适配小尺寸动力舱的安装环腔，轴向总长度控制在极低的范围内，输出端的同轴定位止口能够保证与负载端的连接同轴度，减少高速运转时的径向跳动量；接线端子采用侧出式布局，三个动力接线柱沿圆周方向均匀分布，接线端预留的螺母固定位能够适配大电流线缆的压接端子，信号反馈接口紧邻动力接线柱布置，减少信号线缆的走线长度，降低动力线缆对信号传输的电磁干扰。在实际使用场景中，这类高功率密度的永磁电机常被用于电动无人机的动力单元、轻型电动赛车的驱动核心、以及紧凑型工业伺服转台的动力源，

　　其低转动惯量的外转子结构能够实现极快的动态响应速度，在需要频繁加减速的工况下可以快速跟随控制指令调整输出扭矩，相比同功率等级的传统径向电机，其重量能够降低40%以上，轴向安装空间占用减少近一半。设计过程中针对安装支架的受力做了针对性的结构优化，支架的每个支臂都做了变截面厚度处理，靠近电机本体的连接位置厚度更大，向外侧安装孔位延伸时逐步收薄，在保证安装结构强度满足高振动工况使用要求的前提下，尽可能去除非受力区域的多余材料，避免不必要的重量增加。电机壳体的圆周散热鳍片采用等间距排布，鳍片的高度经过流体仿真验证，在自然对流或者低风速强制风冷条件下就能满足持续额定功率输出的散热需求，鳍片之间的槽道宽度兼顾了散热面积与防尘积灰的清理需求，

　　不会因为槽道过窄导致运行过程中积尘堵塞影响散热效率。输出端的连接结构采用标准的花键配合端面定位的方式，能够传递大峰值扭矩，连接位置的密封结构可以阻挡外部粉尘、水汽进入电机内部，适配户外复杂工况下的使用要求，端盖与壳体的连接螺栓沿圆周均匀分布，螺栓的预紧力经过匹配计算，既可以保证壳体结合面的密封性能，也不会因为螺栓预紧力过大导致壳体薄壁结构产生形变，影响内部定转子的气隙均匀度。在进行设备选型匹配时，需要注意该电机的安装支架孔位分布尺寸，提前预留接线端的线缆弯折空间，保证动力线缆的弯曲半径满足线缆规格要求，同时要在安装面设置对应的减震缓冲结构，抵消高速运转时产生的高频振动，避免振动传递至相邻的设备部件影响整体运行稳定性。
