带偏心输出轴的微型振动驱动装置

　　日常做消费电子内部结构选型、小型振动类工装设计时，这类带偏心输出结构的微型振动驱动装置是出镜率极高的元件，不同于常规动力输出电机追求转速平稳、扭矩输出均匀的设计目标，这类装置从核心功能出发，就是要通过输出端的偏心质量块在高速旋转时产生的周期性离心力，对外输出可控的振动激励，实现对应的功能需求。

　　从实际应用场景来看，这类装置的适配范围覆盖了多个细分领域：在消费电子端，智能穿戴设备的消息震动提醒、触屏手机的触控反馈振动、便携按摩仪器的振动动力输出，都会用到同原理的微型振动驱动结构；在工业检测场景里，小型振动料盘的辅助激振、精密检测设备的振动提示模块、小型物料整列装置的振源供给，也常选用这类结构紧凑的振动驱动单元；甚至在部分小型玩具、手持理疗设备里，也能看到这类结构的应用。

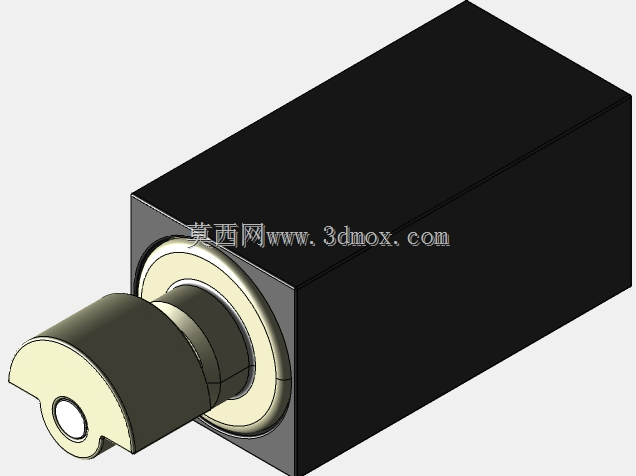

　　从结构设计思路来看，这个模型还原了这类微型振动装置的核心结构特征：主体采用矩形截面的机壳设计，而非传统小电机常用的圆柱形机壳，这种设计的核心考量是安装适配性——矩形外壳可以在安装时提供明确的定位基准面，在空间紧凑的设备内部，不需要额外设计弧形适配的安装槽，直接通过壳体的平面贴合安装基面，配合点胶或者微型压片就能完成固定，能有效降低安装结构的设计复杂度，同时避免圆柱壳体在长期振动过程中出现的转动移位问题。输出端的偏心块采用了半圆柱式的偏心结构，这种结构相比全周偏心块，在同等偏心距下能更好地控制轴向尺寸，偏心块与输出轴采用同轴固定设计，轴根位置设置了限位轴肩，既可以保证偏心块旋转时的动平衡精度控制在合理区间，也能避免高速旋转时偏心块出现轴向窜动。输出轴与机壳的衔接位置设计了内嵌式的轴承安装位，轴承外圈与机壳过盈配合，内圈与输出轴过渡配合，这种结构能有效降低高速旋转时的轴系径向跳动，减少振动过程中不必要的结构异响，同时提升装置的连续运行寿命。

　　从安装边界与尺寸适配角度来说，这类微型振动装置的整体尺寸控制非常严格，矩形机壳的长宽高比例适配紧凑安装空间，输出轴的伸出长度经过匹配设计，既保证偏心块旋转时不会与安装基面、周边结构件产生运动干涉，又能尽可能压缩整体占用的空间体积。在做结构布局时需要注意，偏心块的旋转圆周范围内必须预留足够的安全间隙，不能布置走线、柔性排线或者其他易被运动部件剐蹭的元件；安装基面需要保证一定的平面度，避免壳体安装时出现强制变形，导致内部轴系卡滞、运转阻力增大的问题。如果是用于需要精准控制振动幅度的场景，还可以根据实际需求调整偏心块的偏心质量，通过改变偏心块的厚度或者切削部分结构来调整激振力大小，匹配不同的振动反馈需求。

　　不同于大功率工业振动电机需要考虑散热、重载安装、密封防护等设计要求，这类微型振动装置的设计核心是在极小的空间内实现稳定的振动输出，因此结构上尽可能做了集成化设计，机壳同时承担定子固定、轴承支撑、安装基准三个功能，没有额外的冗余结构，零件数量少，装配工序简单，适合大批量生产应用。在建模过程中，这类结构需要重点关注偏心块的质心位置与输出轴轴线的偏心距参数，这个参数直接决定了额定转速下的激振力大小，是选型和结构适配时的核心参考指标；同时轴系的同轴度公差、轴承位的尺寸公差也需要在建模时明确标注，避免后续加工或者选型时出现配合问题。另外，矩形壳体的边角做了微小的倒角处理，既可以避免安装时锐边划伤操作人员或者周边线材，也能在自动化装配时更好地通过供料机构，不会出现卡料的问题。
