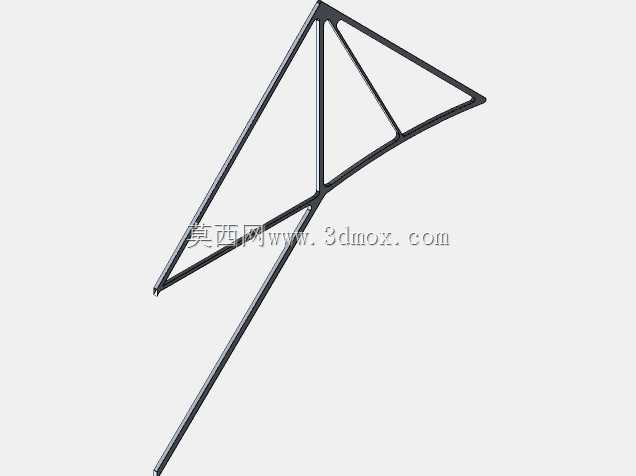

应力分析教学用三角形空间桁架结构

　　在结构力学教学与工程应力验证场景中，这类三角形空间桁架是非常典型的教学演示载体，同时也能作为小型悬臂支撑结构的概念原型使用。从实际应用场景来看，这类桁架结构常出现在小型设备的悬挑支撑、教学实验台的加载支架、轻量化工装的受力框架中，核心作用是通过杆件的轴向受力传递荷载，最大化利用材料的抗拉压性能，在控制整体重量的前提下保证结构刚度。

　　从结构功能特性来看，该桁架采用多三角形单元拼接的构型，所有杆件均采用等截面细长杆设计，节点处采用刚性连接处理，保证杆件之间的力传递连续，不会出现节点滑移导致的受力计算偏差。整体构型为一端收窄、一端展开的悬臂形态，收窄端可作为固定安装端，通过螺栓或者焊接方式连接到基础基座上，展开端可作为荷载施加端，用于挂载实验砝码或者连接加载设备，满足应力分析实验中不同荷载工况的测试需求。

　　设计思路上完全遵循桁架结构的受力逻辑，首先确定悬臂的总伸出长度与固定端的安装宽度边界，固定端的安装孔位预留了足够的边距，避免安装时杆件端部出现应力集中导致的局部失效。杆件的排布优先保证主受力路径的连续性，从固定端到加载端的主斜杆作为主要承力构件，截面尺寸略大于辅助腹杆，腹杆的排布将整个悬臂桁架分割为多个封闭三角形单元，每个单元的杆件夹角控制在30度到60度之间，避免过小夹角导致的节点受力恶化，也避免过大夹角导致的腹杆长度过长引发失稳问题。

　　从安装边界来看，固定端的三个连接点呈三角形分布，安装时可适配常见的型材基座或者实验台T型槽，连接点的端面做了铣平处理，保证安装时的贴合度，不会出现安装间隙导致的初始应力。整体结构的外形尺寸控制在小型实验件的范畴，总长度不超过五百毫米，最大宽度不超过三百毫米，既能够满足教学演示时的可视化需求，也不会因为尺寸过大导致实验加载时需要过大的荷载力，适配常规教学实验室的加载设备量程。

　　在实际力学分析过程中，该结构可以直接导入有限元分析软件，对不同杆件施加材料属性后，模拟端部加载、侧向加载等不同工况，查看每根杆件的轴力分布、节点处的应力集中情况，也可以用于验证桁架结构的节点简化计算方法与实际刚性连接的受力差异，帮助学习者理解理想桁架模型与实际工程结构的受力区别。结构的所有杆件均采用统一截面规格，在实际加工时可以采用标准型材切割后焊接成型，加工难度低，制作成本可控，适合批量制作作为教学实验器材使用，也可以作为概念设计原型，经过尺寸放大和截面优化后应用到实际的小型悬挑支撑场景中。

　　结构的细节处理上，所有杆件的端部都做了切角处理，与相邻杆件的表面完全贴合，焊接时可以保证焊道均匀，不会出现虚焊或者焊瘤影响受力的情况。腹杆与主弦杆的连接点都设置在主弦杆的轴线上，避免偏心荷载导致的附加弯矩，让杆件尽可能只承受轴向力，符合桁架结构的设计初衷。在加载端的端部预留了小型的连接凸台，可以方便地挂载荷载或者连接位移传感器，测量加载过程中的结构变形量，和理论计算的挠度值做对比，验证力学计算的准确性。
