定制款传动齿轮箱内壁隔板结构件

　　在中小功率闭式齿轮传动系统的装配场景中，这类定制化箱壁隔板是分隔传动腔、承载轴系安装基准的核心结构件，区别于通用标准化箱壁，该结构针对特定传动布局做了轮廓适配，无需额外加装调整垫片即可匹配对应箱体的内腔边界。从实际使用场景来看，这类结构件多用于紧凑布局的齿轮传动单元，常见于小型精密传动设备、专用仪器的动力传输段，承担着分隔不同传动级腔室、阻挡润滑油无规则飞溅、为轴端支撑提供辅助安装面的作用，同时也能作为箱体内部的加强筋结构，提升整体箱体的抗扭刚度，避免箱体在传动负载波动时出现局部形变。

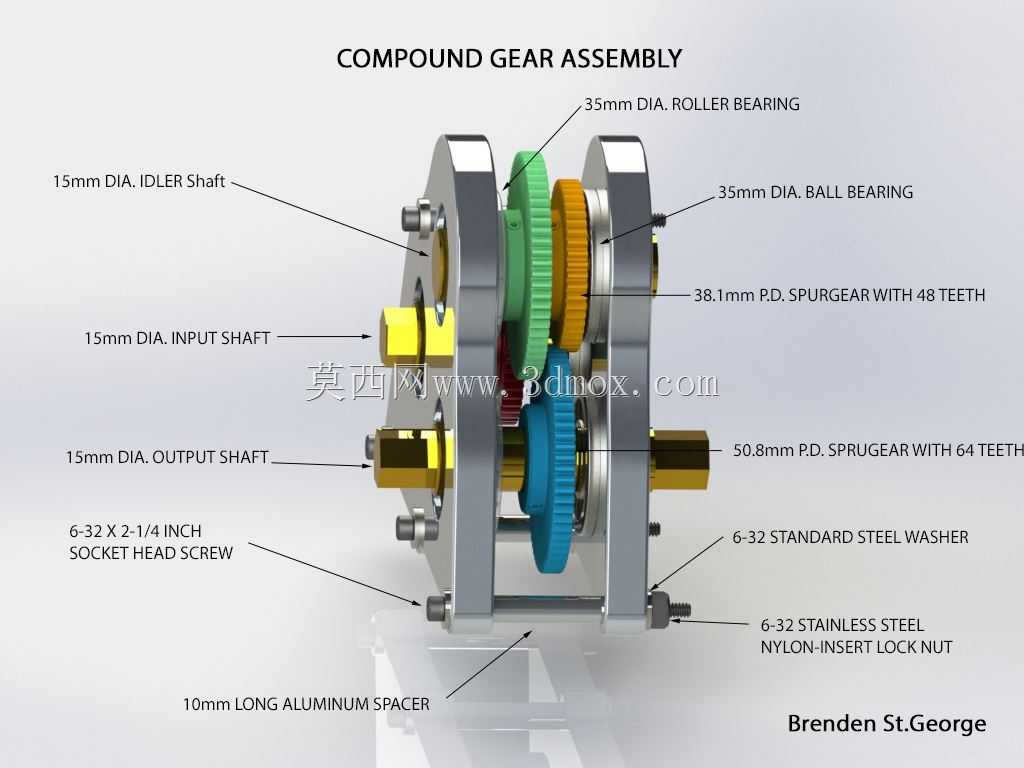

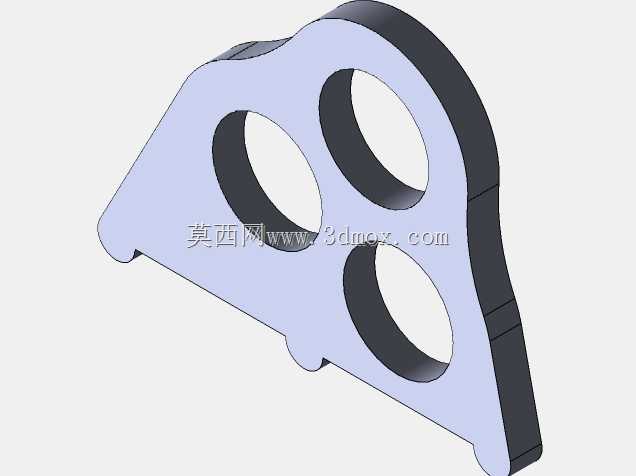

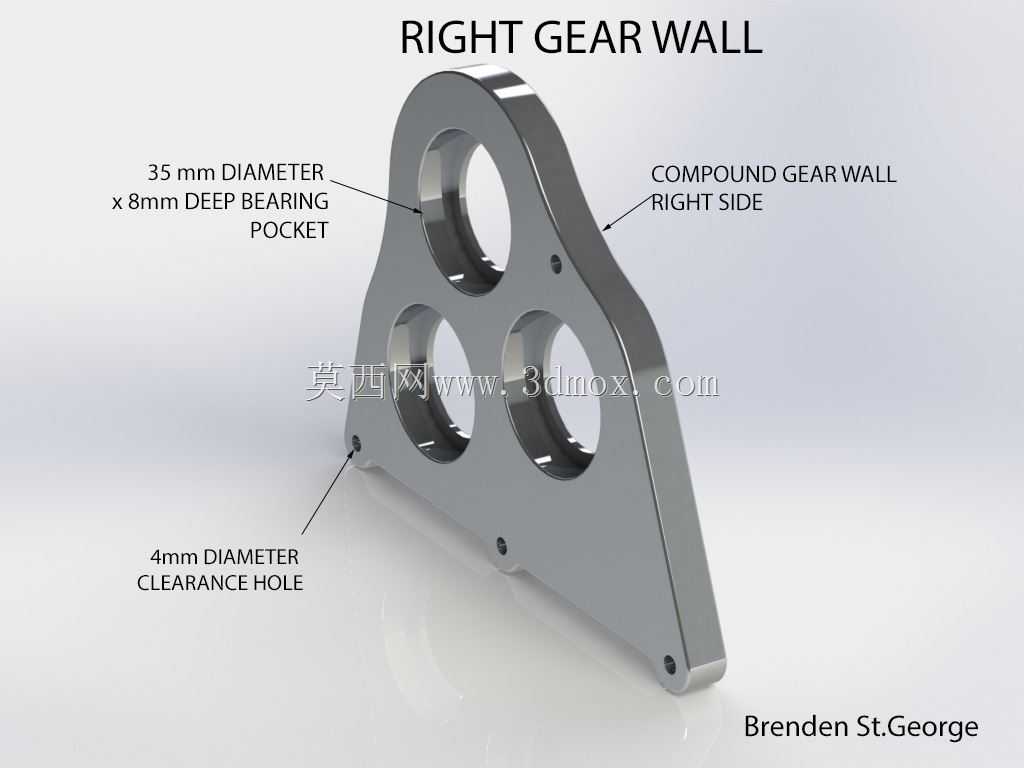

　　设计层面上，该结构件的轮廓完全匹配对应箱体的内腔安装止口，边缘的凸起与凹槽结构是和箱体壳壁的定位卡槽配合的，装配时无需复杂找正，顺着卡槽滑入即可完成初步定位，三个大尺寸通孔是为三根平行布置的传动齿轮轴预留的过孔，孔的边缘做了加厚处理，一方面是提升孔位周边的结构强度，避免轴系运转时的振动导致孔位开裂，另一方面加厚的凸台可以作为油封的安装座，直接在孔位端面加装骨架油封即可实现轴与隔板之间的密封，防止不同腔室的润滑油串流。三个孔的中心距严格匹配对应齿轮组的啮合中心距公差，加工时孔位的位置度公差控制在0.02mm以内，避免装配后齿轮啮合出现偏载、异响等问题。

　　从安装边界来看，该结构件的整体厚度根据箱体内部的腔室宽度确定，装配后两侧面与箱体壳壁的间隙控制在0.1mm以内，既不会因为间隙过大导致润滑油串流，也不会因为过盈量太大导致装配困难。结构件的非安装面做了轻量化的轮廓优化，在不影响结构强度的前提下去掉了多余的材料，既降低了整体重量，也减少了润滑油在隔板表面的附着面积，降低润滑油的搅动阻力。边缘的小凸起结构是装配时的定位卡点，卡入箱体对应的卡槽后可以限制隔板在轴向的窜动，不需要额外加装紧固件即可完成固定，简化了装配流程，也减少了箱体内部的零件数量，降低后续维护的复杂度。

　　在实际功能实现上，该隔板将齿轮箱内部的三个传动级分隔在独立的小腔室内，每个腔室可以根据对应齿轮副的润滑需求匹配不同粘度的润滑油，避免高速级和低速级因为润滑油需求差异导致的润滑不良问题，同时隔板也能阻挡齿轮啮合过程中产生的金属碎屑在不同腔室之间流动，避免碎屑进入高速啮合的齿轮副表面造成齿面划伤，延长齿轮组的使用寿命。结构件的材质选用和箱体一致的铸造铝合金，和箱体的热膨胀系数保持一致，在设备运转升温过程中不会因为热胀冷缩量不一致导致装配间隙变化，也不会出现松动移位的问题。

　　建模过程中需要重点关注孔位的位置度公差、轮廓与箱体卡槽的配合尺寸，以及密封凸台的平面度要求，这些尺寸直接影响后续的装配精度和使用性能，建模时需要预留合理的加工余量，尤其是孔位和定位卡槽的配合面，需要根据加工工艺要求预留0.2-0.3mm的精加工余量，避免毛坯成型后尺寸超差导致零件报废。同时结构的壁厚要保持均匀，避免出现壁厚突变导致的铸造应力集中，在转角位置都做了圆角过渡，降低应力集中系数，提升零件的抗疲劳强度，应对齿轮传动过程中持续的振动和负载冲击。
