平行管排式流体导流均布构件结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:574500

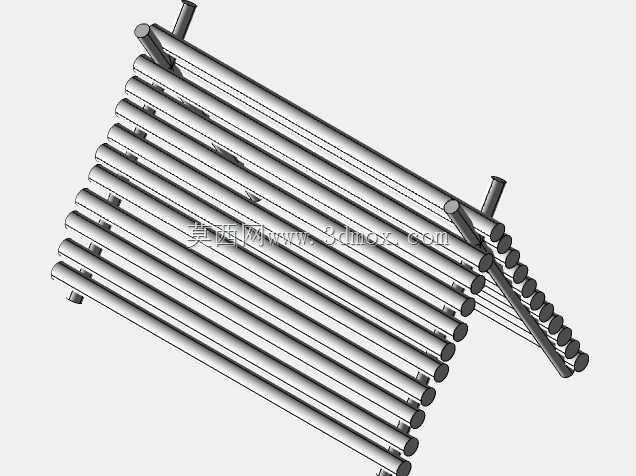

  • 平行管排式流体导流均布构件结构

  在流体输送、换热介质分配、小型试验台气路搭建这类工程场景里,经常会遇到单路进气/进液需要均匀拆分到多支路,同时还要保证各支路流阻一致、整体结构占用空间规整的需求,这个平行管排式的构件就是针对这类需求做的结构设计。从实际使用的角度看,这类构件最常出现在小型风洞试验段的进气整流段、多工位气动检测台的气路分配端,还有小型列管换热单元的预分配段,核心作用就是把单路输入的流体,通过平行排布的多根圆管做均匀导流,避免单腔扩容带来的流场紊乱、各支路流量偏差过大的问题。

  设计的时候最先要敲定的是管排的倾斜角度,这个角度不是随便定的,要结合安装空间的纵深来算——如果安装位置的水平纵深有限,就把倾斜角度调大,让管排在垂直方向的排布占比更高,反之如果垂直方向安装空间受限,就减小倾斜角,拉长水平方向的排布长度,保证每根平行管的有效通流长度一致,不会出现某几根管长度过短导致流阻突变的情况。管体两端的固定端做了同轴的定位凸台,这个结构是为了安装的时候直接卡入对应安装板的预制孔里,不需要额外做径向定位,装配的时候只要把两端凸台对准孔位推入,再在端部做密封固定就行,能省掉现场配装时反复调整管体同轴度的工序。

  从结构细节上看,所有平行排布的圆管都采用了等外径、等壁厚的规格,相邻管之间的间隙保持一致,这个间隙值的选取要兼顾两个方面:一是要保证流体在管间不会形成过大的滞流区,避免杂质在间隙里堆积堵塞;二是要给管体受热膨胀留出足够的形变空间,比如输送高温介质的时候,金属管会沿轴向和径向产生热伸长,均匀的间隙能避免管体之间因为膨胀挤压产生变形,甚至焊口开裂的问题。两端的汇流连接段做了圆弧过渡,没有直角拐角,这个细节是为了降低流体进入管排时的局部阻力,直角拐角会在拐角处形成涡流区,不仅会提升整体流阻,还会带来不必要的振动和噪音,圆弧过渡的曲率半径取管体内径的1.5倍,是经过流阻测算后兼顾结构紧凑性和流阻表现的取值。

  安装边界方面,这个构件的整体外轮廓是平行四边形,安装的时候需要在两侧的安装基体上预留对应倾斜角度的安装面,安装孔的排布要和两端凸台的位置完全对应,孔位公差取H7级,既能保证凸台顺利装入,又不会因为间隙过大导致密封失效。输入和输出的接口都设在构件两端的连接柱上,接口的通径和单根平行管的通流总面积做了匹配,保证接口处的流速和管内流速偏差不超过10%,避免接口处出现流速骤变带来的冲蚀问题。另外,构件的四个边角位置没有做尖锐的直角处理,都倒了小尺寸的圆角,一方面是避免安装的时候划伤操作人员,另一方面也能减少边角处的应力集中,在承受管路振动的时候不会出现应力开裂的问题。

  实际选型用的时候,要根据实际的流体流量、介质特性来调整管的数量和单管内径——如果是输送含有微小颗粒的流体,就要适当放大单管内径,加大管间间隙,避免颗粒卡滞;如果是洁净的气体介质,就可以在保证整体通流面积的前提下,增加管的数量,减小单管内径,提升均流的效果。整个结构没有多余的复杂零件,所有管体和两端的连接段都采用焊接固定,焊后要做通球试验,保证每根管子的通流顺畅,没有焊瘤堵塞的情况,同时还要做水压密封试验,检查焊口位置有没有渗漏,满足承压使用的要求。
