SUBC电动转向连杆关节结构设计

　　在小型电动代步设备、线控转向试验台架、低速无人巡检车的转向执行端，这类两端带杆端关节轴承的可调连杆是核心传力构件，区别于传统液压转向系统的硬连接结构，适配电动助力转向的小行程、高频次往复动作需求，能在转向动作执行过程中抵消车架与转向节之间的安装位错、行驶过程中悬架跳动带来的角度偏移，避免转向卡滞或附加载荷传递到转向电机输出轴。

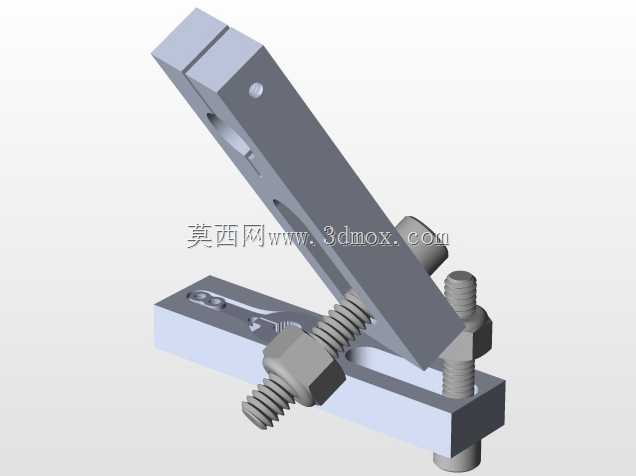

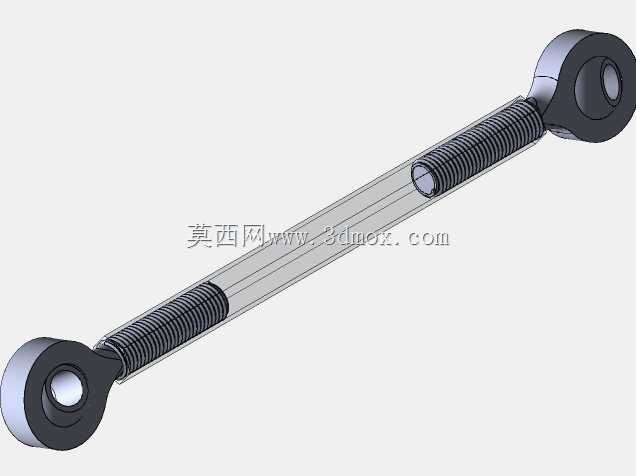

　　从结构设计逻辑来看，两端的杆端关节轴承采用自润滑衬垫镶嵌结构，内圈与球头为一体化淬硬钢件，外圈采用锌铝合金压铸包裹，既保证关节处的摆动角度冗余，单端关节可实现最大15度的任意方向偏摆，又能控制整体构件重量，适配电动设备轻量化的设计要求。中间杆身采用空心冷拔钢管加工，两端加工有等距细牙外螺纹，与杆端关节的内螺纹孔配合，通过旋转杆身即可调整整体连杆的有效长度，调整范围覆盖正负12毫米，满足不同轮距车型的前束值调校需求，调整到位后可通过杆端自带的锁紧螺母锁止，防止车辆行驶过程中螺纹连接松脱导致转向参数漂移。

　　安装边界方面，两端关节轴承的内孔为标准圆柱通孔，可通过销轴分别与转向摇臂、转向节梯形臂连接，销轴配合公差取H8/h7，既保证装配便利性，又避免配合间隙过大带来的转向虚位。杆身的外径控制在12毫米，空心内径为6毫米，在保证轴向拉压强度的前提下，最大限度降低构件自身重量，经受力校核，该连杆可承受最大8千牛的轴向静拉力，完全覆盖低速电动车辆转向时的最大载荷需求，同时在1千牛的交变载荷下可实现百万次以上的疲劳寿命，满足常规代步设备的全生命周期使用要求。

　　实际应用中，这类连杆不需要额外加装润滑脂嘴，自润滑衬垫可在-30摄氏度到80摄氏度的环境温度下长期工作，不需要定期维护，适配户外作业无人设备、短途代步车辆的低维护需求。设计过程中需要重点控制两端螺纹的同轴度，杆身加工完成后需做校直处理，保证两端关节轴承的球心连线与杆身轴线的同轴度误差不超过0.1毫米，避免装配后出现运动干涉或附加弯矩。另外，杆身表面采用镀锌钝化处理，盐雾测试可达72小时无红锈，适配户外多雨、多尘的使用场景，避免锈蚀导致的螺纹调整失效或结构强度下降。

　　不同于一体式转向拉杆，这种两端分体可调的结构在装配时不需要严格控制两端连接点的中心距公差，可通过长度调整补偿车架焊接、零部件加工带来的尺寸误差，降低整套转向系统的加工精度要求，进而控制整体生产成本。在转向动作传递过程中，杆端关节的球面配合可以自动适应转向过程中连接点的空间角度变化，不会因为悬架上下跳动导致连杆弯曲，也不会将路面的冲击振动直接传递到转向执行器，对电动转向机的输出轴起到一定的保护作用，延长助力电机和减速机构的使用寿命。

　　建模过程中，对关节轴承的球头与外圈的配合间隙做了还原，保留了0.02到0.04毫米的活动间隙，符合实际零件的装配状态，中间杆身的螺纹采用精确扫描切除建模，可直接用于工程图导出和干涉检查，两端锁紧螺母的厚度、对边尺寸均参照标准紧固件参数设计，装配时不需要额外调整零件尺寸即可完成虚拟装配验证。
