20英寸三片式改装轮毂结构设计

　　这款轮毂针对民用改装车市场的姿态展示、赛道日走街场景设计，适配5x114.3mm孔距的日系、韩系及部分国产乘用车型，可覆盖紧凑级轿车、中型轿跑、小型钢炮等多款常见改装热门车型的安装需求。不同于传统单片式铸造轮毂的一体化结构，该三片式结构将轮辋拆分为前片、后片与中心辐盘三个独立部件，通过周圈均布的紧固螺栓完成组合装配，既可以通过更换不同偏移量的轮辋片调整轮毂的J值与ET值，满足不同宽度轮胎的安装需求与翼子板齐平的姿态要求，也能在轮辋边缘发生刮蹭损伤时单独更换受损部件，降低后期使用维护成本。

　　从安装边界来看，这款轮毂标称直径为20英寸，轮辋宽度为5.5英寸，采用了偏向低趴姿态的大偏移量设计，安装后轮辐会更靠近翼子板外侧，能够在不额外加装法兰盘的前提下实现轮毂与翼子板边缘齐平的视觉效果，适配气动避震降低车身后的姿态展示需求。中心孔位按照5x114.3mm的螺栓图案设计，五个安装螺栓孔围绕中心定位孔均匀分布，孔位公差控制在±0.1mm以内，能够保证轮毂安装后的同轴度，避免高速行驶时出现车轮抖动的问题。中心定位孔直径按照常规乘用车型的适配尺寸预留，可根据不同车型的轴头直径匹配对应规格的变径圈，消除安装间隙，避免螺栓承受额外剪切力。

　　轮辐部分采用六辐式大开口设计，单根辐条做了等宽加厚处理，从中心安装盘位置向轮辋边缘平滑过渡，辐条背面做了挖空减重处理，在保证辐条结构强度的前提下尽可能降低轮毂整体重量，减少簧下质量，提升车辆的操控响应速度。大开口的辐条设计也预留了足够的刹车卡钳避让空间，能够容纳大尺寸多活塞改装刹车卡钳的安装，避免轮毂安装后与卡钳发生干涉，满足改装用户升级刹车系统的需求。轮辋边缘做了加厚的防脱边设计，在低胎压行驶场景下能够降低轮胎脱圈的风险，同时边缘的凸起结构也能在车辆发生侧向刮蹭时优先承受摩擦，保护轮辋主体结构不受损伤。

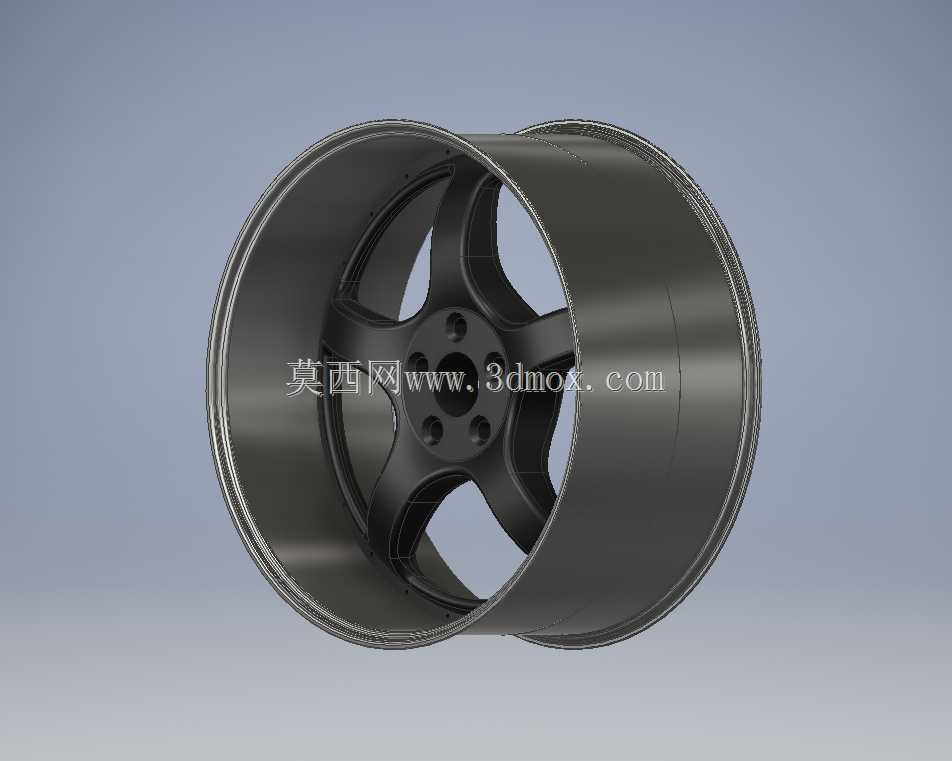

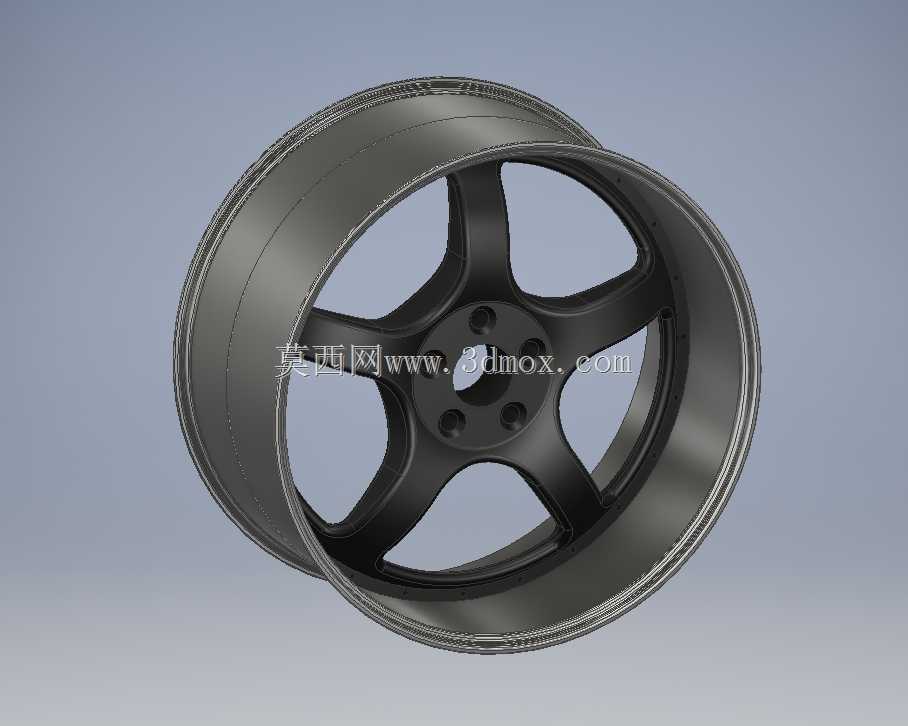

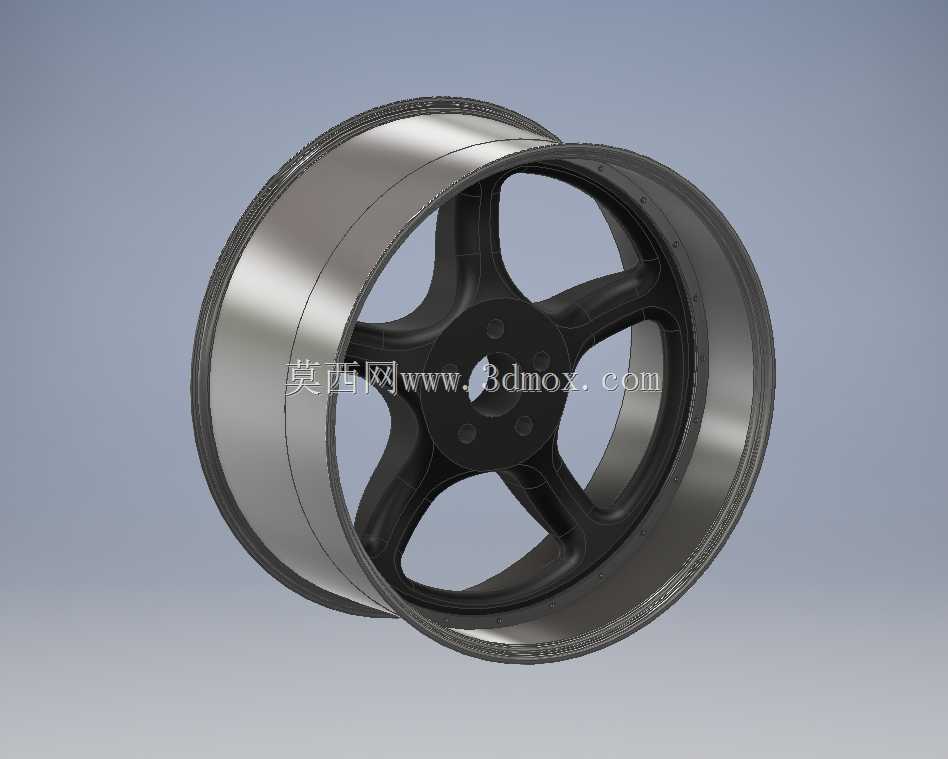

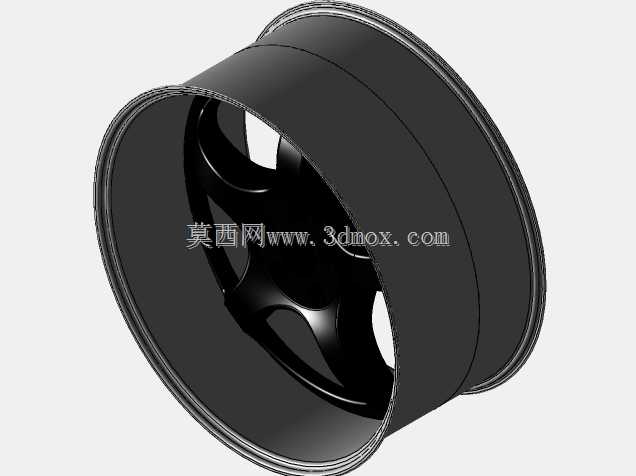

　　设计过程中首先参考了多款经典竞技改装轮毂的结构比例，结合姿态改装场景的视觉需求调整了辐条的弯曲弧度与轮辋边的宽度，在建模阶段先完成中心辐盘的参数化建模，确定螺栓孔分布圆、中心孔直径、辐条厚度等核心安装参数，再分别构建前后轮辋片的曲面结构，通过装配约束验证三个部件的配合精度，检查周圈紧固螺栓的安装孔位是否对齐，同时模拟轮胎安装过程，确认轮辋胎圈座的尺寸符合轮胎安装的标准要求，避免出现轮胎漏气、安装不到位的问题。针对轮辐与轮辋的连接位置做了圆角过渡处理，减少应力集中，避免车辆经过颠簸路面时连接位置出现应力开裂的问题。

　　在实际使用场景中，这款轮毂既可以满足日常走街的姿态展示需求，也能适配赛道日的轻度竞技使用场景，三片式的结构设计也方便用户根据自身需求定制轮辋的表面处理工艺，比如辐条做哑光黑涂装、轮辋边做抛光亮边处理，实现不同的视觉效果。安装时需要注意匹配对应载荷等级的紧固螺栓，按照规定扭矩对角拧紧，同时确认轮毂背面与刹车卡钳、避震筒身之间留有足够的间隙，避免转向或避震压缩时发生干涉。
