18英寸一体式乘用车轮毂结构设计

项目分类:汽车 发布时间:2022-03-03 ID:574518
  • 18英寸一体式乘用车轮毂结构设计
  • 18英寸一体式乘用车轮毂结构设计
  • 18英寸一体式乘用车轮毂结构设计
  • 18英寸一体式乘用车轮毂结构设计

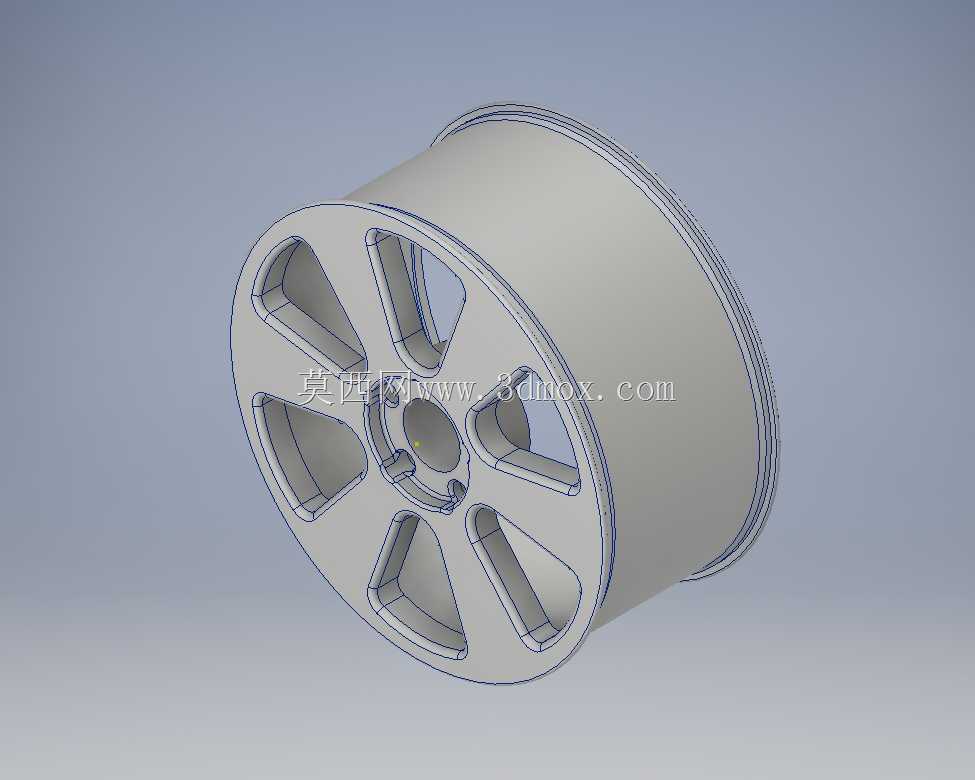

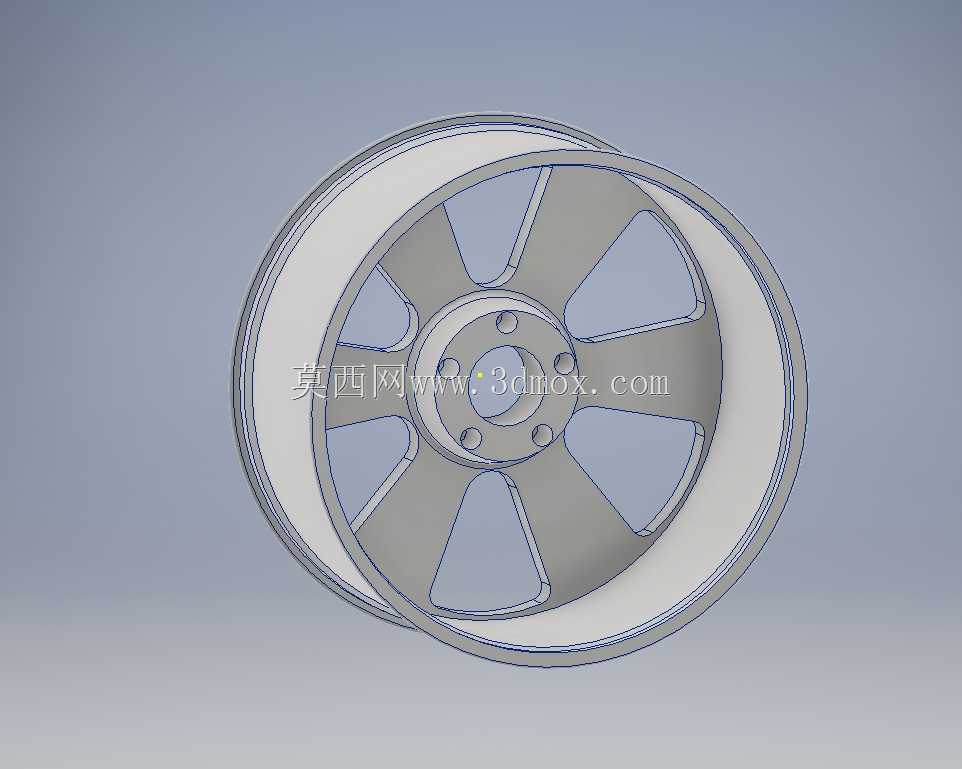

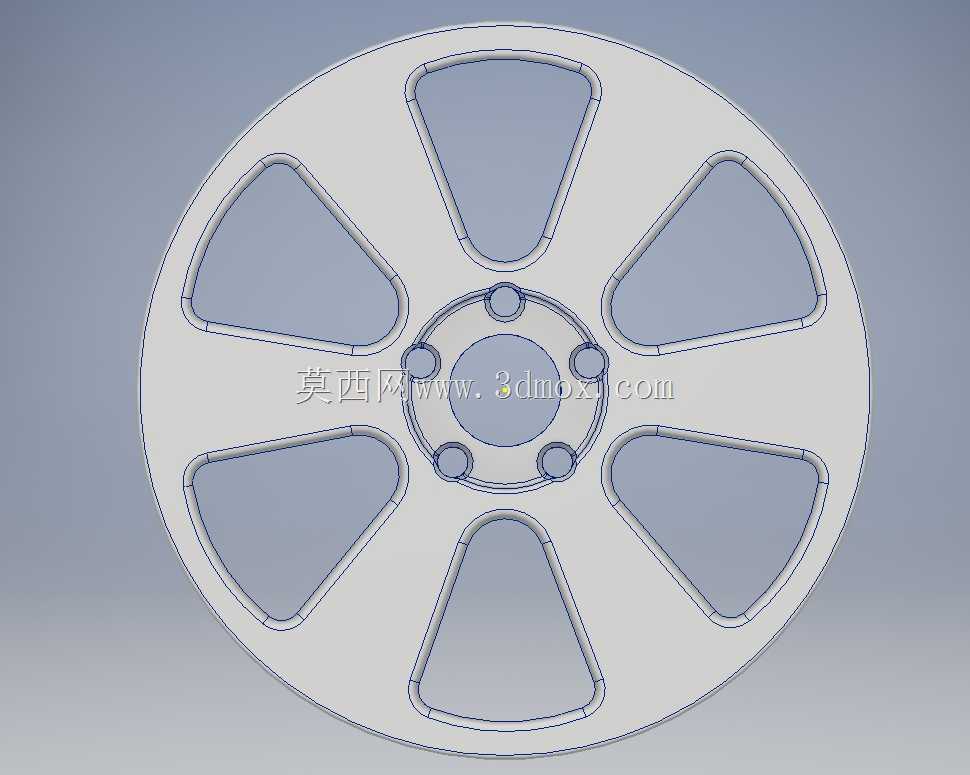

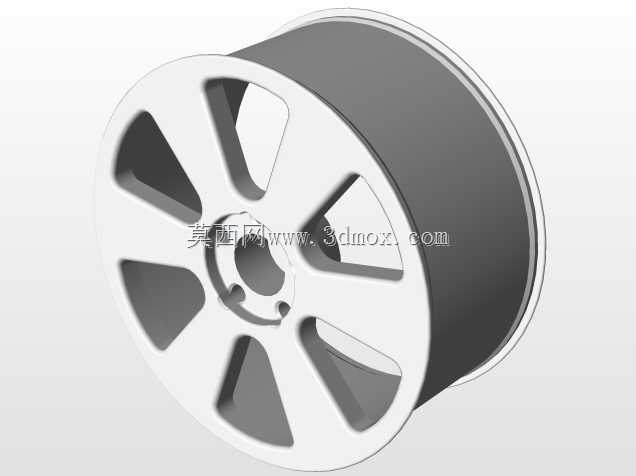

  日常乘用车的行走系统中,轮毂作为连接轮胎与车桥轴头的核心承载部件,其结构合理性直接关系到行驶安全性、操控稳定性与整车轻量化表现,本次设计的18英寸一体式轮毂,针对民用乘用车日常通勤、城际通行的常规使用场景开发,适配多数紧凑级、中型家用轿车的改装与配套需求。从安装边界来看,该轮毂采用5x114.3mm的螺栓孔分布规格,这一孔距是目前日系、韩系及部分自主品牌乘用车型的主流安装参数,中心孔位与轴头的配合公差需控制在过渡配合区间,既保证安装时的定位精度,避免高速行驶出现动平衡失准引发的抖动,也能降低拆装时的卡滞风险。轮毂的整体结构采用单体式铸造毛坯预留加工余量的设计思路,轮辐部分设置七组梯形镂空窗口,这种布局并非单纯追求外观效果,

  而是在保证轮辐抗弯、抗扭截面模量满足承载要求的前提下,尽可能削减非受力区域的材料重量,同时镂空结构也能为制动系统留出足够的散热风道——日常行驶中频繁制动会让刹车盘、卡钳产生大量热量,轮辐间的镂空通道可以在车辆行进时引导气流穿过制动区域,带走 accumulated 的热量,避免制动系统出现热衰减,提升连续制动场景下的安全冗余。设计过程中需要重点考量几个核心受力工况:首先是垂直静载工况,轮毂需要承受整车整备质量加上额定载荷下的垂直压力,轮辐与轮辋的过渡圆角处是应力集中的高发区域,因此在建模时对所有转角位置都做了连续的圆角过渡处理,避免锐角结构引发的应力开裂;其次是扭转工况,车辆急加速、急制动时,

  驱动力与制动力会通过螺栓孔传递到整个轮毂,螺栓孔周边的凸台结构做了加厚处理,分散螺栓预紧力与扭矩传递时的局部应力,防止孔位出现压溃变形;另外还有侧向受力工况,车辆转弯时的离心力会让轮毂承受侧向载荷,轮辋的胎圈座位置设置了标准的凸缘结构,既可以保证轮胎安装后的定位可靠性,避免侧向力过大时轮胎脱圈,也能在轮胎受到冲击时起到缓冲作用。轮辋部分的尺寸严格遵循乘用车轮辋的通用规格,18英寸的直径对应适配的轮胎扁平比覆盖常规家用车的选用范围,胎圈座的直径、角度公差都匹配无内胎轮胎的安装要求,不需要额外加装内胎即可实现密封,降低行驶过程中漏气的概率。从建模逻辑来看,整个轮毂采用对称结构设计,先绘制单根轮辐的截面草图,通过旋转、

  阵列特征完成整体轮廓的构建,再对安装面、螺栓孔、中心孔等需要机加工的位置预留合理的加工余量,所有非加工面的拔模角度都符合铸造工艺的要求,避免脱模时出现结构拉伤。在实际装车应用中,这类一体式轮毂相比多片式组合轮毂,没有额外的连接螺栓结构,整体刚性更好,日常维护不需要定期检查连接紧固件的扭矩,更适合普通家用车的使用场景,同时七辐的结构在清洗时也比多辐细密的轮毂更便于打理,镂空区域的空间足够伸入清洁工具,去除刹车粉与路面污渍。需要注意的是,该轮毂的载荷设定针对民用乘用车设计,不适用于重载商用车辆或者越野场景下的高强度冲击使用,轮辋边缘的厚度设计兼顾了低速上路肩时的抗冲击能力,日常小幅度的路肩剐蹭不会直接破坏轮辋的密封结构,但如果受到高速冲击,还是需要及时检查轮辋是否出现变形、裂纹,避免影响行驶安全。
