马自达RX7 FC节气门转接适配结构

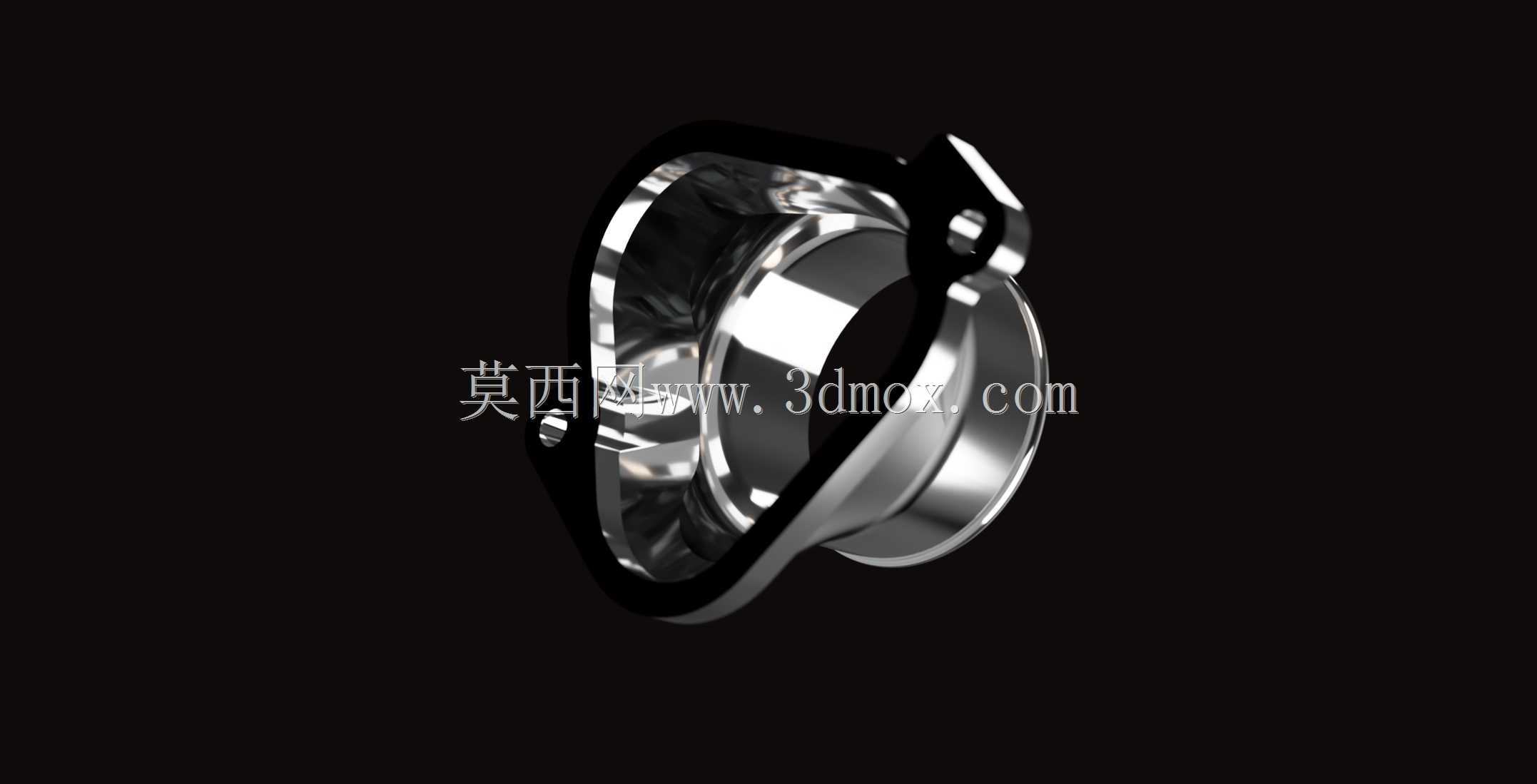

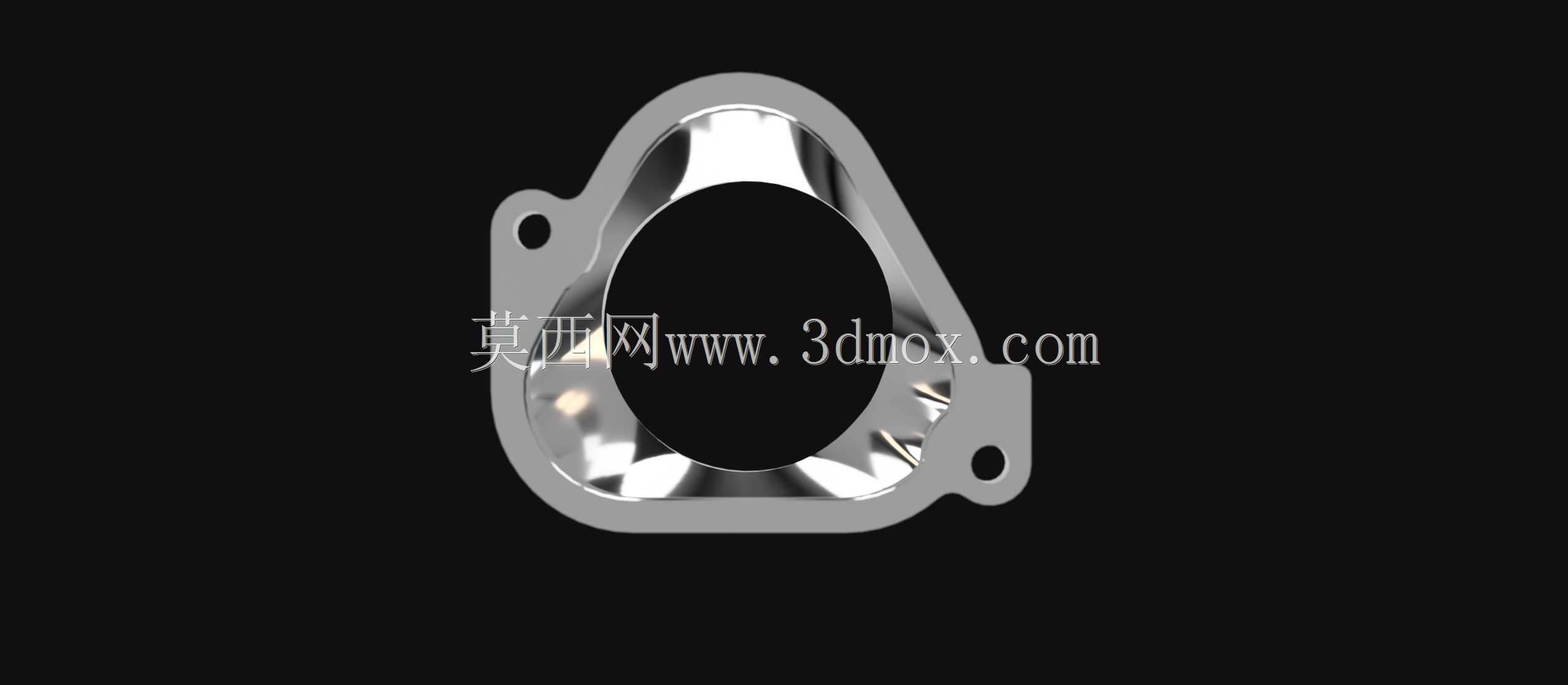

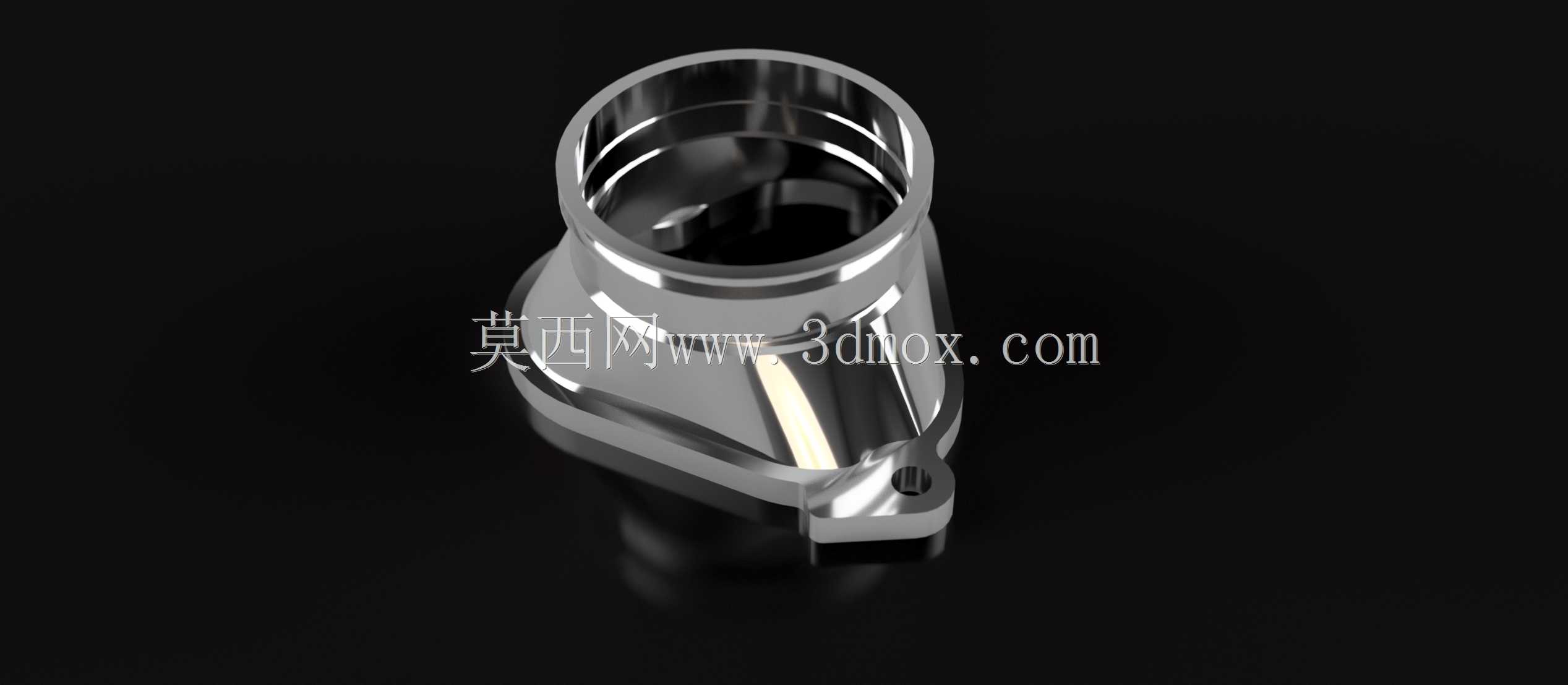

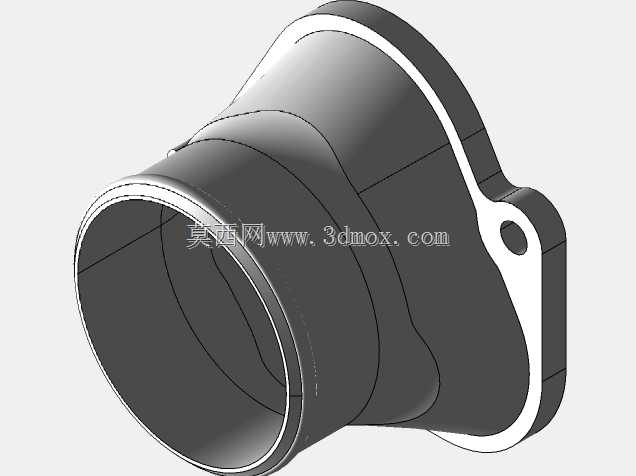

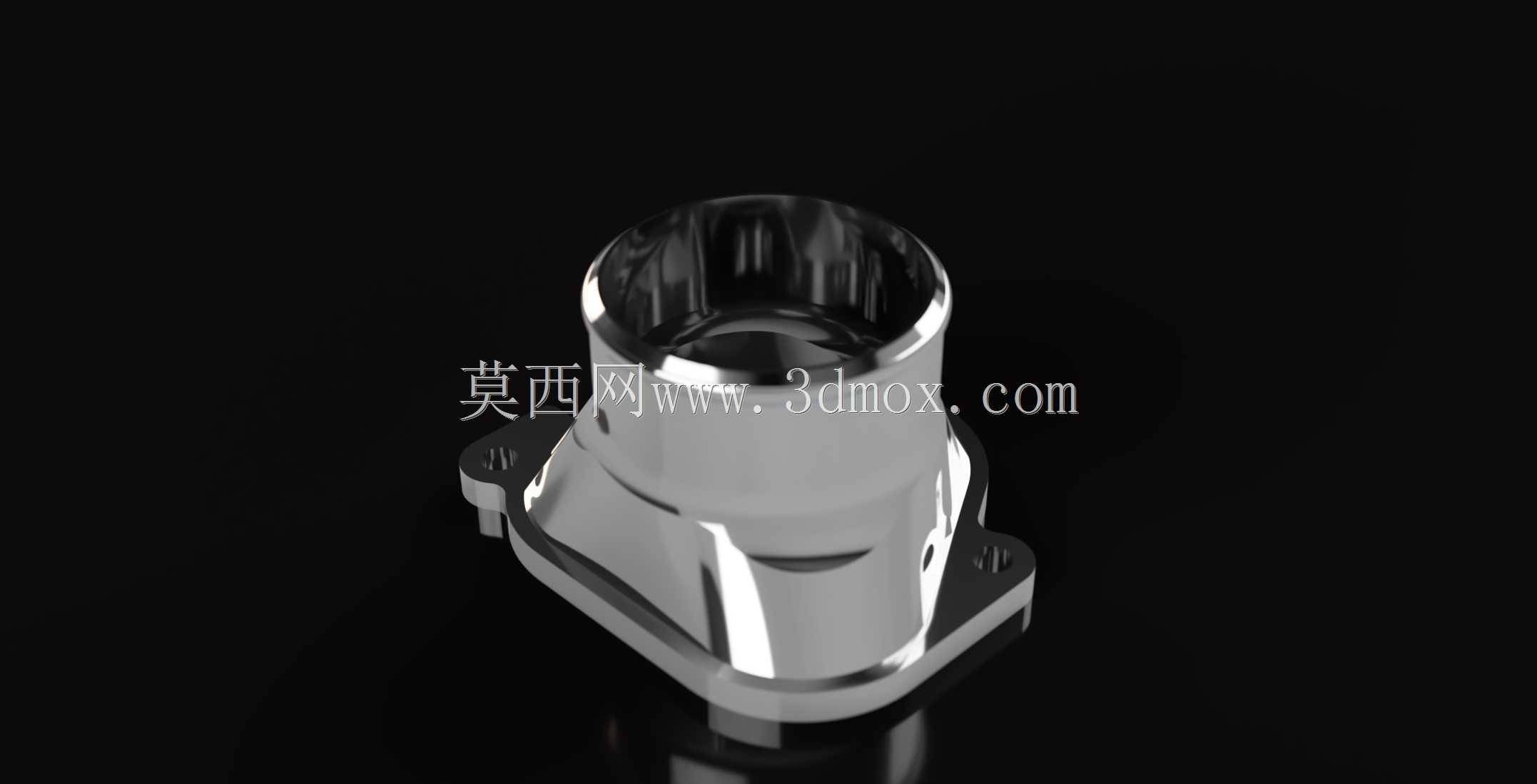

　　在日系经典性能车的进气系统改装作业中，非原厂规格节气门与原厂进气道、中冷管路的匹配一直是实操中容易出现密封失效、流道突变压损过大的核心痛点，这款适配结构正是针对马自达RX7 FC车型的圆形三角形节流阀与标准3英寸进气管道的对接需求开发，直接解决了异型节流阀入口无法直接匹配通用规格硅胶管路、硬管连接的现场施工难题。从实际装车场景来看，该适配结构一端完全贴合RX7 FC原厂节流阀的异型安装端面，自带的安装耳位对应原车节气门的固定螺栓孔位，无需在原车进气歧管或者节气门本体上额外钻孔攻丝，避免了改装作业中对原车核心部件的不可逆破坏，另一端统一为标准3英寸圆形接口，可直接匹配市面上绝大多数通用规格的进气硅胶管、铝合金进气管路，

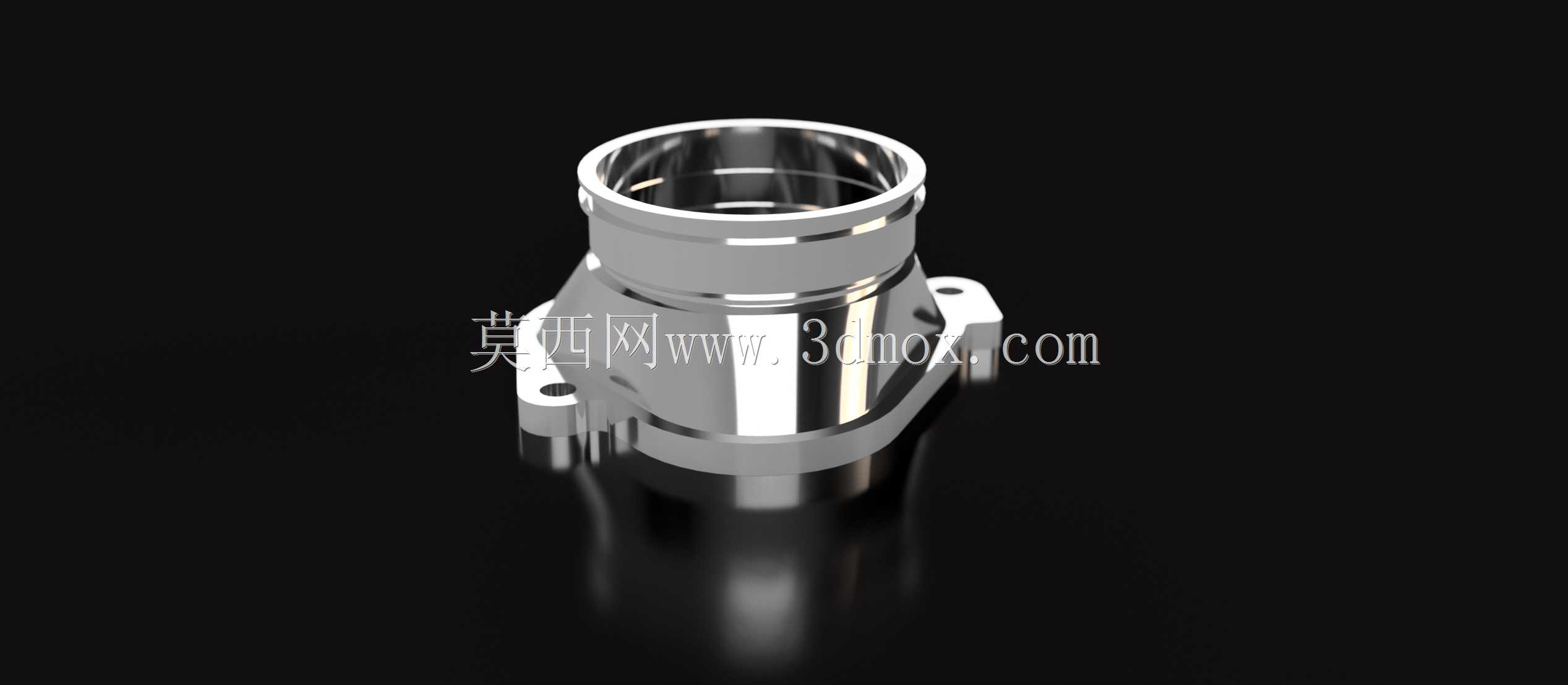

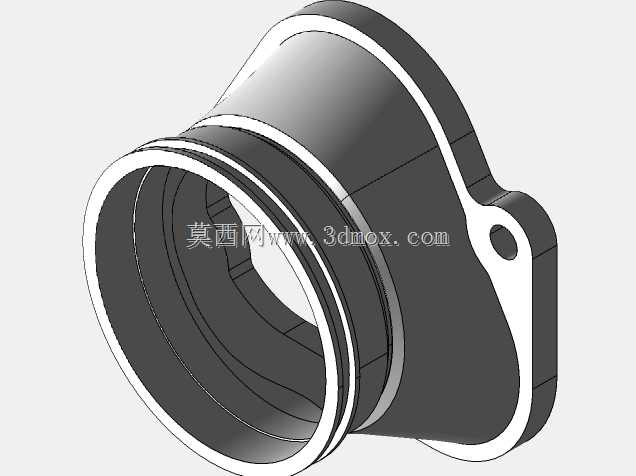

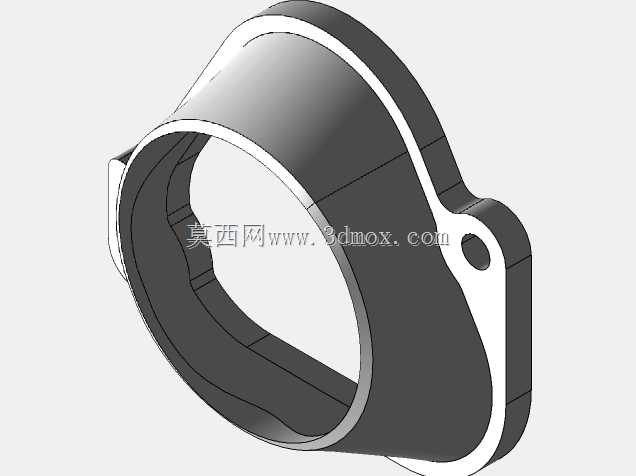

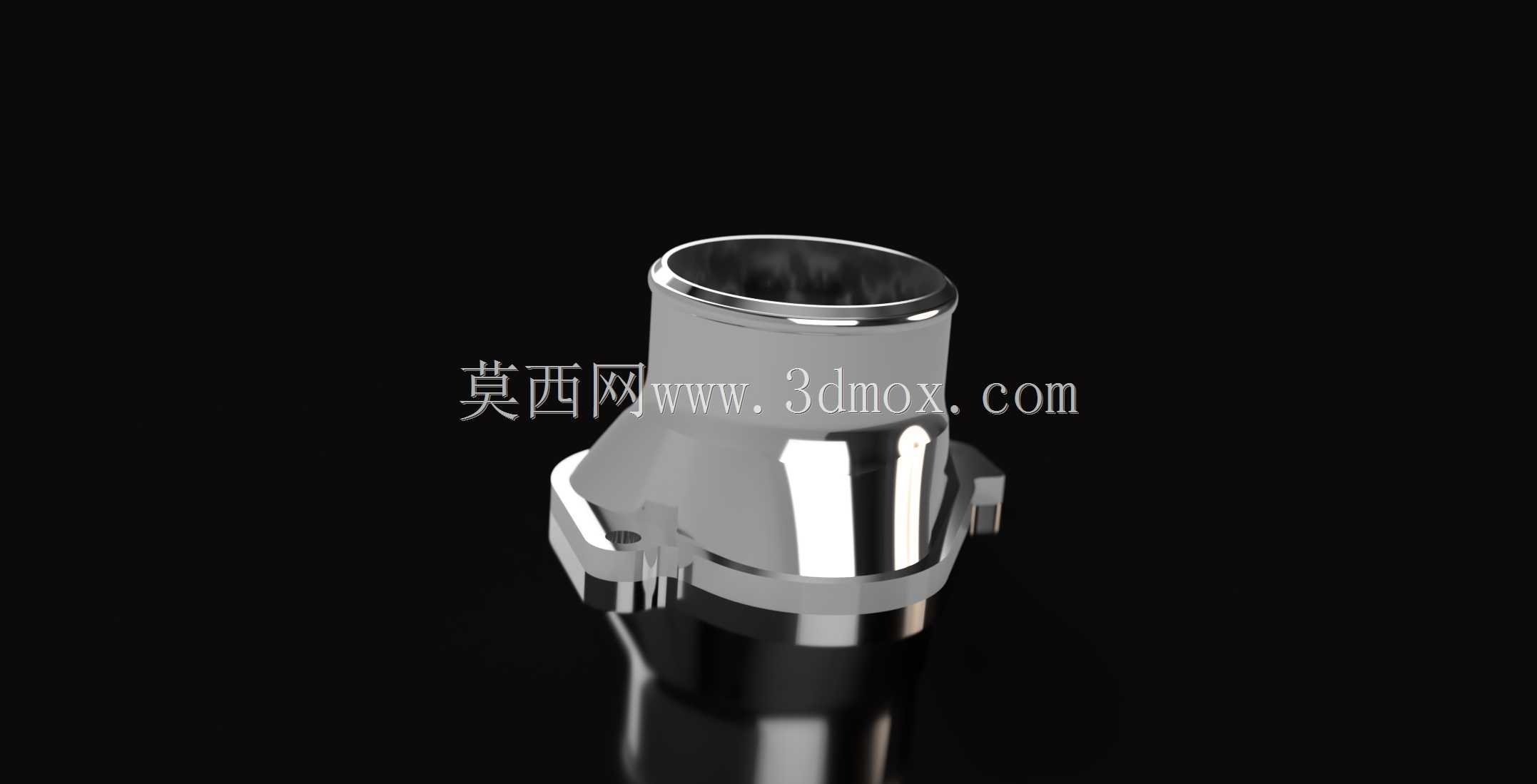

　　不管是替换高流量空滤的一阶进气改装，还是对接加大中冷后的二阶动力升级管路布局，都能直接适配，不需要现场反复修配接口形状。设计过程中优先考虑了发动机舱内的安装边界，整体外轮廓完全避开了周边的冷却水管、真空管路以及防火墙凸起结构，安装后不会和周边部件产生运动干涉，哪怕是更换了加大节气门的工况，适配结构的外壁厚度也预留了足够的安全余量，不会因为发动机运行中的振动出现开裂问题。针对不同的改装施工需求，设计阶段同步覆盖了两种连接方案的结构形态：一种是预留焊接斜面的结构，可直接与配套的威金斯套圈焊接为一体，适合硬管连接的高增压工况，焊接后的结构整体刚性更强，能承受更高的增压压力而不会出现脱管风险；另一种是自带3英寸硅耦合器脊位的结构，

　　不需要额外焊接作业，直接套入标准硅胶管后用喉箍锁紧即可完成安装，适合快装快拆的赛道日临时调校场景，拆装效率更高，也方便日常维护时快速检查节气门积碳情况。流道设计上没有采用简单的直筒转接结构，而是顺着异型节气门入口的气流走向做了渐变过渡的内壁曲面，尽可能降低气流从圆形管道进入异型节流阀时的局部压损，避免因为流道突然变向或者截面突变导致的进气紊流，影响节气门开度对应的空燃比控制精度，这一点对于转子发动机这类对进气波动格外敏感的动力单元来说尤为重要，能减少改装后出现的怠速不稳、低转速扭矩损失的常见问题。材质适配层面，该结构的脊状形态完全满足3D打印的工艺要求，可选用ABS、尼龙或者耐高温长丝材料直接打印成型，打印完成后只需要简单去除支撑、

　　打磨安装面即可装车使用，不需要额外的机加工工序，对于个人改装玩家或者小型改装店来说，不需要配备复杂的金属加工设备就能完成制作，大幅降低了小批量定制的成本。安装时只需要先将适配结构的异型端面与节气门本体对齐，穿入原车固定螺栓按照规定扭矩锁紧，再根据选用的结构形式完成焊接或者硅胶管连接即可，安装位的公差控制完全匹配原车节气门的密封面尺寸，配合常规的密封垫片就能实现可靠密封，不会出现增压工况下的漏气问题。需要注意的是，虽然结构设计已经考虑了发动机舱内的温度环境，若采用3D打印方案制作，需要选用耐温等级不低于120摄氏度的打印材料，避免长时间高负荷运行后材料受热变形导致密封失效，安装完成后需要手动转动节气门翻板，确认翻板全程运动不会与适配结构内壁产生刮蹭，同时检查周边管路的间隙，预留出发动机运行时的抖动余量，避免长期振动摩擦导致管路磨损。
