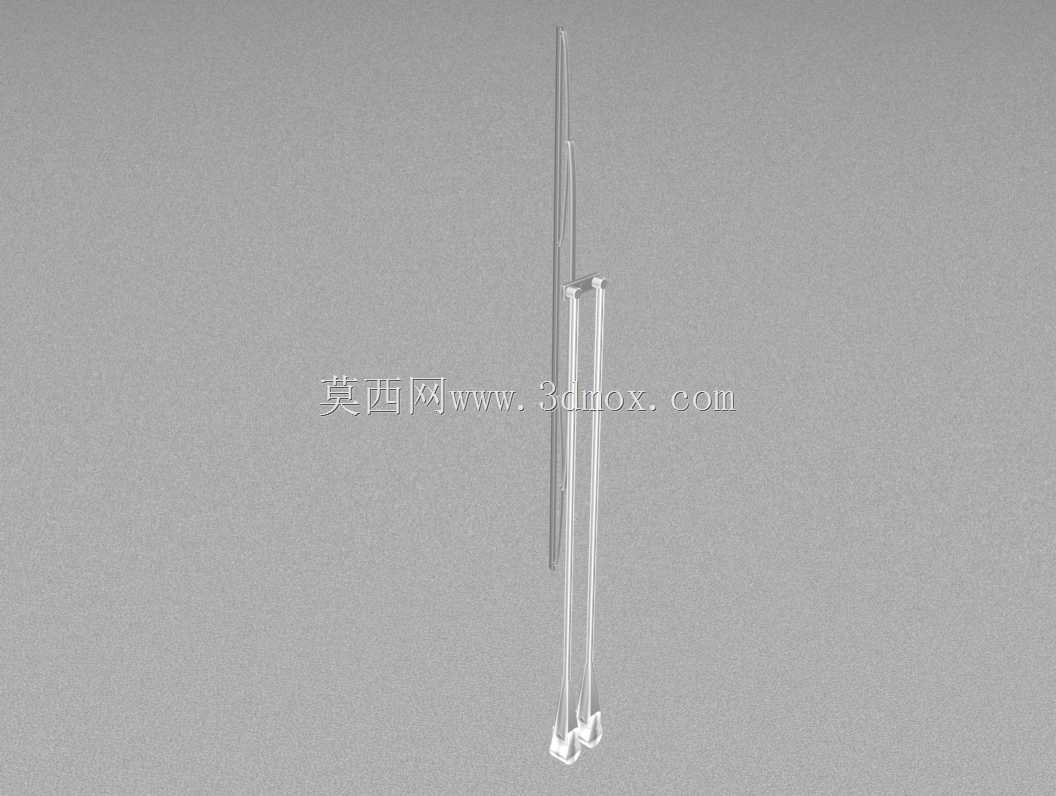

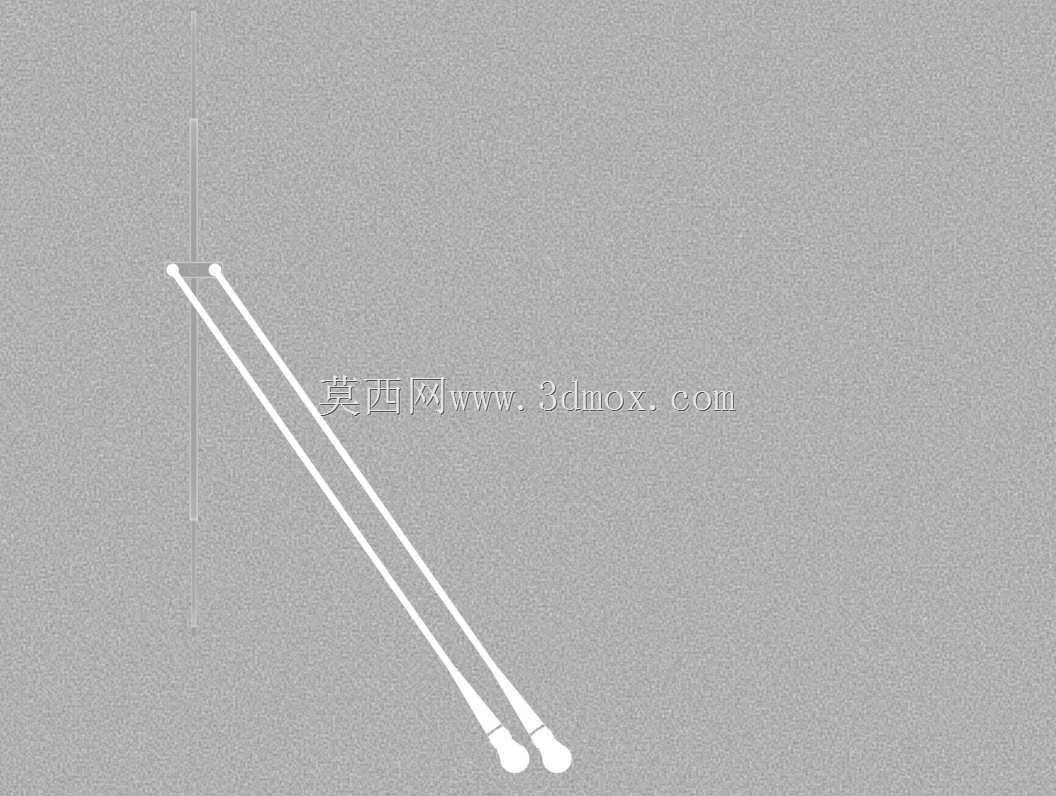

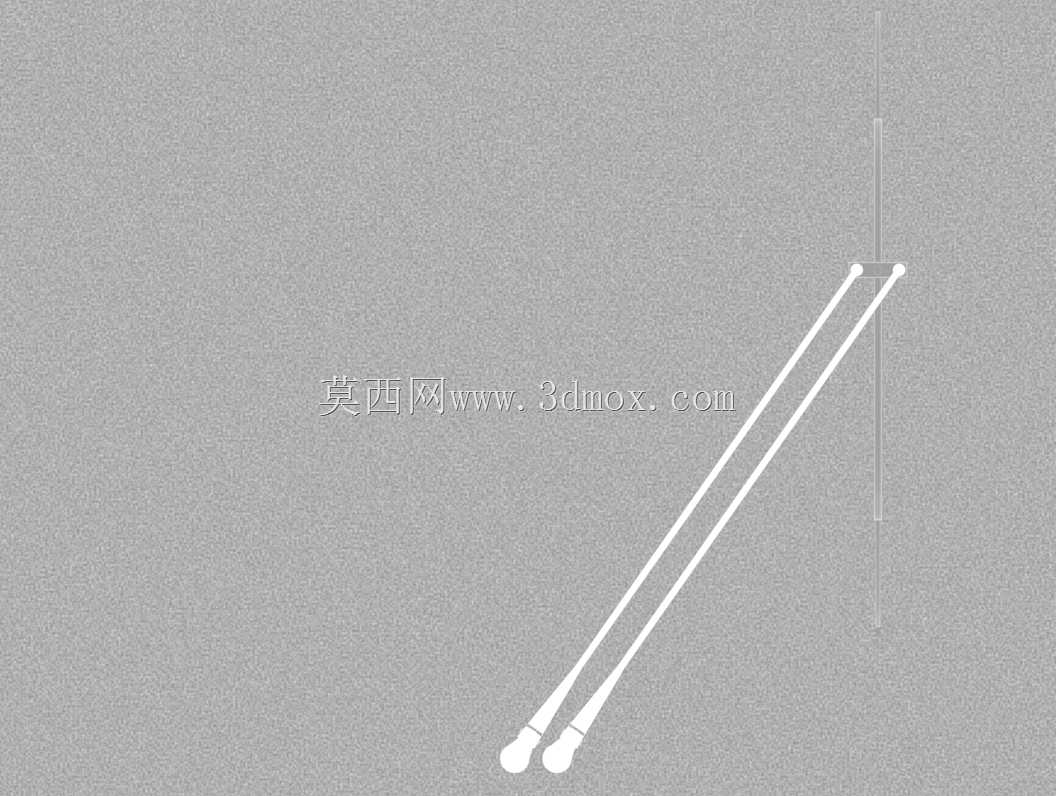

双驱动汽车雨刮器结构三维数模

　　日常做整车附件结构匹配时，雨刮系统的三维数模是车身附件模块里绕不开的核心件，这次拿到的双驱动刮水器结构，刚好对应多数乘用车型前风挡的刮拭需求。先从实际装车场景说，这套结构适配的是前风挡玻璃曲率在常规乘用车区间的车型，双驱动的布局区别于传统单电机带连杆的结构，两侧刮臂各有独立的动力输出端，能避免长连杆传动带来的间隙旷量，在低温环境下刮臂启动时的抖动问题会比单驱动结构改善很多。

　　做结构设计的时候，首先要卡的是安装边界，这套雨刮的刮臂转轴安装孔位，是按照前围板上方的流水槽预留空间做的匹配，转轴中心到风挡玻璃下边缘的垂直距离控制在常规车型的通用区间，刮臂的摆动角度经过校核，刮片覆盖的区域能满足国标要求的驾驶员视野区刮拭覆盖率，不会出现A柱下方的视野盲区残留。刮臂本身采用的是分段式压合结构，内置的弹簧能提供持续的下压力，保证刮片在高速行驶时不会因为风阻上浮，刮片和玻璃的贴合压力均匀分布在整个刮条长度上，避免局部压力过大导致刮条异常磨损，或是压力过小出现刮拭水痕的问题。

　　从功能特性上看，双驱动的结构取消了传统的长连杆传动组件，两个驱动单元分别对应左右两侧刮臂，运动同步性通过电控信号校准，相比机械连杆的硬连接同步，电控同步能在遇到卡滞时自动调整输出扭矩，避免连杆变形或是电机过载烧蚀。刮臂的停靠位置做了隐藏式设计，关闭雨刮后刮臂会停在风挡下边缘的流水槽内，不会遮挡驾驶员前方视野，同时也能减少高速行驶时的风阻噪点。

　　建模的时候要注意几个关键的配合尺寸，首先是刮臂转轴的同轴度，两个转轴的安装面平面度公差要控制在合理范围，不然工作时会出现刮臂跳动的问题；其次是刮片和玻璃的型面匹配，刮条的弧度要和风挡玻璃的曲面完全贴合，建模时要做曲面偏差分析，保证刮条整个长度方向和玻璃的间隙偏差不超过0.5毫米，不然工作时会出现刮拭不净的条纹。另外还要考虑维修拆装的空间，驱动单元的固定螺栓位置预留了足够的工具操作空间，不用拆卸整个前围装饰板就能完成驱动电机的更换，后期维保的便利性比传统结构好很多。

　　实际做整车匹配的时候，还要校核雨刮工作时和周边件的间隙，比如刮臂摆动到最高位置时，和引擎盖后边缘、A柱内饰板的间隙要留够，避免颠簸路况下出现磕碰异响；刮臂停靠时和流水槽内的排水孔、空调进风口盖板也要预留足够间隙，防止落叶等杂物堆积时卡滞刮臂。这套双驱动结构的雨刮，相比传统结构传动部件减少了近百分之四十，运动副的数量更少，长期使用后的磨损旷量也会更小，能有效延长雨刮系统的整体使用寿命，减少后期维保的更换频率。
