多相系统抽吸用文丘里式喷射器结构

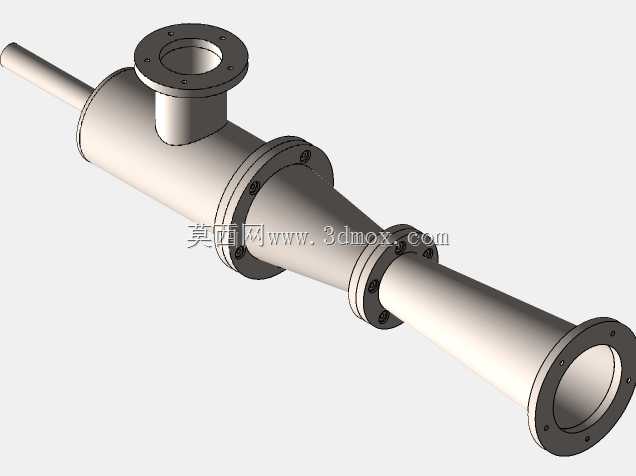

　　在化工、环保、食品加工等涉及多相物料输送的生产场景中，这类喷射设备是无需额外动力源即可完成流体抽吸、混合与输送的核心部件，常被用于真空抽取、气液混合、粉体气力输送、反应釜物料引射等工况，相比机械式真空泵或输送泵，它没有运动部件，运行过程无磨损、无泄漏风险，适配含固体颗粒、腐蚀性介质的复杂输送场景，维护成本远低于传统动设备。从结构设计逻辑来看，该喷射器采用经典的文丘里缩放管构型，整体沿轴向依次布置工作流体入口段、接收室、混合室、扩压段四个核心功能区，侧面垂直设置的法兰接口为被抽吸介质入口，轴向两端的法兰分别对应高压工作流体入口与混合流体出口，所有连接位置均采用凸面带颈法兰结构，法兰密封面的凸台高度、

　　螺栓孔分布圆直径均匹配常规工业管路的通用安装标准，可直接与同公称通径的工业管道对接，无需额外加工过渡接头。设计过程中首先要确定核心工况参数对应的结构尺寸：工作流体入口段的直管段长度需满足至少5倍公称通径的要求，保证高压工作流体进入喷嘴前流态稳定，避免出现偏流导致的抽吸效率下降；接收室的腔体直径需兼顾被抽吸介质的流通面积与流场引导效果，侧面入口的法兰轴线与混合室入口端面的距离经过流场仿真优化，可让被抽吸介质顺畅进入混合区，不会出现局部涡流滞止区；混合室采用等径直段结构，长度与直径的比值控制在4-6区间，保证高压工作流体与被抽吸介质在此处完成充分的动量交换，流速分布趋于均匀；扩压段采用锥角8°-12°的渐扩结构，

　　将混合流体的动压逐步转化为静压，降低出口处的流体阻力，同时避免锥角过大导致的流场脱壁、能量损失升高问题。从安装边界来看，该喷射器整体为轴向对称结构，安装时需保证轴向水平度偏差不超过1/1000，避免因重力导致的流场偏斜影响抽吸效率；侧面的被抽吸介质入口可根据现场管路布置调整朝向，但需保证入口前直管段长度不小于3倍接口通径，减少管路弯头带来的流态扰动；所有法兰连接位置的螺栓需采用对角分次拧紧的方式，保证密封面受力均匀，避免介质泄漏。在实际选型应用中，这类喷射器可根据工作流体的类型调整内部喷嘴的结构形式，若采用高压水作为工作介质，可搭配渐缩型喷嘴实现较高的真空度，用于抽吸气体或轻质粉体；若采用蒸汽作为工作介质，

　　可搭配缩放型喷嘴提升工作流体的出口流速，适用于大流量的液体抽吸与加热混合场景。结构建模过程中，所有法兰的尺寸、壁厚均参照压力容器相关标准选取，筒体部分的壁厚根据最高工作压力计算后保留足够的腐蚀裕量，法兰与筒体的连接位置采用全焊透角焊缝结构，焊接处做圆弧过渡处理，减少应力集中，适配带压工作的工况要求。设备的整体流道内壁做光滑过渡处理，没有突兀的台阶或锐角，可减少流体流动过程中的阻力损失，同时避免固体颗粒在流道内沉积堵塞，适配含少量固体杂质的多相介质输送场景。在污水处理的曝气工艺中，这类喷射器可利用高压水作为动力，将空气抽吸进入污水管道中完成气液混合，实现充氧曝气的效果，相比传统的曝气头，它不易被污泥堵塞，可长期稳定运行；在化工生产的真空蒸馏工序中，它可替代机械式真空泵抽取反应釜内的不凝性气体，即使被抽吸气体含有少量溶剂蒸汽也不会出现设备损坏的问题；在粉体输送场景中，它可利用压缩空气作为动力，将料仓内的粉体抽吸进入输送管路，实现密闭式粉体输送，避免粉体泄漏造成的粉尘污染。建模时对所有连接位置的密封槽尺寸、螺栓孔位置都做了参数化处理，可根据不同的公称压力等级快速调整法兰规格，适配不同压力等级的管路系统；整体结构没有复杂的异形曲面，所有零部件均可采用常规的车削、焊接工艺加工完成，加工难度低，制造成本可控，适合批量生产应用。
