多喷嘴泡沫浮选槽筒体结构设计

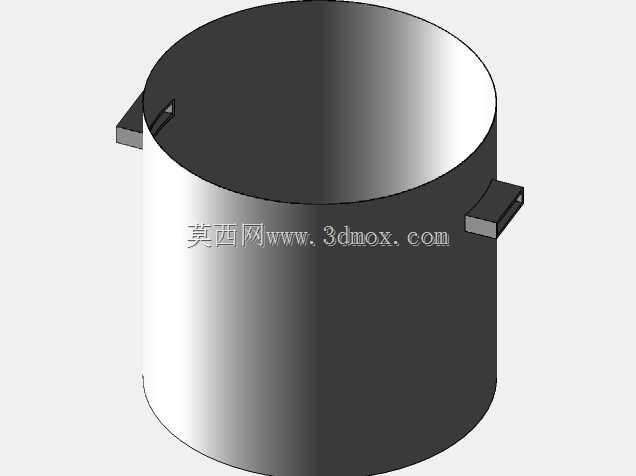

　　在矿物加工的浮选作业环节，浮选槽是承载矿浆、完成气泡矿化分离的核心载体，本次呈现的多喷嘴泡沫浮选槽筒体结构，针对常规浮选槽充气不均、矿化效率偏低的痛点做了针对性结构优化，适配中小规模选矿厂的粗选、扫选作业场景，也可用于化工、环保领域的固液分离浮选工序。从结构设计逻辑来看，该筒体采用直筒立式构型，整体为等截面圆柱结构，这种构型的核心优势是内部流场分布均匀，不会出现截面突变带来的矿浆紊流死角，避免粗颗粒矿物在槽底沉积堆积，减少日常生产过程中的槽体清堵工作量。筒体的壁厚设计充分考虑了矿浆的磨蚀特性，针对矿浆中固体颗粒的冲蚀磨损预留了足够的腐蚀裕量，内壁可根据实际处理矿种的磨蚀性选择衬耐磨橡胶、铸石或者高分子耐磨材料，

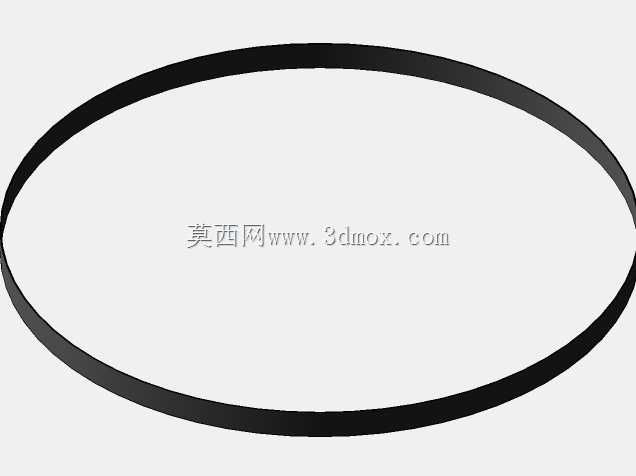

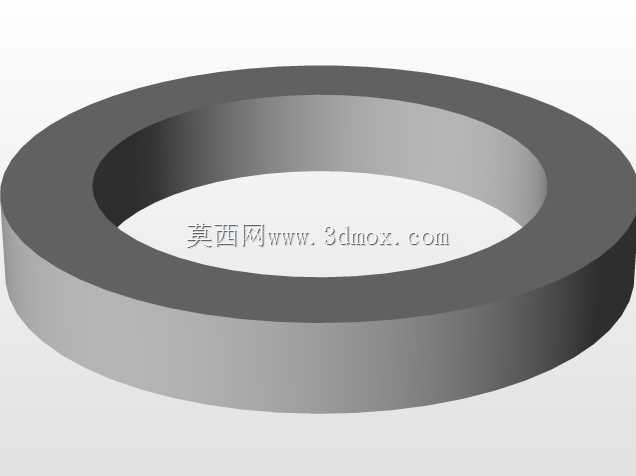

　　延长槽体的整体使用寿命。筒体顶部预留了泡沫溢流堰的安装边界，溢流堰采用环形水平布置，可保证各个方向的矿化泡沫能够均匀溢出，避免单侧泡沫堆积导致的精矿品位波动；筒体下部则预留了多组喷嘴的安装接口，接口沿筒体周向均匀排布，每组接口的安装角度经过流场仿真校核，可保证充气喷嘴喷出的空气与矿浆充分接触，在槽内形成均匀弥散的气泡群，提升气泡与目标矿物颗粒的碰撞概率。从安装边界来看，该筒体的底部设计有环形安装法兰，法兰上的螺栓孔沿周向均布，可直接与槽体下部的搅拌机构、尾矿排放段对接，安装时无需额外做结构改制，适配常规浮选设备的安装基座尺寸，筒体的高度与直径比例经过优化，既保证了足够的矿浆停留时间，让矿化过程充分完成，

　　又不会因为槽体过高导致泡沫上升距离过长，出现矿化颗粒脱落的问题。在实际生产应用中，该结构的浮选槽可根据处理量需求灵活调整喷嘴的数量与充气量，针对不同粒度、不同密度的矿物分选工况调整充气参数，比如处理细粒级矿物时可适当降低喷嘴出口流速，形成更小尺寸的气泡提升细粒颗粒的附着效率，处理粗粒级矿物时可适当提升充气量，形成承载力更强的气泡团，避免粗粒矿物在上升过程中脱落。筒体上部预留了给矿口的安装位置，给矿口采用切线方向进料的设计思路，让进入槽内的矿浆沿筒体内壁形成稳定的旋流，既可以让矿浆快速分散到整个槽体截面，又能避免给矿直接冲击槽内已形成的稳定泡沫层，减少精矿夹带脉石的问题。筒体侧面还预留了液位检测、药剂添加的接口位置，

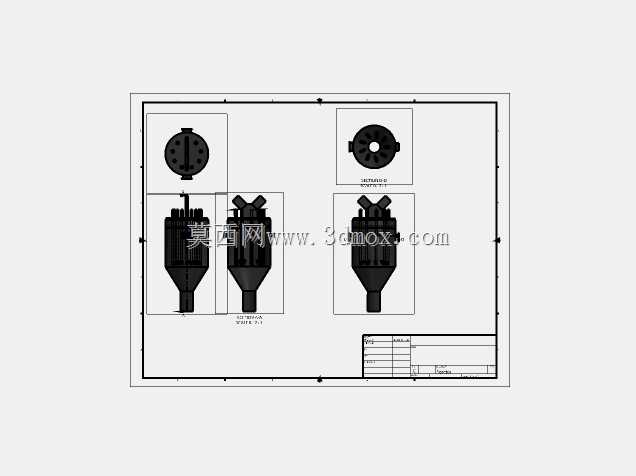

　　可直接配套常规的浮选液位控制系统、自动加药装置，实现浮选过程的自动化控制，无需在现场额外开孔焊接，减少现场安装的工作量。从结构强度校核的角度，该筒体在设计时考虑了满矿浆状态下的静压力、搅拌机构运行带来的动载荷以及生产过程中的振动影响，筒体上部设置了环形加强筋，提升槽体的整体刚性，避免长期运行过程中出现槽体变形，导致溢流堰水平度偏差，影响泡沫溢出的均匀性。不同于常规的机械搅拌式浮选槽，该多喷嘴结构的筒体设计将充气功能集成在槽体下部，可配合低压充气系统实现外部充气，降低搅拌机构的功率消耗，同时减少搅拌叶轮对矿化泡沫的剪切破坏，提升精矿的回收率。在设备检修维护方面，筒体下部预留了检修人孔的安装位置，当设备长期运行出现喷嘴堵塞、内壁衬层磨损时，检修人员可通过人孔进入槽内完成维护作业，无需整体拆解槽体结构，降低检修的时间成本。该筒体结构的外形尺寸适配10-20立方米级的浮选槽容积需求，可满足日处理量100-300吨规模选矿生产线的配置要求，既可以单槽使用完成粗选作业，也可以多槽串联配置完成粗选、精选、扫选的全流程浮选作业，适配有色金属矿、非金属矿、煤炭等多种矿物的浮选分选需求。在三维建模过程中，该结构的所有安装接口尺寸均按照行业通用标准设计，法兰尺寸、螺栓孔间距、接口管径都能和现有常规浮选设备的配套部件通用，设计人员可以直接在该筒体结构的基础上完成搅拌机构、泡沫刮板、尾矿阀等配套部件的装配设计，缩短浮选设备的整体设计周期。
