格洛克枪械配套选择开关结构设计

　　这套选择开关结构，最初是针对轻武器操作模块的功能需求做的适配设计，核心作用是在枪械射击模式切换、功能档位选择的场景下，提供清晰的档位反馈与可靠的结构锁止，避免使用过程中出现档位误触、切换卡滞的问题。从实际应用场景来看，这类选择部件除了在轻武器操作模块上使用，同结构逻辑也可迁移到小型工业控制设备的档位切换单元、手持检测仪器的功能选择模块上，只要是需要小空间内实现多档位稳定切换、操作反馈清晰的场景，这套结构的设计思路都有参考价值。

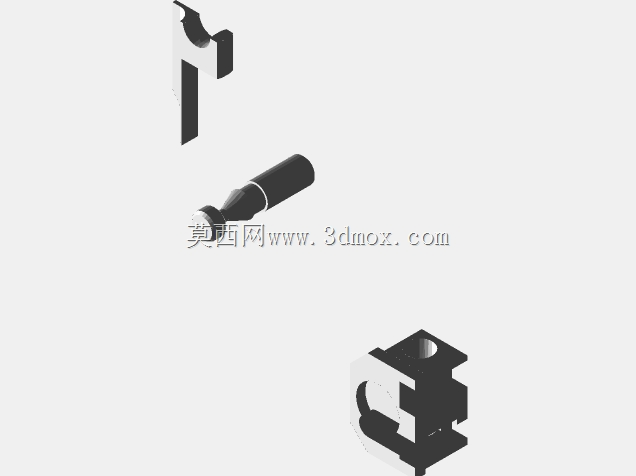

　　从功能特性上看，整个组件拆分为三个核心结构件：拨杆操作件、转轴传动件、基座固定件。拨杆操作件的外露部分做了圆弧过渡的防滑造型，手指接触的位置没有尖锐棱角，操作时施力方向与拨杆转动轨迹完全匹配，不需要额外施加侧向力就能完成档位切换，长期操作也不会出现硌手的问题。转轴传动件和基座之间做了定位珠配合的档位槽，每一个功能档位对应一个定位凹点，切换时定位珠在弹簧作用下卡入凹点，会发出清晰的咔嗒反馈，操作人员不需要目视查看，仅凭触感和声音就能确认档位是否切换到位，这一点在视线受限的操作场景下尤为重要。基座固定件的结构做了嵌入式安装的适配设计，安装边的厚度、定位孔的间距都严格匹配对应安装位的边界尺寸，不需要额外做结构修改就能直接嵌入安装位，安装后基座与安装面完全贴合，不会出现突出、松动的问题。

　　设计思路上，一开始就摒弃了多余的装饰性结构，所有外形特征都服务于功能需求：拨杆的长度是按照成年人手指操作的最优施力长度计算的，既不会因为太短导致操作时需要用指尖抠动、施力困难，也不会因为太长导致突出过多、容易被外物勾挂造成误切换。转轴的直径做了反复校核，既要保证转动时的结构强度，承受操作时的侧向力不会出现变形断裂，也要尽可能缩小直径，减少整个组件的占用空间，适配枪械握把、手持设备这类内部空间极其紧凑的安装环境。档位槽的角度是按照实际功能档位的数量设置的，相邻档位之间的转动角度控制在30度以内，单次操作的转动幅度不需要过大，手指小范围活动就能完成档位切换，操作流畅度更高。

　　外形尺寸与安装边界方面，整个组件装配完成后的最大外轮廓尺寸控制得非常紧凑，横向最大宽度不超过18mm，纵向突出安装面的高度不超过12mm，嵌入安装位的深度不超过15mm，安装孔采用对称布置的两个M2螺丝孔，孔间距为12mm，安装时只需要在安装面上开出对应尺寸的嵌入槽，预钻两个螺丝底孔就能完成固定，不需要做复杂的结构避让。所有活动部件之间的配合间隙都控制在0.02mm到0.05mm之间，既保证转动时没有卡滞感，也不会因为间隙过大出现晃动、档位偏移的问题。材质选择上，外露的拨杆和基座采用高强度工程塑料注塑成型，重量轻、强度足够，还能避免金属部件在低温环境下粘手的问题；内部的转轴、定位珠、弹簧采用不锈钢材质，长期使用不会生锈，也不会因为反复摩擦出现磨损松旷的问题，整套结构的使用寿命可以满足上万次切换操作的需求，不需要频繁维护更换。

　　实际做结构验证的时候，还特意针对误触场景做了优化：拨杆的转动阻尼做了匹配调整，正常操作时的施力在15N左右，既不会因为阻尼太大导致操作费力，也不会因为阻尼太小，被衣物、其他外物轻轻刮蹭就出现档位切换。定位珠的弹簧弹力也经过反复调试，档位卡入后的保持力足够，即使设备受到一定程度的震动、冲击，档位也不会自行偏移，保证功能状态的稳定性。这套结构的三维模型完整还原了所有配合特征，不管是用来做同类型选择开关的结构参考，还是直接调整尺寸适配其他安装场景，都能直接提取结构参数使用，不需要重新从零开始做结构设计，能节省不少前期方案验证的时间。
