卫星接收设备分体式LNB固定支架结构

　　在卫星信号接收系统的户外部署场景中，高频头（LNB）的安装固定精度直接决定信号接收的信噪比与稳定性，这款分体式LNB支架正是针对定制化卫星接收单元的安装需求设计的专用固定构件。不同于常规一体式LNB馈源支架，该支架采用可对半拆分的结构设计，无需提前将馈源套入支架内孔，可在馈源与馈线完成预连接后，从侧面扣合完成装配，大幅降低现场安装的操作难度，尤其适合后期改造、馈线已布设完成的加装场景，避免拆卸馈线带来的信号损耗与密封失效风险。

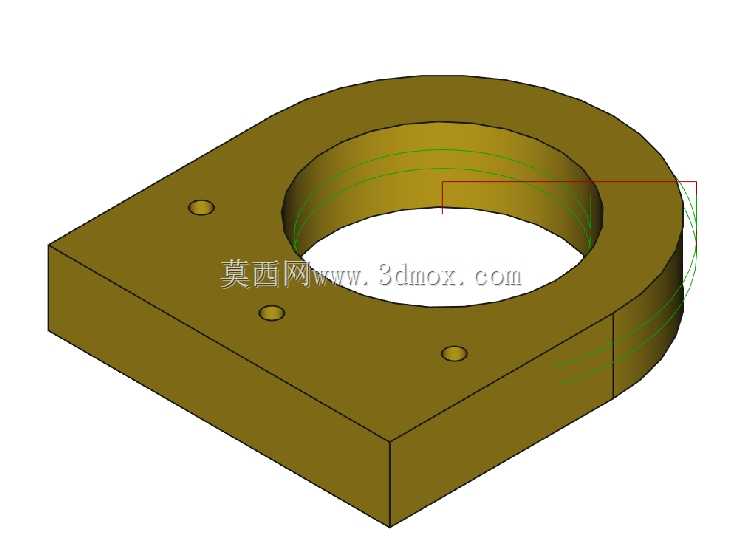

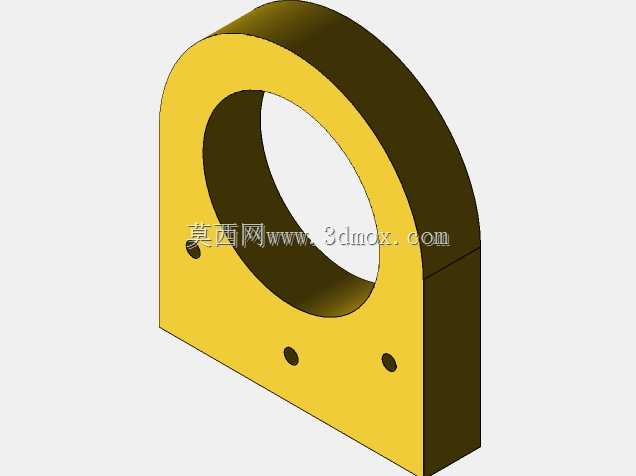

　　从结构设计逻辑来看，支架主体采用带圆角的方形安装基板作为承载基础，基板中心开设大直径通孔，通孔内径与对应规格LNB的夹持外径匹配，孔壁预留均匀的贴合面，扣合后可形成完整的环形夹持面，保证对LNB筒体的周向固定力均匀，避免长期户外使用受风力载荷出现偏心、偏转问题。基板平面上均匀分布三个小直径安装沉孔，孔位对应卫星接收馈源盘或者支臂的安装点位，沉孔设计可让固定螺丝的头部完全沉入基板平面内，不会出现凸起干涉，保证支架与安装基面的完全贴合，消除安装间隙带来的位置偏移。

　　设计过程中特意将支架的分体切割面设置在通孔的径向平面上，切割面采用平直铣削加工，两半支架扣合后贴合面无明显缝隙，不会因分体结构降低整体的结构刚性，夹持LNB时不会出现夹痕或者受力不均的情况。支架的基板厚度经过载荷校核，在常规户外12级风载荷工况下，基板的最大形变量控制在0.1mm以内，足以保证LNB的指向精度不会因结构形变出现偏移，避免信号接收质量下降。方形基板的边角做了R角过渡处理，没有尖锐的棱角，一方面可以降低安装过程中划伤操作人员、划破馈线保护层的风险，另一方面也能减少风阻，降低强风环境下支架承受的风载荷，提升整体安装的可靠性。

　　从安装边界来看，该支架的方形基板外轮廓尺寸适配常规Ku波段定制LNB的安装支臂间距，三个安装孔的孔位公差控制在±0.05mm以内，可直接与对应规格的馈源盘安装位匹配，无需现场二次打孔。中心通孔的轴向长度经过优化，既保证足够的夹持接触面积，避免LNB出现轴向窜动，又不会过度遮挡LNB的信号接收面，不会对信号接收造成遮挡损耗。两半支架扣合后，可通过基板外侧的配套卡箍或者直接通过三个安装螺丝的锁紧力实现抱紧，安装时可先将两半支架扣在LNB筒体的指定位置，调整好LNB的极化角后再锁紧固定螺丝，极化角调整的操作空间充足，无需反复拆装支架。

　　在实际工程应用中，这类分体式支架尤其适合多星接收的定制化馈源组安装场景，常规一体式支架在多馈源密集排布时，往往需要逐个套入LNB再调整位置，相邻支架之间容易出现干涉，而分体式支架可在所有馈源位置初步定位后，逐个扣装固定，大幅提升多馈源系统的安装调试效率。同时，分体结构也方便后期维护更换LNB，无需拆卸整个馈源盘的固定结构，只需松开对应位置的安装螺丝，分开两半支架即可取下LNB，维护操作的工作量可降低60%以上。支架的材质选用常规防锈金属材质，表面做氧化或者喷塑处理，可适应户外高温、高湿、盐雾等复杂环境，长期使用不会出现锈蚀、结构强度下降的问题，满足卫星接收设备10年以上的户外使用寿命要求。
