多段伸缩式卡马拉传感天线结构设计

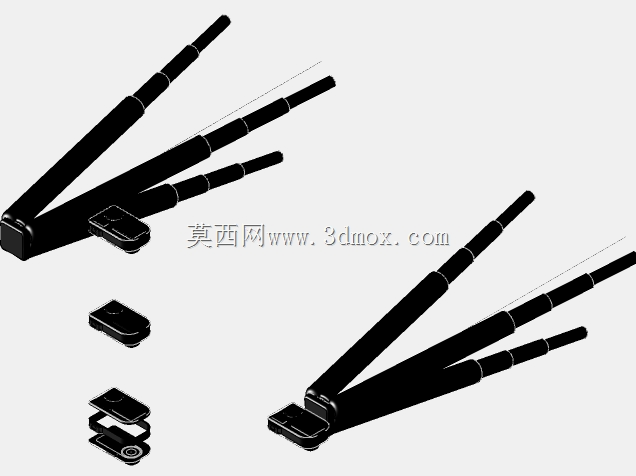

　　在户外无线信号采集、近场通讯测试、便携探测设备的配套结构选型中，这类多段伸缩的卡马拉天线结构是很常见的传感配套部件，很多刚接触结构设计的工程师容易把它和普通民用拉杆天线混淆，实际上它的结构强度、转动阻尼、伸缩定位精度都要比普通消费级天线高一个等级，毕竟要适配工业级传感设备的使用工况，不能出现轻微磕碰就弯折、伸缩段松垮下垂、转动角度无法锁止的问题。从结构拆分来看，这套设计把整个部件拆成了多节嵌套的伸缩臂段、底部铰接安装座、配套固定卡扣三个核心部分，没有做一体化的注塑或者冲压结构，就是为了兼顾收纳体积和展开后的工作长度。做这类伸缩结构的时候，最容易忽略的是每节臂段的配合公差，很多新手建模的时候直接按等直径差做嵌套，实际装配后要么伸缩卡顿，要么间隙过大晃动量超标，这套设计里每节臂的衔接处都做了微小的锥度过渡，末端带定位凸点，完全伸出后每段之间能形成稳定的过盈配合，不会因为设备移动或者风吹出现段节回缩的问题，同时收纳的时候只需要施加轴向推力就能逐段收回，不需要额外的锁止开关，减少了零件数量也降低了故障概率。底部的铰接座是整个结构的受力核心，它要承担所有臂段完全展开后的倾覆力矩，所以建模的时候特意把铰接轴的位置做了偏心处理，当臂段转动到垂直于安装面的工作角度时，铰接座的限位面会和臂段根部的贴合面完全抵死，把弯矩直接传递到安装基座上，而不是让铰接轴单独承受剪切力，这一点在户外使用的时候尤其重要，比如遇到阵风或者轻微剐蹭，

　　不会出现铰接处断裂或者角度偏移的问题。配套的固定卡扣是用来在收纳状态下固定折叠后的臂段的，卡扣的卡合量做了1.2mm的预留，既不会因为公差累积出现卡不上的问题，也不会因为卡合过紧导致需要掰开的时候用力过大把臂段扯变形，卡扣本身带轻微的回弹悬臂结构，不需要额外加装弹簧，靠自身材料的弹性就能实现卡紧和脱开。从安装边界来看，整个部件完全收纳折叠后，整体厚度不超过安装座本身的高度，投影面积和普通名片大小接近，不会占用设备内部过多的布局空间，适合集成在便携探测仪、野外信号传感节点、小型通讯中继设备的外壳侧面或者顶部，安装的时候只需要在设备壳体上预留两个对应安装孔，用两颗M2的螺丝就能把铰接座完全固定，不需要做额外的支撑结构。展开状态下，

　　多节臂完全伸出后总长度能满足2.4G、Sub-G等常用无线传感频段的信号接收长度要求，多段伸缩的设计也让使用者可以根据实际信号强度调整伸出的段数，不需要每次都完全展开，在狭窄空间作业的时候可以只伸出1-2段，避免天线过长碰到周边障碍物。很多工程师在做这类天线结构建模的时候，容易忽略伸缩段的壁厚差，要是每段壁厚做的一致，嵌套后最外层的臂段直径会做的过大，既不美观也增加重量，这套设计里从最内段到最外段，每节臂的壁厚逐段递减0.15mm，既保证了每段的结构强度，也把最外层的臂段直径控制在了合理范围内，整体重量控制的很好，不会因为天线过重导致设备安装后出现重心偏移的问题。另外在铰接处的阻尼设计上，没有采用额外的阻尼脂或者阻尼垫片，

　　而是靠铰接轴和轴孔之间的过盈配合来实现转动阻尼，转动的时候有明显的段落感，调整到任意角度都能稳定停住，不会因为自重下垂，这种设计的好处是长期使用后不会因为阻尼脂干涸或者垫片磨损出现阻尼失效的问题，适合在温差较大的户外环境使用，不会因为低温导致阻尼脂凝固转动卡顿，也不会因为高温导致阻尼脂融化流出污染设备外壳。在细节处理上，每节伸缩臂的末端都做了圆角过渡，没有尖锐的边角，伸缩操作的时候不会划伤操作人员的手，安装座的边角也都做了C0.3的倒角，和设备外壳装配后不会出现明显的拼接缝隙，整体外观一致性很好。这类结构除了用作传感设备的信号接收天线，也可以经过小尺寸调整后用作小型设备的折叠支撑脚、便携探测设备的探针导向结构，核心的伸缩嵌套+铰接限位的设计思路是通用的，建模的时候把每一段的配合关系、铰接处的限位角度、卡扣的卡合行程都做了参数化处理，后续调整尺寸的时候只需要修改对应参数就能快速衍生出不同长度、不同安装尺寸的变体结构，不需要重新绘制整个装配体，能大幅缩短同类型部件的设计周期。
