选矿厂磨矿作业生产线整体布局

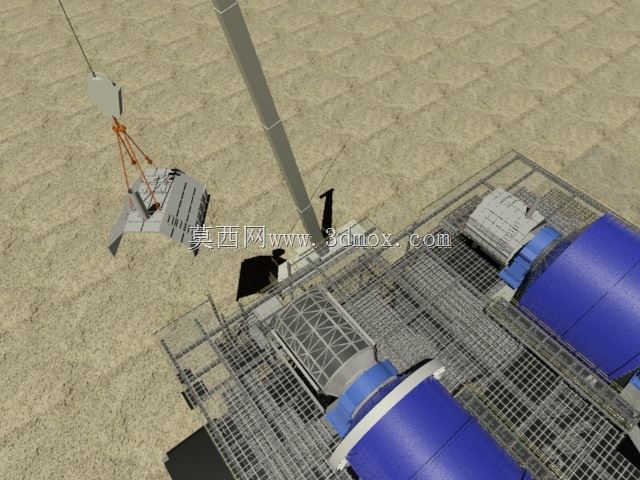

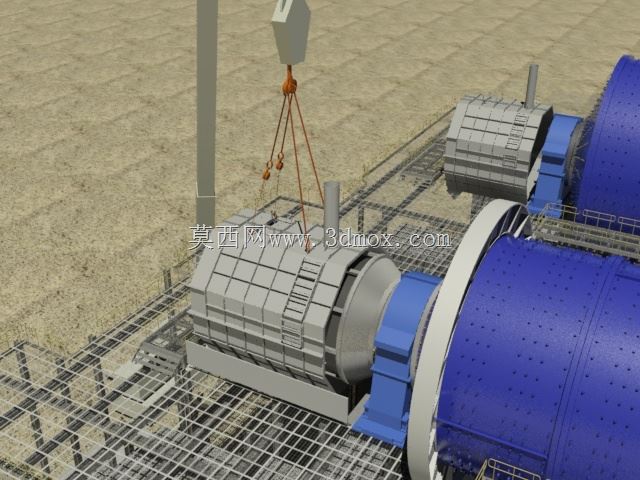

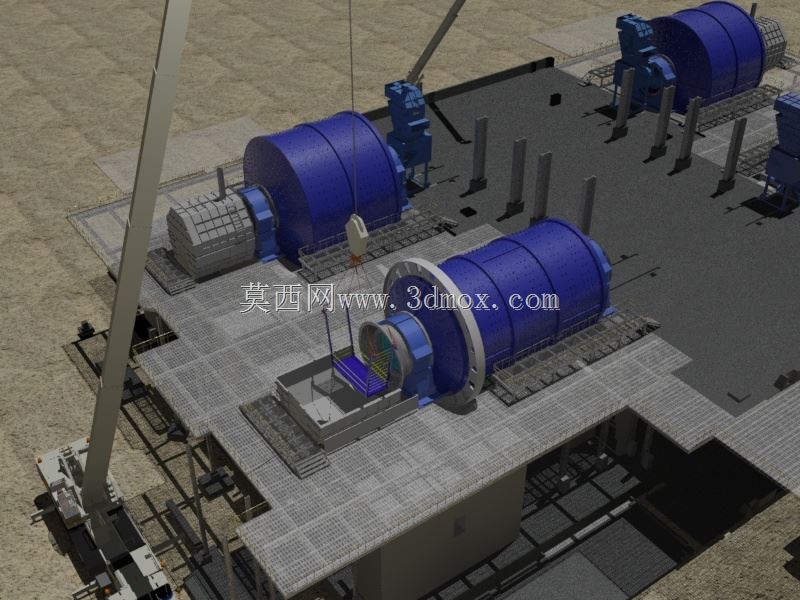

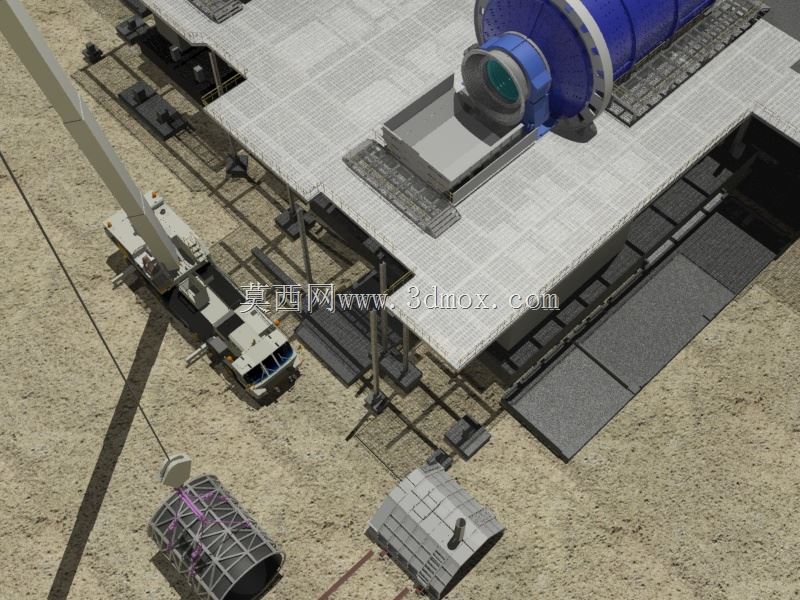

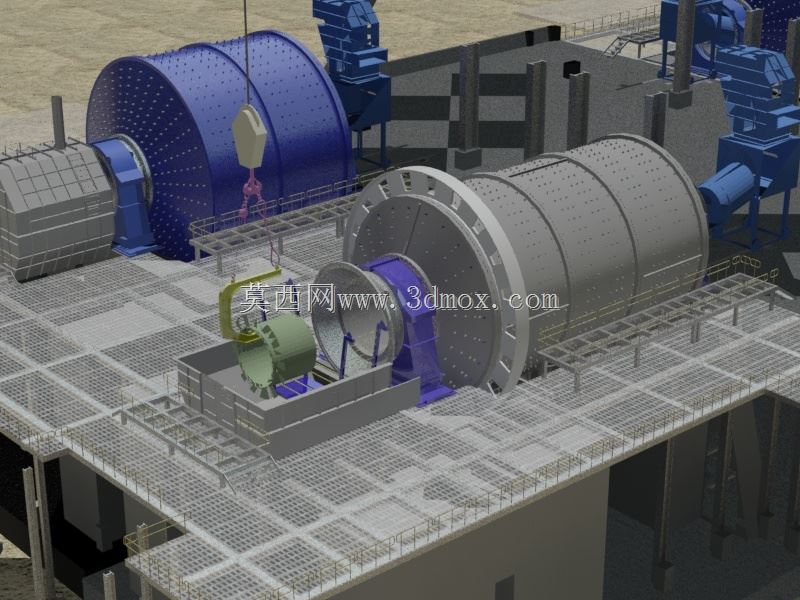

　　这套三维布局还原的是山地选矿厂磨矿工段的实际作业场景，核心围绕磨矿环节的设备排布、物料流转路径与配套吊装设施做了等比例还原，完全贴合中小型选矿厂的现场建设逻辑。从现场作业逻辑来看，磨矿是选矿流程里衔接破碎与选别的核心环节，原矿经破碎后粒度达标，通过输送设备送入球磨机筒体内部，依靠筒体内钢球的冲击与研磨作用将矿石磨至单体解离粒度，为后续浮选、重选等选别作业提供合格矿浆。模型里的两台大型卧式球磨机沿厂区纵向排布，筒体采用分段式法兰连接结构，端盖配置了大直径中空轴用于进出料，筒体外部的加强筋布局完全参照实际设备的受力要求设计，避免长期运转过程中筒体变形。配套的吊装设施布置在球磨机进料端上方，采用单梁桁架式起重机结构，

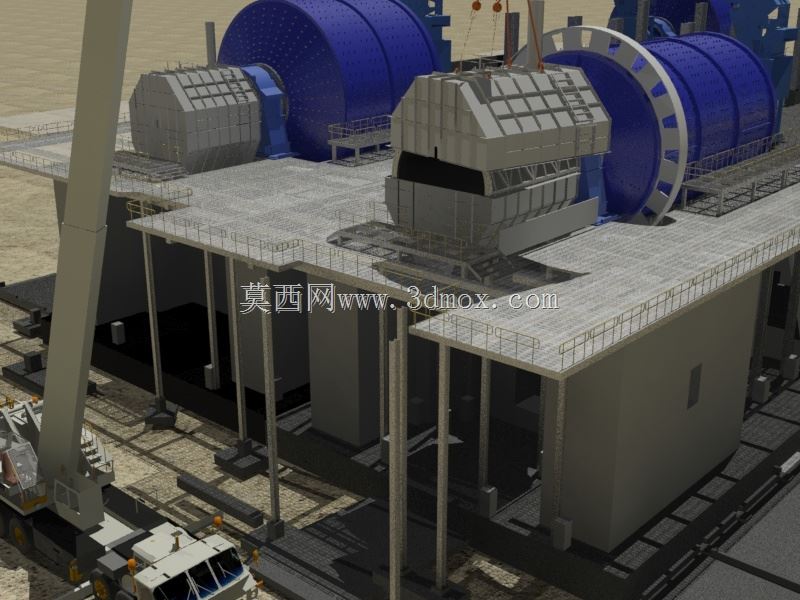

　　起重臂的回转半径覆盖球磨机进料口、备件堆放区与检修平台，日常生产中可完成钢球补充、衬板更换、易损件吊装等作业，不需要额外调用移动起重设备，大幅压缩检修停机时长。设备周边的格栅式操作平台按照人体工程学高度设置，平台格栅的开孔尺寸兼顾防滑与漏料需求，平台边缘设置了符合安全规范的防护栏，巡检人员可沿平台通道完成设备点检、润滑加注、进料口堵塞清理等日常操作。从设计思路上，这套布局优先考虑了物料的自流输送逻辑，球磨机进料端标高高于出料端，磨好的矿浆可依靠重力沿溜槽流入后续分级设备，减少不必要的泵送环节，降低生产过程中的能耗与设备维护量。安装边界方面，球磨机基础采用整块钢筋混凝土浇筑，基础预留的地脚螺栓孔位置与设备底座的安装孔完全匹配，

　　基础边缘与厂区围墙、其他配套设备的间距满足设备检修时的部件吊装空间要求，起重机的轨道梁立柱基础与球磨机基础做了分离设计，避免起重作业时的振动传递到球磨机，影响设备的运转同心度。模型里还原的地面做了硬化处理，同时预留了排污沟槽，生产过程中跑冒的矿浆、设备冲洗废水可沿沟槽汇集到污水处理环节，避免厂区地面积浆影响巡检通行。进料端的吊装区域地面做了加厚处理，可承受钢球堆放、衬板临时堆放的载荷，不会出现地面沉降问题。从功能特性来看，这套磨矿生产线配置的球磨机采用边缘传动结构，传动装置布置在筒体侧面，相比中心传动结构维护难度更低，适合中小型选矿厂的运维能力，筒体衬板采用波浪形耐磨衬板，可在运转过程中将钢球带到更高的下落高度，提升研磨效率，

　　衬板的固定方式采用楔块压紧，更换时不需要大量拆卸螺栓，缩短衬板更换的作业时间。生产线的进料端配置了给料溜槽，溜槽内壁铺设了耐磨衬板，可承受矿石下落的长期冲击，溜槽的倾斜角度大于矿石的安息角，避免湿黏矿石在溜槽内堵塞。整个布局里的设备间距、通道宽度都符合选矿厂安全规范要求，主巡检通道宽度满足日常巡检与小型工具转运的需求，设备之间的检修间距可满足减速机、电机等部件的整体吊装更换，不需要在检修时拆除周边其他设施。在实际生产场景中，这类磨矿工段可处理有色金属矿、黑色金属矿等多种矿石物料，通过调整筒体内钢球的级配、筒体的运转转速，可适配不同硬度、不同入料粒度的矿石磨矿需求，最终产出的矿浆粒度可通过配套分级设备的参数调整实现控制，保障后续选别作业的回收率指标。模型里还原的管线排布也贴合现场实际，润滑管路沿设备底座边缘布置，避免被物料砸损，供电线缆采用桥架架空铺设，远离矿浆飞溅区域，降低线缆腐蚀破损的风险。
