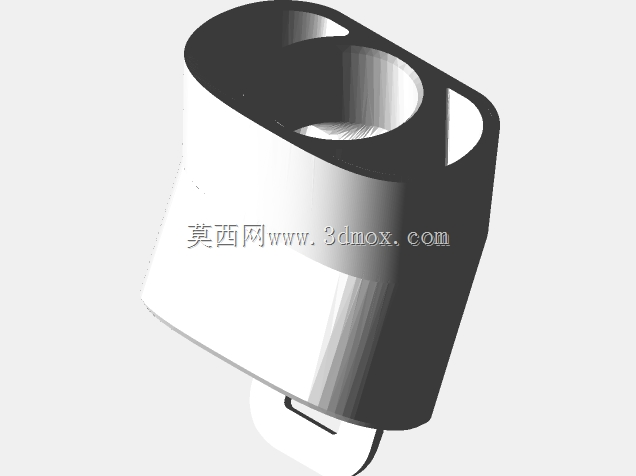

呼吸面罩用HME过滤器适配连接结构

　　在临床呼吸支持、呼吸道传染病防控、居家氧疗等场景中，呼吸回路的密闭性与组件适配性直接影响通气效率与防护安全，这款适配结构正是为解决HME过滤器与不同规格呼吸面罩的快速对接需求开发的专用连接部件。从实际使用场景出发，该连接件需要同时满足快速插拔、密封无泄漏、气流阻力低、兼容主流接口规格的核心要求，设计阶段首先梳理了临床常用的面罩接口外径、HME过滤器端的标准接口尺寸，将连接端的公差配合控制在医用塑料件的合理区间内，避免过紧导致插拔费力、过松出现漏气脱落的问题。结构上采用双侧快插式设计，一端匹配面罩端的凸起接口，内壁做了微倒角处理，安装时可顺着导向斜面滑入到位，无需额外旋转锁紧，单手即可完成操作，适配急救场景下快速组装回路的需求；

　　另一端对接HME过滤器，接口深度做了冗余设计，即使过滤器端存在小幅尺寸公差，也能保证足够的插接深度，避免通气过程中受管路牵拉出现脱开。外形采用流线型过渡结构，内部流道做了等径圆滑处理，没有突兀的截面突变，最大程度降低气流通过时的阻力，减少患者呼吸做功，避免因流道弯折产生湍流造成的通气噪音、水汽凝结堵塞问题。安装边界方面，整体轴向长度控制在较短区间，不会在面罩与过滤器之间形成过长的悬臂结构，减少面部受重压迫感，同时外表面做了防滑纹理处理，佩戴手套操作时也能稳定握持完成插拔。设计过程中充分考虑了一次性使用场景的材料特性，适配常规医用级注塑材料的成型收缩率，所有壁厚保持均匀，避免注塑成型时出现缩痕、翘曲变形，边角位置全部做圆弧过渡，

　　没有尖锐棱角，防止使用过程中划伤医护人员或患者皮肤，也避免应力集中导致的部件开裂。在回路组装时，该连接件无需额外密封件，依靠插接面的过盈配合即可实现密封，减少配件数量，降低现场组装的复杂度，同时兼容常规的湿热交换过滤器、人工鼻等常用呼吸回路配件，不需要针对不同品牌配件单独开发转接结构，大幅提升了配件通用率。针对呼吸道传染病防控场景的使用需求，结构上没有卫生死角，外表面光滑无凹槽，使用后可按照医疗废物规范处置，不会残留污染物造成交叉感染风险。气流通道的内径匹配常规呼吸回路的通径要求，不会因为增设连接件造成通径缩小，保证潮气量输送准确，无论是用于有创通气的回路转接，还是无创面罩的过滤器加装，都能满足通气参数的精度要求。

　　在结构强度校核阶段，针对插拔受力、管路牵拉受力做了针对性的加强设计，连接端的根部做了加厚处理，承受常规插拔力、牵拉拉力时不会出现断裂，同时整体重量控制在较轻水平，加装在面罩上不会额外增加面部负载，提升长时间佩戴的舒适度。
