柴油机燃油系统喷射部件结构设计

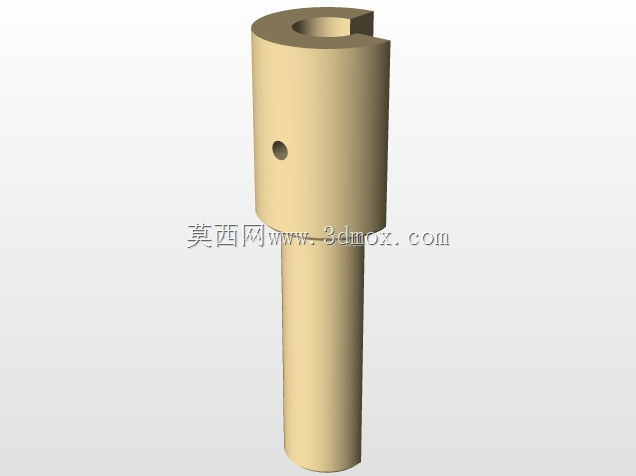

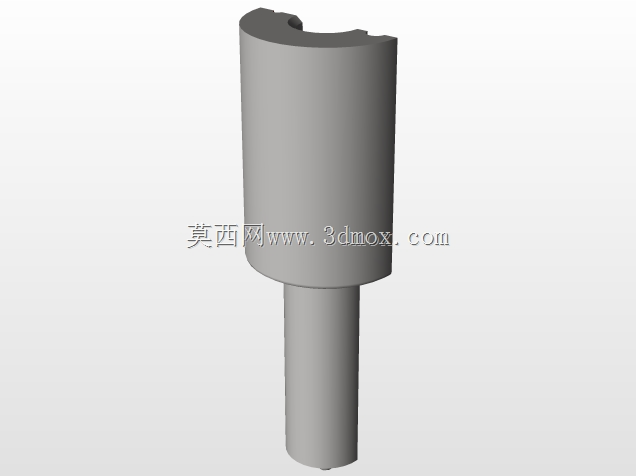

　　在商用车柴油机、非道路移动机械动力单元的燃油供给系统中，这类喷射部件是决定燃油雾化质量、燃烧效率的核心执行元件，直接关联整机的排放表现与动力输出特性。日常做动力总成匹配时，首先要明确该部件的安装边界：主体圆柱段外径需与气缸盖的安装座孔保持H7/h6的间隙配合，避免安装后出现同轴度偏差导致的喷油偏斜，下方伸出的杆段长度要严格匹配缸盖内的安装深度，保证顶端喷射端面与燃烧室的相对位置符合设计要求，顶端的缺口结构是安装定位用的卡位结构，装配时要与缸盖座上的定位凸台完全契合，防止工作过程中受燃油脉冲压力出现周向转动，影响喷油角度。

　　从功能逻辑上看，该部件属于燃油泵末端的高压输出终端，承担着将高压燃油按设定角度喷入燃烧室的作用，其内部流道的设计直接影响燃油的喷射压力损失，建模时需要重点保证内部通流截面的光滑过渡，避免出现直角台阶造成的燃油紊流，减少高压燃油的压力损耗。实际台架测试中，这类部件的顶端密封端面平面度需要控制在0.01mm以内，否则会出现高压燃油泄漏，导致系统建压不足，直接造成柴油机怠速抖动、动力输出不足的故障。

　　设计这类部件时，首先要匹配对应排量柴油机的燃油喷射压力要求，不同功率段的机型对部件的壁厚要求存在差异：大马力高压共轨机型的喷射压力可达1600bar以上，主体圆柱段的壁厚需要满足高压工况下的强度要求，避免长期受脉冲压力出现疲劳开裂；而小排量非道路柴油机的喷射压力相对较低，可在保证强度的前提下适当优化壁厚，降低零件重量。外形设计上采用阶梯轴式的圆柱结构，一方面是适配缸盖的阶梯安装孔结构，另一方面圆柱面的加工工艺性更好，可通过外圆磨一次装夹完成主要配合面的加工，有效控制形位公差。

　　在实际应用场景中，这类部件除了常规车用柴油机，还会配套在柴油发电机组、农用拖拉机、工程机械的动力系统中，不同应用场景对部件的耐温、耐腐蚀性要求存在区别：比如工程机械长期在高粉尘、高湿度环境下作业，部件外露部分的表面需要做氧化处理，提升抗锈蚀能力；发电机组长期处于恒定转速工况，部件的抗疲劳性能要求更高，需要对应调整材料的热处理工艺，保证长期交变载荷下的使用寿命。建模过程中需要重点关注安装配合面的公差标注，定位缺口的对称度需要控制在0.02mm以内，否则装配后会出现卡位偏差，导致密封失效；下方杆段与主体段的同轴度公差不能超过0.015mm，避免装入安装孔后出现卡滞，影响后期维护拆卸。

　　很多刚接触动力系统设计的工程师容易忽略这类部件的安装避让空间，建模时除了零件本身的结构，还要预留出周边高压油管接头、线束插件的安装空间，主体圆柱段的周边要留出至少8mm的操作空间，方便装配时使用套筒完成紧固作业，避免出现工具干涉导致的装配扭矩不足。另外顶端喷射端的结构角度需要匹配燃烧室的形状，直喷式柴油机的喷射端缺口方向要对应燃烧室的涡流方向，保证喷出的油束能与空气充分混合，提升燃烧效率，降低颗粒物排放。从加工工艺角度考虑，这类零件的整体结构采用回转体加局部缺口的设计，可大幅降低加工难度，主体外圆通过车削、磨削即可完成高精度加工，顶端的定位缺口可通过铣削一次加工成型，不需要复杂的工装夹具，适合批量生产，能有效控制制造成本，同时也能更好地保证批次零件的一致性，减少装配时的选配工作量。
