Pedrollo卧式离心泵结构三维设计

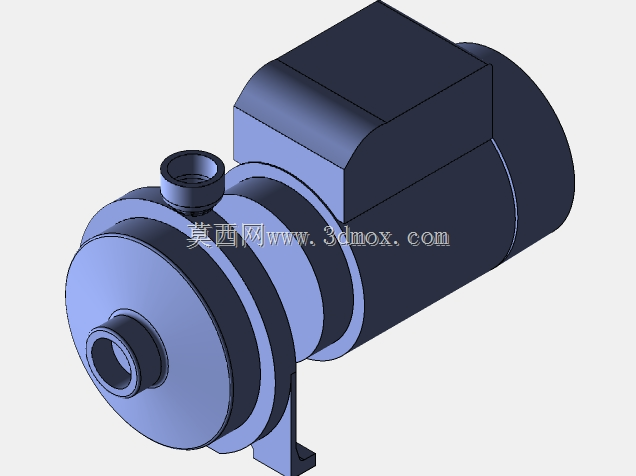

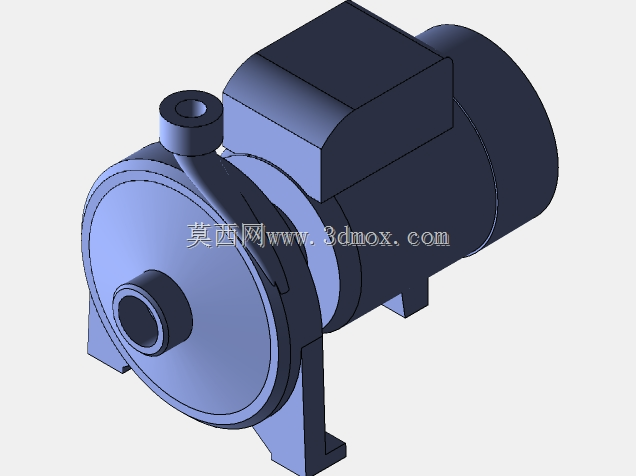

　　在民用供水、小型工业循环、农田灌溉这类对泵组紧凑性、运行稳定性有明确要求的场景里，Pedrollo这款卧式直联离心泵的结构设计，一直是不少选型人员做方案对标时的参考对象。做这类泵的三维建模时，首先要抓准直联结构的核心逻辑——泵体与电机端采用同轴直连设计，取消了传统联轴器结构带来的额外安装空间需求，也避免了联轴器找正不当带来的振动、轴承偏磨问题，这也是这类小功率离心泵能在狭小设备间、楼宇管井里被广泛应用的核心原因。从实际使用场景来看，这款泵适配的介质多为常温清水，或是物理化学特性与水接近的无腐蚀性流体，在家庭增压、小型暖通循环、冷却塔补水、小型灌溉系统里，它的进出水口径设计、安装脚位布局，都能直接匹配多数现有管路的安装习惯，不需要额外做大量管路改造成本。

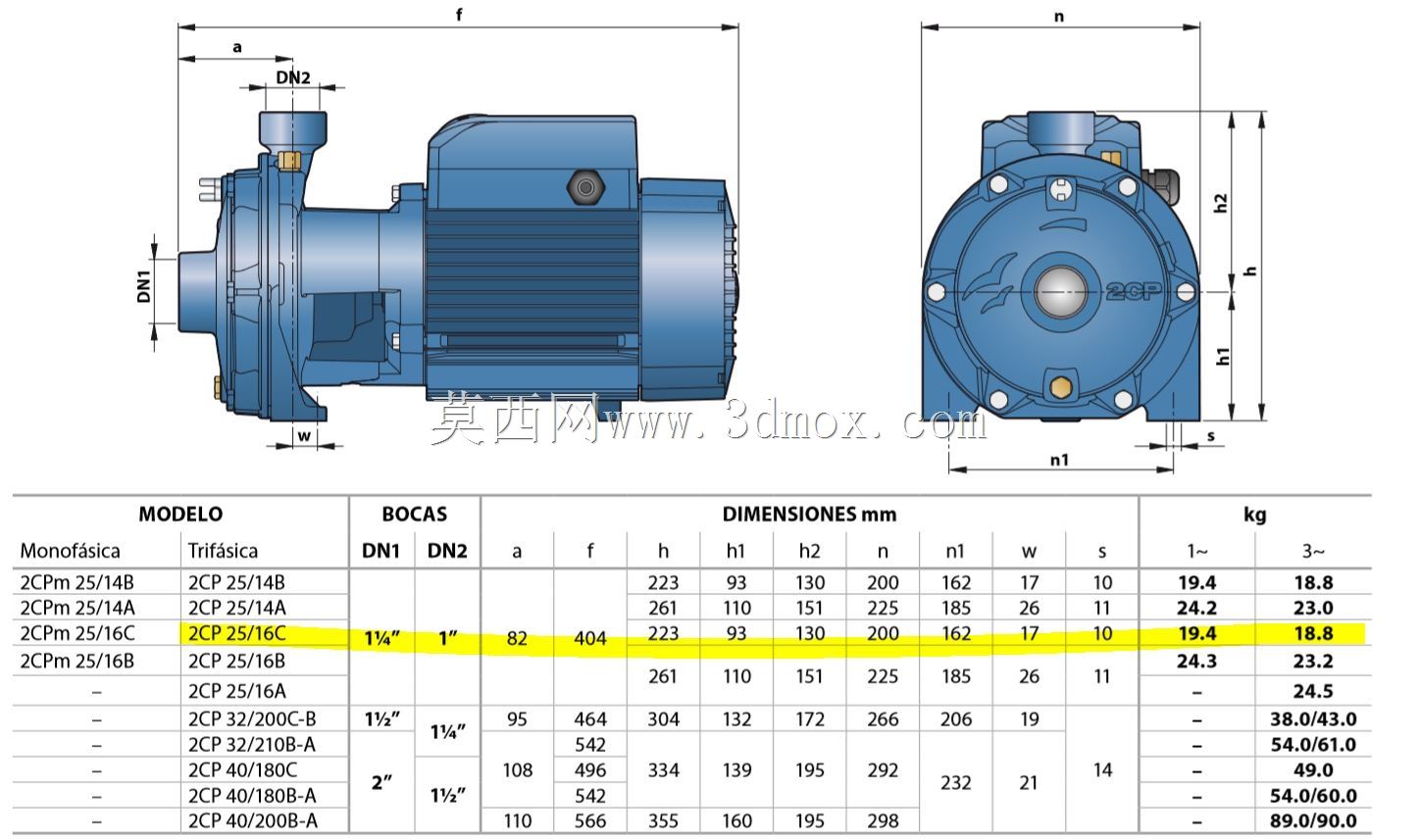

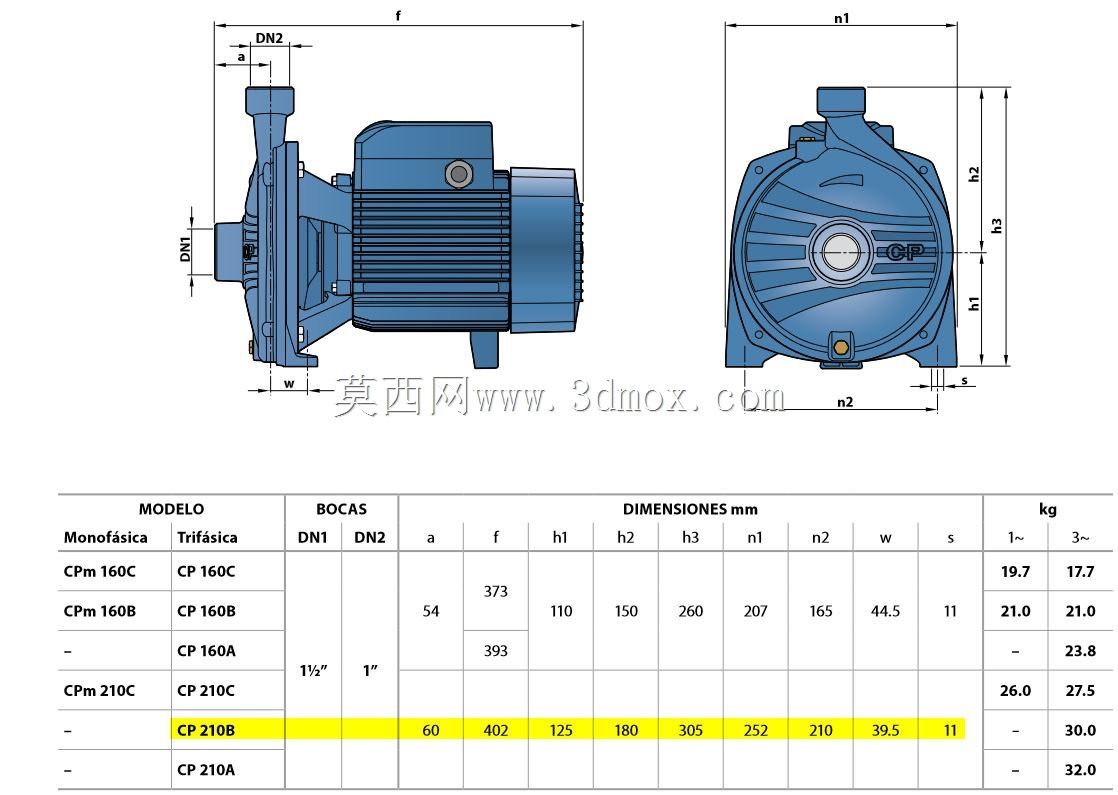

　　建模过程中最先要确认的是安装边界尺寸，从产品的尺寸参数来看，这款2CP25-16C规格的泵，进出水口径均为1英寸，对应的管路法兰或者螺纹连接的尺寸要完全匹配，避免出现接口错位的问题。整机的轴向总长度为404mm，泵体端的径向最大尺寸为82mm，电机端的安装中心高度、底部安装脚的孔位间距，都需要严格按照尺寸表做约束：底部两个安装脚的横向间距、纵向孔距，直接决定了现场安装时混凝土基础或者支架的打孔位置，要是建模时孔位偏差超过2mm，现场安装就会出现螺栓穿不进的问题。泵体的水力流道部分，建模时要注意叶轮腔的蜗壳型线，这款泵的蜗壳采用等宽变径设计，能在小流量工况下减少水力冲击，降低运行噪音，实际建模时不能只做外观曲面，要把流道的过渡圆角、叶轮与泵腔的间隙尺寸做准确，这个间隙通常控制在0.3-0.5mm，间隙过大会降低容积效率，间隙过小则容易在运行时出现叶轮擦碰泵壳的故障。

　　从结构设计思路来看，这款泵把机械密封腔设置在泵体与电机端盖的衔接位置，密封件的安装空间做了限位设计，更换密封时不需要完全拆解泵体和电机，只需要拆下泵壳就能完成密封更换，这一点在后期运维场景里非常实用，能大幅减少运维的停机时间。泵体顶部设置了排气螺塞，首次启动前可以通过这个螺塞排净泵腔内的空气，避免气缚现象导致泵不出水，底部设置的放水螺塞，则是在冬季停机或者长期不用时，排净泵腔内的存水，防止低温冻裂泵壳。电机部分的散热筋采用轴向平行布局，和电机风叶的风向匹配，能保证运行时电机的热量被快速带走，建模时散热筋的厚度、间距都要和实际产品一致，不能为了外观简化随意调整，否则会影响后续做热仿真时的结果准确性。

　　做安装布局校核时，还要注意泵的进出口方向，这款泵的进水口为轴向水平设置，出水口为垂直向上设置，管路连接时要在进出口位置设置软接头和支撑支架，避免管路重量直接压在泵体法兰上，长期运行导致法兰变形或者泵轴偏移。整机的重量参数里，单相版本重量为19.4kg，三相版本为18.8kg，做安装支架设计时，支架的承重余量要至少留3倍以上，避免运行振动导致支架变形。另外，泵轴的材质选用、叶轮的平衡设计，也是建模时需要考虑的细节，叶轮做了静平衡校正，剩余不平衡量控制在标准允许范围内，这也是这款泵运行时振动小、噪音低的原因之一，建模时叶轮的叶片厚度、流道对称性都要严格按照图纸尺寸做，不能出现叶片厚薄不均的情况，否则后续做运动仿真时会出现不平衡量超标的问题。

　　在实际选型配套时，这款泵的性能区间覆盖了小流量、中等扬程的需求，对应的安装尺寸能和多数同规格进口、国产泵实现互换，这也是很多设备厂商在做配套时愿意选用这类成熟结构泵型的原因——不需要重新设计安装底座和管路布局，就能直接替换原有泵组，减少设备改造成本。建模过程中还要注意各个连接螺栓的位置、规格，泵壳和电机端盖的连接螺栓采用均匀圆周布局，拧紧时需要对角分次拧紧，避免泵壳受力不均出现密封面渗漏，这些细节在三维模型里都要准确体现，方便后续做装配工艺模拟、运维拆装模拟的时候，能完全还原实际的装配逻辑。
