SandPiper S15铝合金气动隔膜泵结构设计

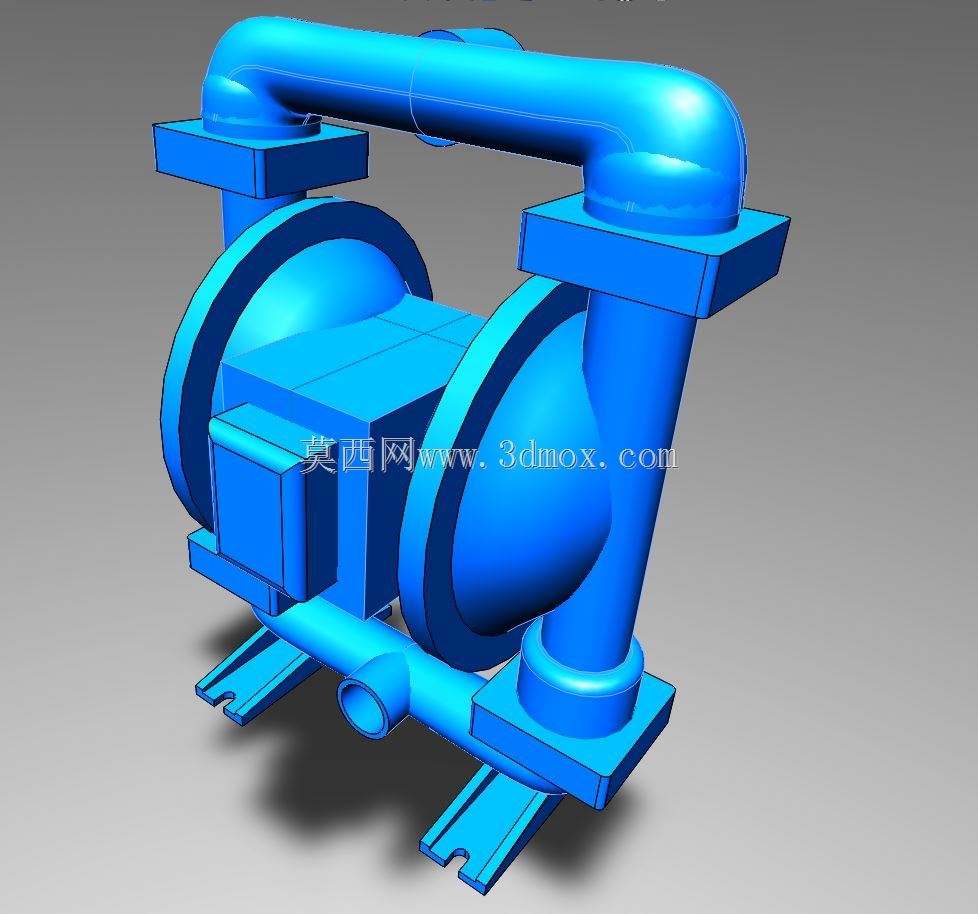

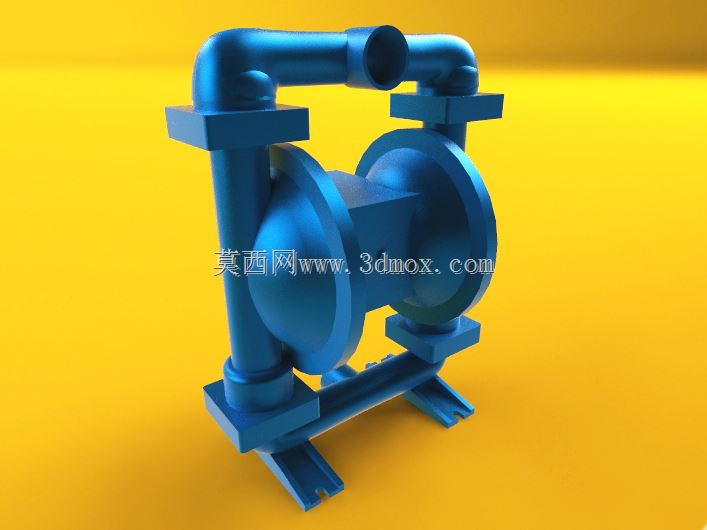

　　这款隔膜泵的三维结构设计，核心围绕现场管路布设的实际需求展开，主体采用铝合金材质打造，适配多数常规工业流体输送场景的轻量化与耐腐蚀要求。从结构布局来看，进出液口采用顶部横向通管连接设计，两侧对称分布的隔膜腔室通过中间的气阀分配结构实现动力切换，底部预留的安装支脚带有标准安装孔位，可直接适配现有管廊支架、设备基座的安装点位，无需额外加工过渡连接件。在实际工业场景中，这类隔膜泵多用于化工车间腐蚀性介质输送、污水处理段污泥浆料转运、食品加工行业粘稠物料输送等场景，相比离心泵具备更强的自吸能力，可输送含颗粒的流体介质，且运行过程中无动密封泄漏点，适合对密封要求较高的流体输送工位。设计过程中，首先明确了管路连接的布线点位要求，

　　进出液法兰的端面尺寸、孔位间距完全匹配对应通径的工业管道标准，顶部连接管的折弯半径充分考虑流体阻力损失，避免急弯造成的流道紊流与压损过大问题。两侧隔膜腔的对称结构设计，一方面保证运行过程中泵体受力均衡，减少运行振动对管路连接的冲击，另一方面也简化了内部密封件、隔膜片的更换维护流程，现场拆装时无需整体拆卸管路即可完成易损件更换。安装边界方面，泵体整体宽度控制在适配常规管廊安装间距的范围内，底部支脚的安装孔距符合通用泵类安装基座的尺寸规范，进出口法兰的中心高度与同规格常规管道布设高度匹配，在进行产线流体系统布局时，可直接将该模型导入管路装配体中，无需反复调整安装位置与管路走向，大幅缩短管路设计的校核周期。模型的公差控制在±2mm范围内，

　　完全满足工业设备布局设计的精度要求，不会出现装配干涉、连接错位等问题。从功能特性来看，该结构保留了气动隔膜泵的核心优势，无需电力驱动，在防爆车间、易燃易爆介质输送场景中可安全使用，泵体内部流道做了顺滑过渡处理，减少介质残留，适合多介质切换输送的工位使用。气阀端的结构预留了标准气源接口，可直接对接工厂常规压缩空气管路，无需额外配置气源处理组件的安装空间。在进行三维建模时，对泵体的外部安装接口、连接尺寸做了精准还原，未对内部非安装干涉的细碎结构做过度简化，保证模型在用于产线布局、设备干涉检查时的准确性，同时模型的面数控制合理，在大型装配体中调用时不会造成软件运行卡顿，适合结构工程师在进行流体系统设计时直接调用，快速完成泵阀类设备的布局与管路走向规划。
