工业生产线机架式喷雾作业装置结构设计

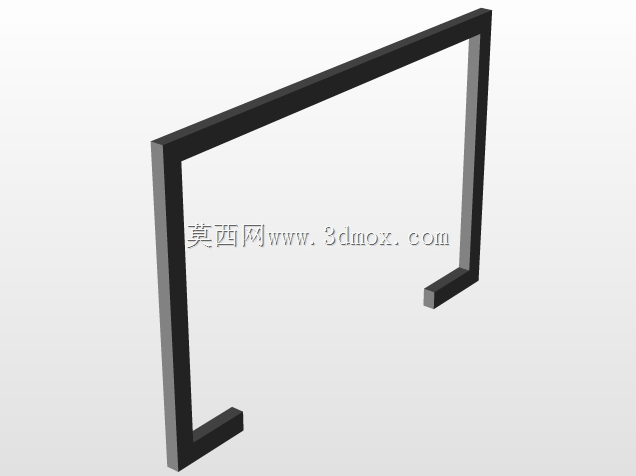

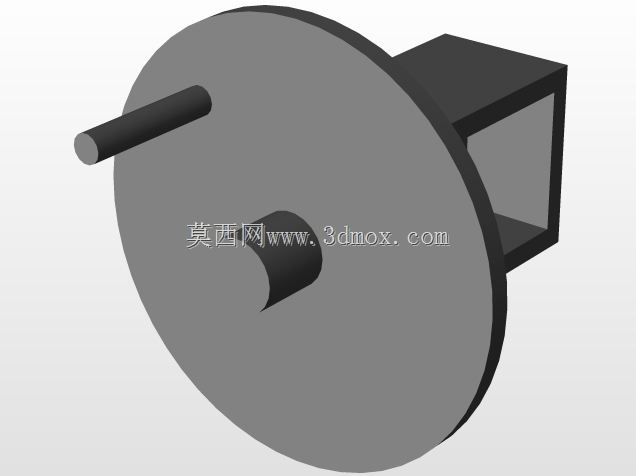

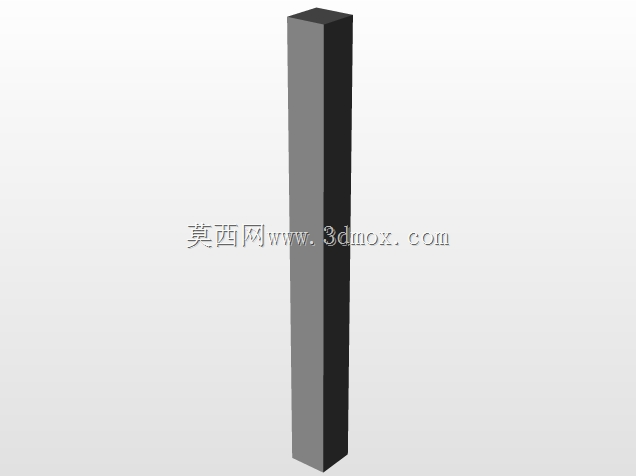

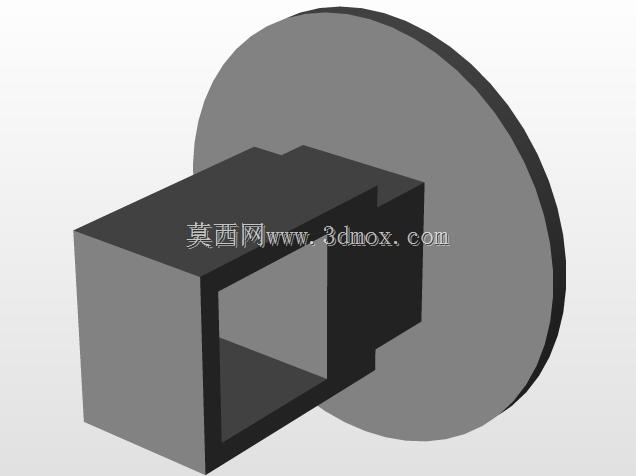

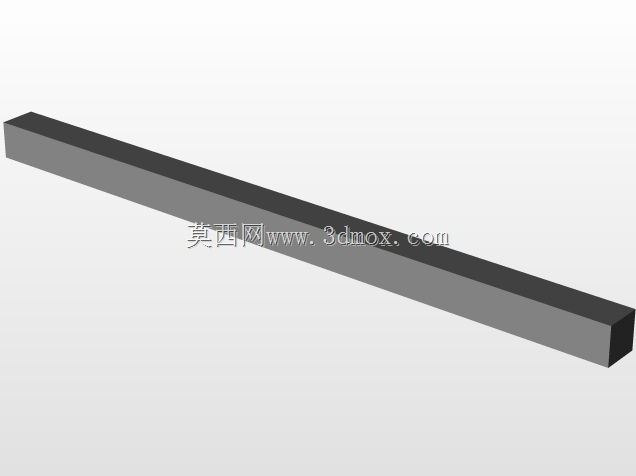

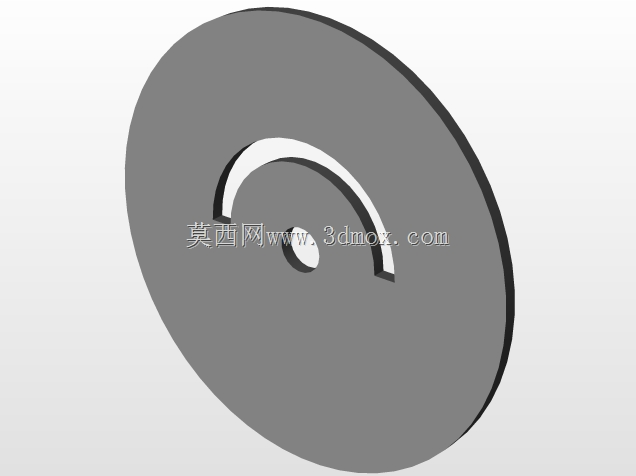

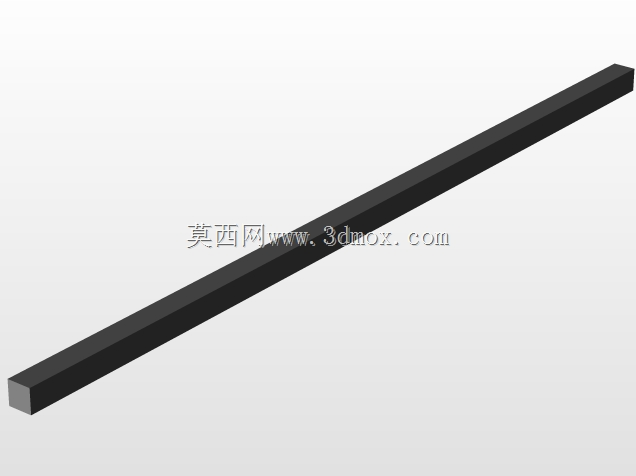

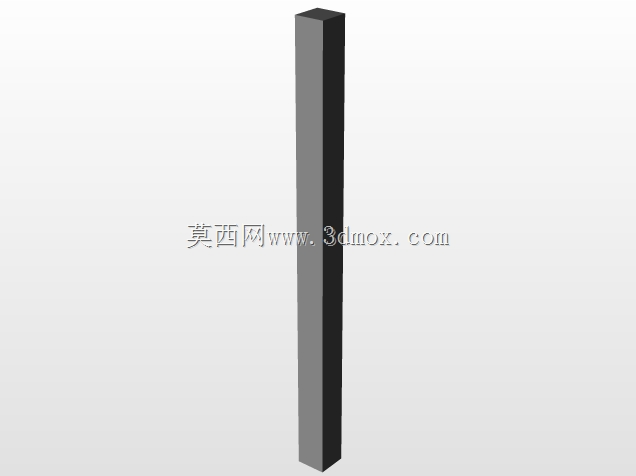

　　这套喷雾作业装置的结构设计，核心围绕连续式工业生产线的在线表面处理需求展开，区别于独立工位的手持或单工位喷雾设备，其采用长跨距分段式方管焊接机架作为承载主体，适配产线连续通过式作业的场景，常见于板材表面涂覆、工件冷却加湿、工序间防锈剂喷涂、脱模剂均匀喷施这类需要沿工件输送方向持续作用的生产环节。从结构布局来看，机架采用分段式门型支腿搭配纵向连接横梁的设计，单组支腿采用上下两道横撑加固的矩形框架结构，避免长跨距布置下的机架挠度变形，支腿底部预留的安装基准面可直接通过膨胀螺栓与车间混凝土地面固定，也可搭配可调脚杯实现地面不平整工况下的水平校准，安装边界可根据产线实际输送长度灵活增减支腿组数，单段机架的标准跨距适配常规1.2米至1.

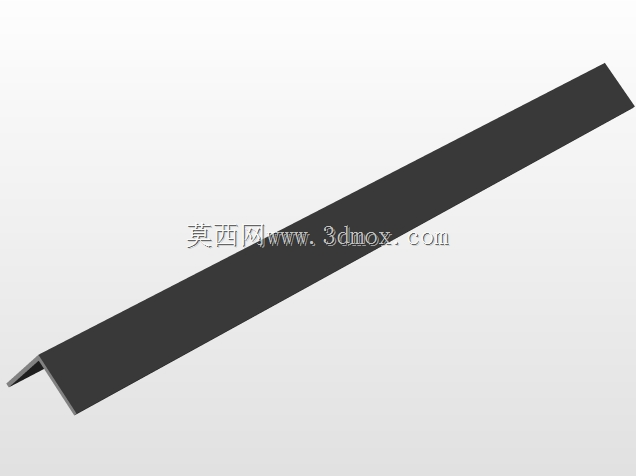

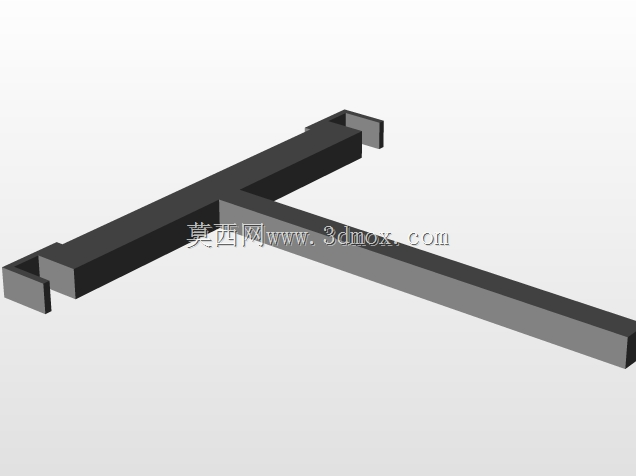

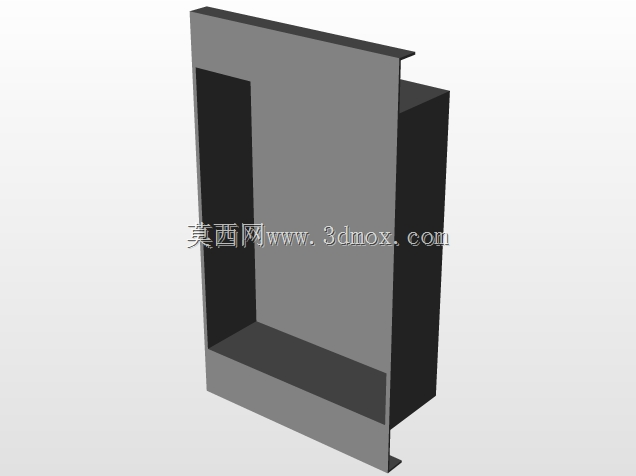

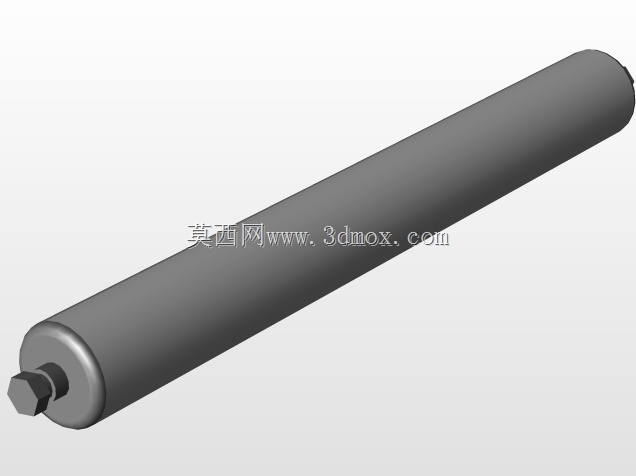

　　8米宽度的输送线体，支腿高度预留了输送辊道、工件托盘以及下方接液槽的安装空间，不会与现有产线的输送结构产生干涉。设计阶段优先考虑了喷雾作业的工况特性，机架整体采用碳钢方管焊接后做防锈喷塑处理，避免长期接触喷雾介质产生的锈蚀问题，所有横梁的上表面预留了统一间距的安装孔位，可根据不同的喷雾幅宽需求调整喷嘴安装座的位置，无需在现场进行二次焊接打孔，降低现场安装改造的工作量。喷嘴搭载横梁的位置经过受力校核，单侧可承载最多12组空气雾化喷嘴的管路与阀体重量，不会因为长期负载产生横梁下弯的问题，同时支腿的横向连接梁除了结构加固作用外，还可作为流体管路、控制线缆的布设载体，将管路沿梁体侧面通过管卡固定，避免管线散乱垂落影响工件通行，

　　也减少作业过程中管线被工件剐蹭的风险。从实际使用的功能逻辑来看，该装置不需要额外配置独立的输送结构，可直接架设在现有皮带输送线、辊筒输送线的上方，工件随输送线通过机架覆盖的区间时，喷嘴按照设定的压力和流量持续输出雾化介质，相比单工位往复式喷雾设备，这种结构没有移动往复机构，故障点更少，维护成本更低，适合长时间连续运行的大批量生产线使用。设计时也考虑了不同工况的适配性，机架的支腿与纵向横梁之间采用螺栓连接的装配式结构，运输过程中可拆分为独立的支腿单元和横梁单元，降低运输体积，现场安装时仅需要按照定位标记拧紧连接螺栓即可完成主体组装，不需要大型吊装设备配合，普通的设备维护人员即可完成安装调试。在安装边界的预留上，

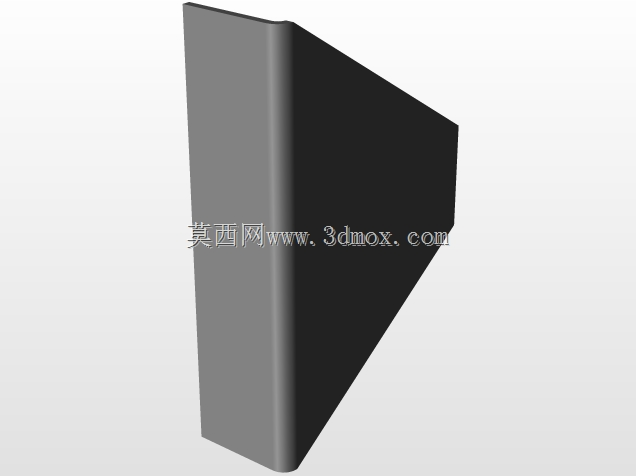

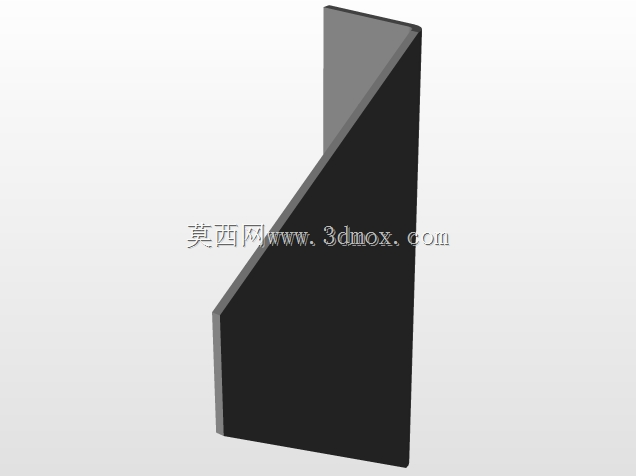

　　机架两侧的支腿外侧预留了防护挡板的安装槽位，对于喷涂挥发性介质的工况，可直接加装透明亚克力挡板或者金属防护板，减少雾化介质的无组织扩散，改善车间作业环境；机架的入口和出口端也预留了光电传感器的安装位，可搭配工件检测传感器实现喷雾的自动启停，工件到达时开启喷雾，工件离开后延迟关闭，减少介质的无效消耗。结构的受力设计上，所有焊接节点都采用满焊处理，焊后做应力释放，避免长期使用过程中焊接位置开裂，支腿底部的安装板采用加厚钢板，搭配加强筋与支腿主体焊接，保证设备固定后的整体稳定性，即使在车间有行车运行产生地面振动的工况下，机架也不会出现偏移或者共振问题。针对不同的喷雾介质特性，该机架结构也预留了足够的改造空间，如果需要输送腐蚀性介质，可将碳钢材质更换为304不锈钢方管，连接紧固件也配套更换为不锈钢材质，不需要改动整体的结构尺寸即可适配防腐工况；如果需要更大的喷雾覆盖幅宽，可在纵向横梁上加装延长段，调整支腿的横向间距即可适配更宽的输送线体，整体结构的模块化程度较高，不需要重新进行整体结构设计即可完成多场景适配。
