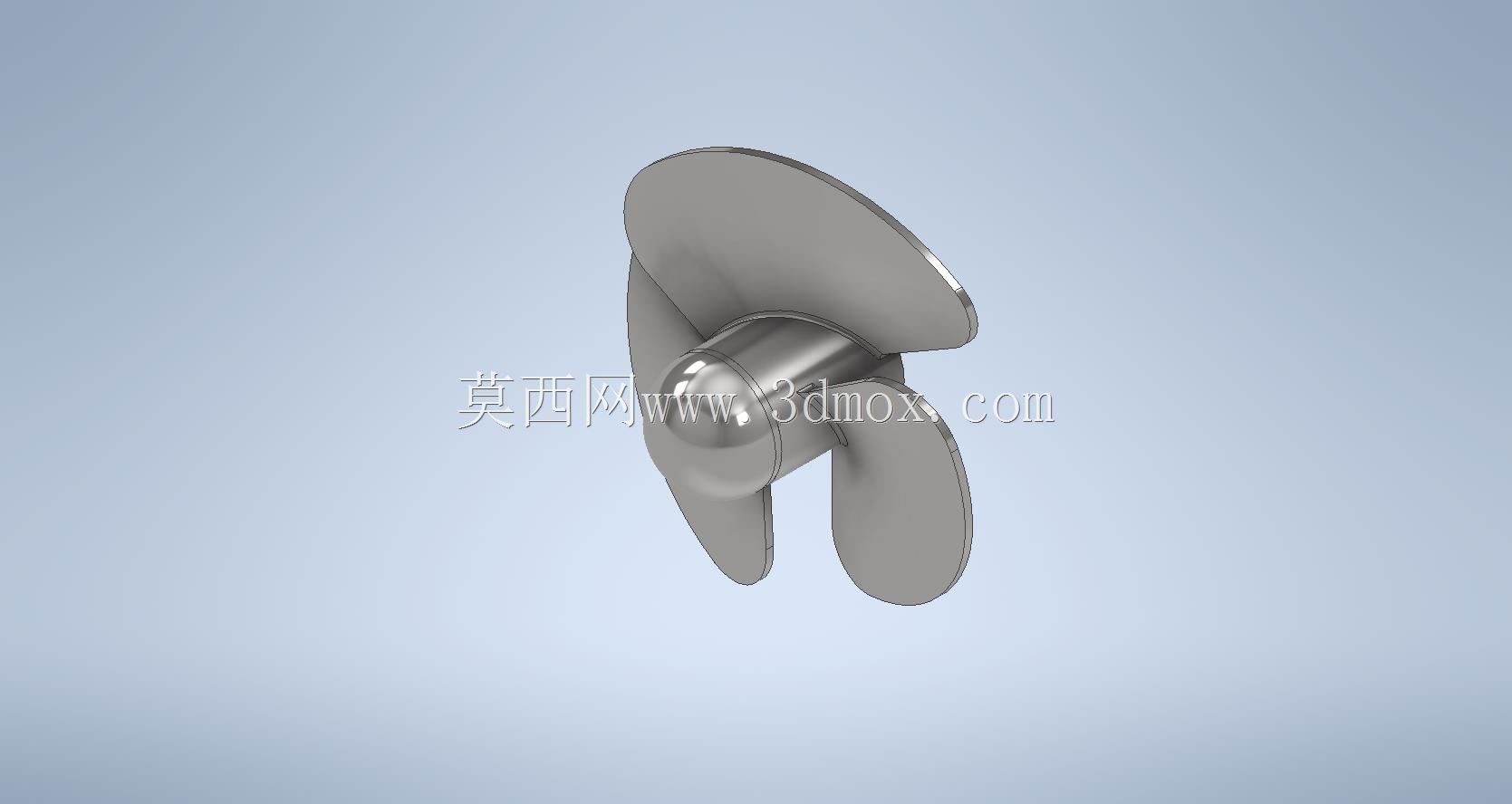

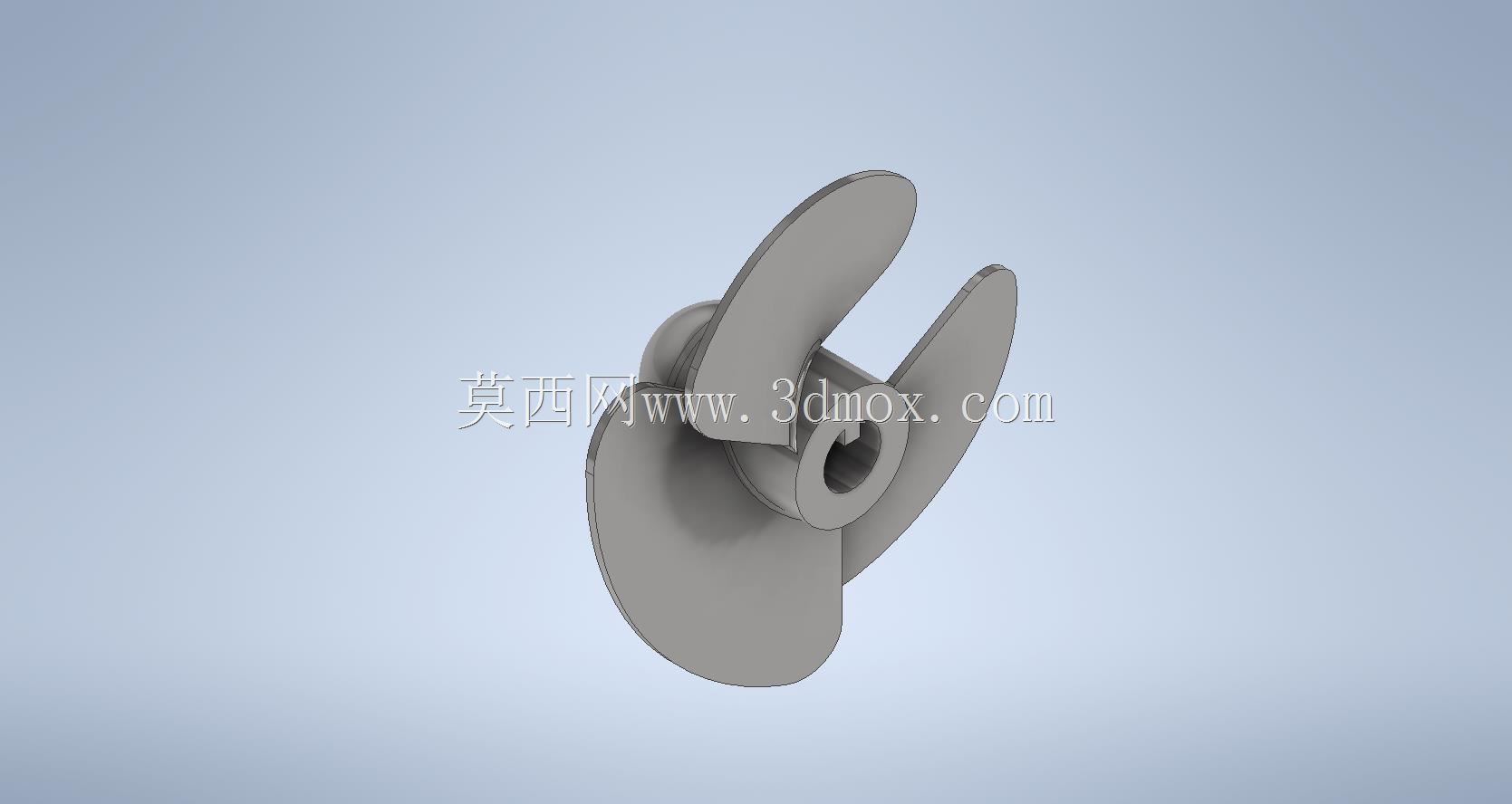

小型船用三叶螺旋桨推进结构设计

　　在小型内河作业艇、无人监测船、休闲皮划艇的动力系统选型中，螺旋推进部件的匹配度直接决定航行效率与能耗表现，这款三叶结构的螺旋推进件，正是针对小吨位水面载具的低速大推力需求开发的结构方案。从实际应用场景来看，这类小尺寸螺旋桨多用于5米以下的小型水面载体，搭配3-15马力的舷外机或者内置电机使用，吃水深度通常在0.3-0.8米区间，作业环境多为近岸浅水区、内河支流或者景观水域，因此结构设计上首先考虑了抗杂物缠绕的特性，桨叶边缘做了圆弧过渡处理，没有尖锐的凸起结构，能减少水中水草、漂浮纤维挂附的概率，避免航行中负载突增造成动力端过载。

　　从功能特性上看，三叶布局相比两叶结构，在同等转速下推力输出更平顺，运转时的动平衡余量更大，传递到船体的振动幅度更小，适合对航行稳定性有要求的无人监测船使用，不会因为桨叶振动干扰船载监测设备的数据采集精度。桨叶的翼型截面采用了等螺距渐变设计，从叶根到叶稍的螺距角逐步收窄，既保证了叶根位置的结构强度，能承受动力输出轴传递的峰值扭矩，又能让叶稍位置在旋转时充分切割水流，减少叶稍位置的空泡产生概率，降低长时间运转的气蚀损耗。桨毂部分采用了锥孔配合的安装结构，配合端面键槽传递扭矩，安装时只需将桨毂锥孔与输出轴的锥面贴合，锁紧端部螺母即可完成固定，对中精度容易保证，现场维护拆装不需要复杂的专用工装，适合户外作业场景下的快速更换需求。

　　设计过程中首先确定了桨叶的直径边界，针对小马力动力端的输出特性，将桨叶直径控制在180-220毫米区间，既保证足够的桨叶扫水面积获得充足推力，又不会因为直径过大造成动力端启动负载超标，适配常规小排量动力的扭矩输出区间。桨叶厚度从叶根的8毫米逐步过渡到叶稍的2毫米，在保证结构强度的前提下尽可能降低桨叶自身的转动惯量，让动力端的转速响应更灵敏，载体加减速的操控延迟更短。安装边界上，桨毂的轴向长度控制在60毫米以内，输出轴的插入深度为45毫米，安装后桨叶后端与船体舵片的最小预留间隙为20毫米，避免运转过程中桨叶与舵系结构发生干涉，同时这个间隙也能让螺旋桨推出的水流顺畅作用在舵面上，保证转向操控的灵敏度。

　　从实际工况适配角度，这款螺旋桨的设计转速区间为每分钟800-2200转，在这个转速区间内，水流在桨叶表面的流态稳定，不会出现大面积的流动分离，推进效率能维持在0.62以上，相比同尺寸的两叶桨，低速航行时的推力提升约18%，能让小型载具在载重状态下也能获得足够的起步推力，应对浅水区的水流阻力。桨叶表面的曲面做了连续顺滑处理，没有曲率突变的位置，三维建模过程中通过曲面曲率分析工具反复校验，保证曲面G2连续，一方面能降低水流经过桨叶表面的摩擦阻力，另一方面也能减少水中杂质在桨叶表面的附着，长时间航行不需要频繁清理桨叶表面的附着物。考虑到浅水区航行可能出现的触底碰撞场景，桨叶材料选型适配时优先推荐高强度尼龙或者铸铝材质，既有足够的韧性吸收轻微碰撞的冲击力，不会因为轻微磕碰就出现桨叶断裂，同时重量也更轻，降低动力端的负载损耗。在结构校核阶段，针对叶根位置的应力集中区域做了圆角过渡处理，圆角半径为3毫米，能将峰值扭矩下的叶根应力降低27%左右，避免长时间交变载荷下出现叶根疲劳断裂的问题。
