城市轨道交通声屏障隧道段结构设计

　　在城市轨道交通线路的隧道段设计中，声屏障结构的布设是控制轮轨噪声沿隧道传播、降低沿线敏感点噪声影响的核心环节，本次呈现的结构方案针对地下隧道半封闭空间的声学传播特性做了针对性优化，区别于地面段敞开式声屏障的设计逻辑，隧道内的声结构需要同时兼顾硬质壁面声反射控制、设备安装限界匹配、后期运维检修通道预留三个核心约束。从实际应用场景来看，这类结构多布设于地铁隧道临近居民区的浅埋段、隧道出入口衔接段，以及道岔、曲线段这类轮轨噪声激励更强的线路区段，隧道内的混凝土壁面声反射系数高，噪声会在狭长空间内多次反射形成混响，单纯依靠吸声材料铺贴无法有效控制沿线路纵向传播的噪声，因此需要结合声障结构的几何形态做阻断设计。从功能特性上看，

　　该结构采用分层复合构造，迎向轨行区的表层为穿孔共振吸声结构，穿孔率根据隧道内典型噪声频段做匹配设计，主要针对轮轨摩擦产生的中高频噪声做吸收，中间层为阻尼隔声层，阻断噪声的透射路径，背向轨行区的结构层为承重安装基体，需要满足隧道内长期振动环境下的结构强度要求，避免列车通行带来的周期性振动导致结构松动、脱落。设计思路上，首先需要严格匹配地铁隧道的设备限界要求，结构安装完成后，所有突出部分不得侵入车辆动态包络线，同时要预留出接触网、信号机、疏散指示标识的安装空间，因此结构的断面形态采用了上窄下宽的折线形设计，上部靠近隧道拱顶的区域收窄，避让接触网悬挂装置，下部靠近轨面的区域适当延伸，覆盖轮轨噪声的主要传播路径。外形尺寸方面，

　　单段结构的长度适配隧道衬砌环的模数，方便与隧道壁的预埋安装点位对齐，减少现场钻孔作业对衬砌结构的破坏，结构的整体厚度控制在合理范围内，在保证隔声量满足设计要求的前提下，尽可能减少对隧道内通行空间的占用，安装边界上，结构采用上下两点式固定，上部通过膨胀螺栓与隧道拱腰位置的衬砌结构连接，下部通过支架固定于疏散平台侧边的结构梁上，固定点的间距经过振动模态验算，避开列车通行时的结构共振频率区间，防止长期振动下连接紧固件疲劳失效。不同于地面声屏障需要考虑风荷载、雨雪侵蚀的影响，隧道内的声结构需要重点考虑隧道内的潮湿环境、列车活塞风带来的周期性风压变化，因此结构的连接节点都做了防松设计，吸声材料的表面覆盖了防水透声膜，

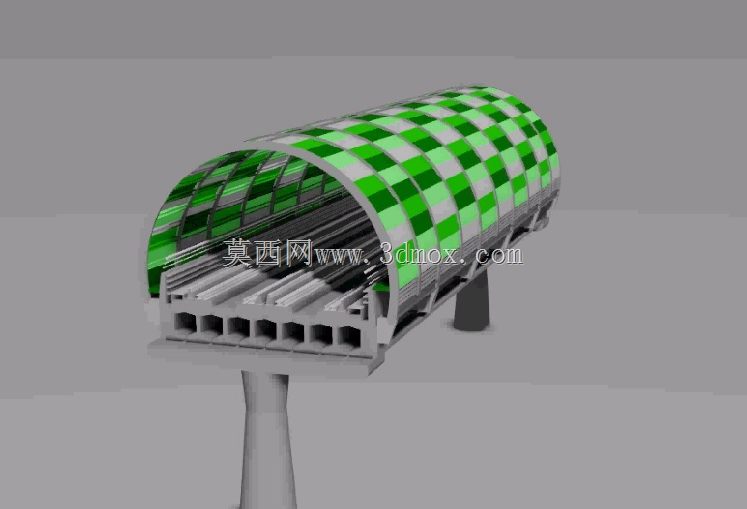

　　避免隧道内的潮气侵入吸声层导致吸声性能下降，同时材料本身选用不燃等级的基材，满足隧道内的消防防火要求。在实际工程应用中，这类声结构的布设长度需要结合噪声预测结果确定，通常在噪声敏感点对应的隧道段前后各延伸一定距离，避免噪声从结构端部绕射影响降噪效果，结构段之间的拼接缝隙采用弹性密封材料填充，防止声漏降低整体隔声性能，同时预留的变形缝可以适配隧道结构的少量沉降变形，避免结构受挤压出现开裂。对于三维建模工作而言，搭建这类结构模型时需要先导入隧道的中心线、限界断面作为基准，确保所有结构部件都在允许的安装空间内，同时要对固定支架、连接节点做细节建模，方便后续做结构受力验算、安装工序模拟，模型的分层构造也需要清晰区分，便于后续做声学仿真时给不同结构层赋予对应的声学参数，验证不同布设方案下的降噪效果。
