智利洛斯孔多尔水电站地下厂房桥式起重设施

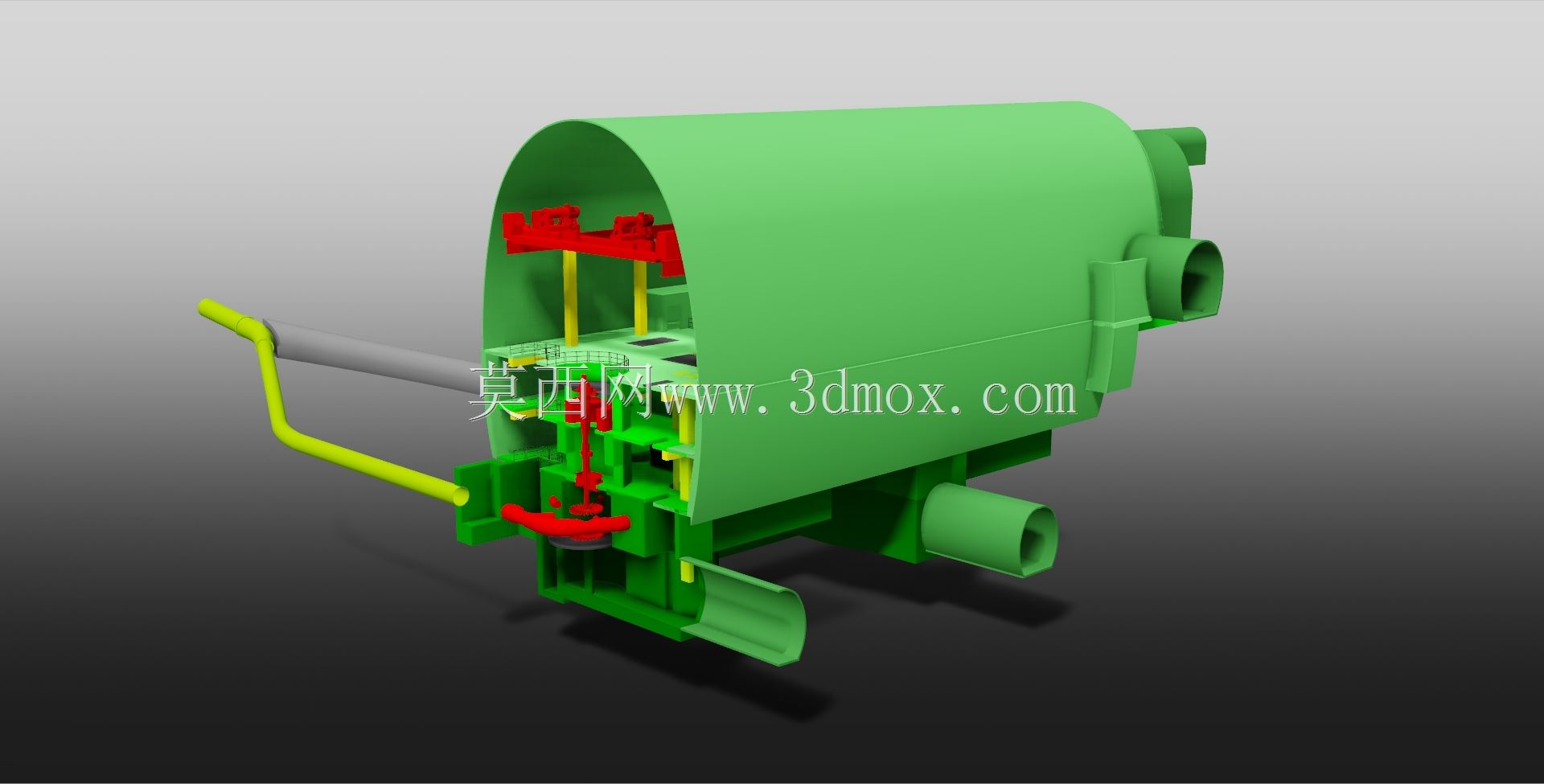

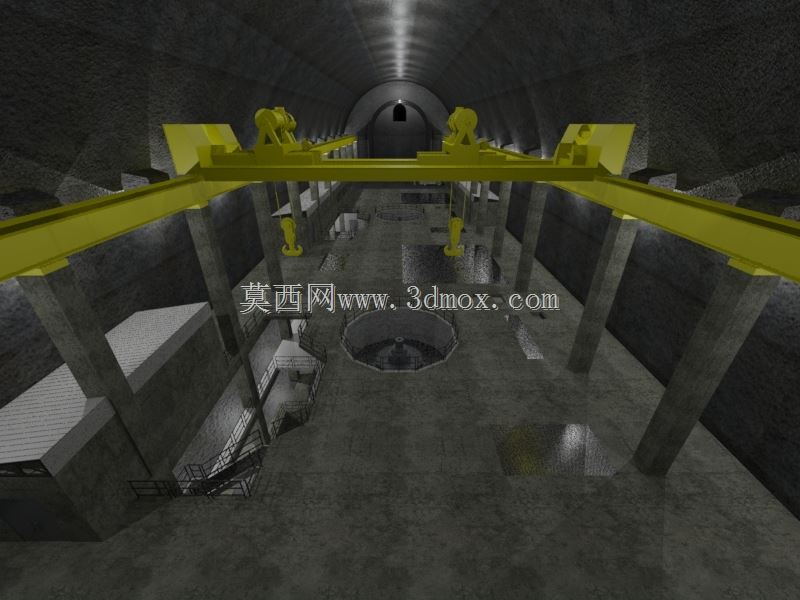

　　该三维模型还原了智利洛斯孔多尔水电站地下厂房的核心起重与空间布局结构，从工程实际应用来看，地下式水电站的厂房深埋于山体隧洞内部，所有核心发电设备的安装、后期运维检修、部件更换作业，都完全依赖布置在厂房顶部的桥式起重设备完成，这类场景下的起重设施选型与布局，直接决定了整个电站建设周期的安装效率，以及投运后数十年运维作业的可达性与安全性。模型中沿厂房纵向通长布置的双梁桥式起重机，轨道架设在厂房两侧岩壁上方的混凝土承重牛腿结构上，牛腿的预埋螺栓位置、轨道安装的水平度基准、起重机端梁与轨道的配合间隙，都在模型中做了对应还原，实际工程中这类地下厂房的桥机安装边界需要严格匹配隧洞的衬砌完成面尺寸，避免起重机大车行走时与岩壁附属结构、

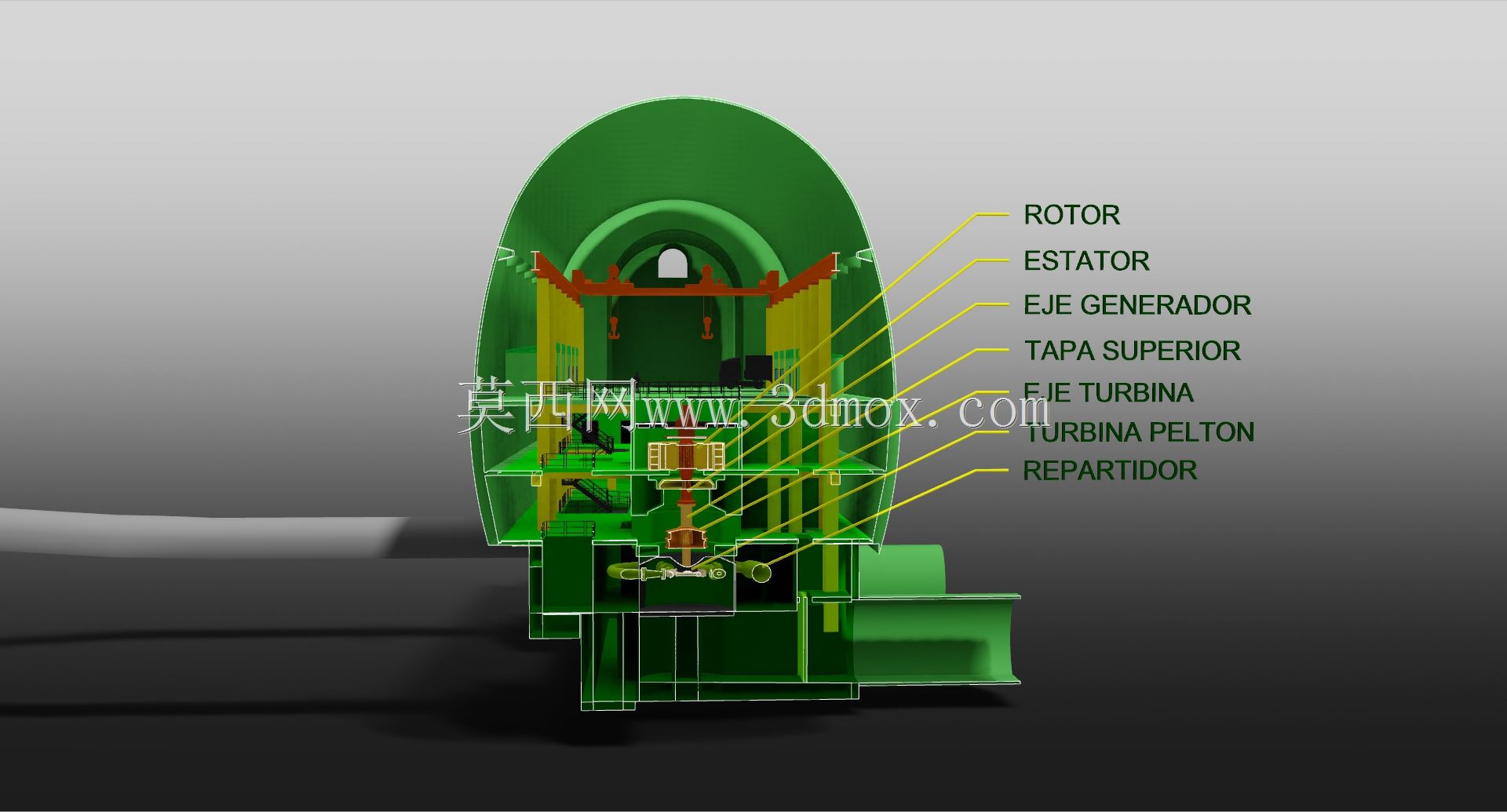

　　管线桥架发生干涉。从设备功能特性来看，该双梁桥机配备了多组起重小车，可满足发电机定子、转子、水轮机转轮等大重量核心部件的吊装作业需求，主起升机构的吊点行程覆盖从厂房安装间到所有机组段的垂直作业范围，副起升机构可完成小型部件、运维工具的快速调运，桥机的驾驶室布置在主梁侧下方，视野可覆盖整个厂房的作业面，避免吊装作业时出现视觉盲区。设计思路上，整个地下厂房的空间布局完全围绕桥机的作业范围展开，厂房下部的机组基坑、各层运维平台、附属设备间的布置，都预留了桥机吊物通道的净空要求，模型中可见的圆形基坑为机组的转轮安装位，周边的混凝土立柱为各层运维平台的承重结构，立柱的排布位置避开了桥机大车的行走路径，同时也预留了设备吊装时的侧向操作空间。

　　从安装边界来看，桥机的总宽度匹配地下厂房的开挖跨度，轨道顶面的高程结合桥机主梁的高度、起升上限的安全距离确定，避免起吊最高位置的部件与隧洞顶部的衬砌结构、通风管线、照明设施发生碰撞，大车轨道的两端设置了限位挡块的安装位置，对应桥机端梁上的缓冲装置，防止行走过程中出现超程脱轨风险。实际工程应用中，这类地下厂房的桥机需要在厂房顶部衬砌施工完成后率先完成安装，后续所有的大型发电设备都通过交通隧洞运至安装间，再通过该桥机逐段吊运至对应机组位置完成装配，模型中还原的厂房两侧多层平台结构，分别对应运维层、设备层、电缆层的布置，每层平台的临边防护、上下通道位置，都与桥机的作业范围做了协同设计，既保证日常运维时人员通行的便利性，

　　也避免吊装作业时吊物与平台结构发生干涉。桥机的主梁结构采用箱型梁设计，模型中还原了主梁上的走台板、安全护栏的布置，实际结构中走台板用于检修人员对桥机的起升机构、电气系统进行日常巡检，护栏高度符合水利水电工程的安全防护要求，端梁部位的行走轮组、驱动装置的安装位置也做了对应体现，可清晰看到驱动电机与减速机构的布置空间，匹配地下厂房桥机低速重载的运行特性。整个厂房的地面做了防滑处理的结构还原，机组基坑周边设置了防护围栏的安装位，基坑内部的尾水管、蜗壳安装空间的轮廓也在模型中有所体现，桥机的额定起重量、起升高度、行走速度等参数，都需要匹配对应电站的机组部件重量、厂房垂直高度、作业效率要求，这类深埋式地下厂房的起重设备一旦安装完成，后期很难进行整体更换，因此设计阶段就需要通过三维建模进行全场景的干涉校验，模拟所有大型部件的吊装路径，确认从安装间到每个机组位的吊运过程中，不会与厂房结构、已安装设备、管线桥架发生碰撞，该模型完整还原了整个作业场景的空间关系，可用于地下水电站厂房布局设计、桥机选型校验、吊装方案模拟等工程场景，帮助设计人员提前排查布局中的干涉问题，优化起重设备的安装位置与作业范围，减少现场施工阶段的设计变更。
