框架式罐式储运集装箱结构设计

　　在化工、食品、能源类液态介质的跨区域干线运输场景里，罐式集装箱是多式联运体系里的核心载具，区别于普通干货集装箱，这类载具需要同时满足罐体承压、堆码承载、叉装转运、挂接运输等多重工况的力学要求，设计过程中需要平衡罐体容积利用率与外部框架的防护性能，避免运输途中因颠簸、堆压、碰撞导致罐体变形或介质泄漏。

　　从结构设计逻辑来看，该款罐式集装箱采用外部矩形框架承力、内部卧式圆柱罐体储料的布局，外部框架采用标准型钢组焊成型，框架的外部尺寸严格匹配通用集装箱的边界要求，可直接适配现有港口吊具、铁路平车、公路半挂车的固定接口，不需要额外定制转接工装，能直接融入现有集装箱多式联运网络，无需对现有物流节点的装卸设备做改造。框架底部设置有标准叉车位，可满足厂区、货场内部短距离转运时的叉车作业需求，同时底部预留有与运输车辆底盘锁止的角件接口，公路运输时可通过标准转锁快速固定，铁路运输时也能适配平车的固定桩位，海运堆码时角件可承受多层集装箱的垂直载荷，满足堆场堆存与船舱积载的堆高要求。

　　罐体采用卧式圆柱结构，两端采用标准椭圆封头，这种结构形式在承压状态下应力分布更均匀，相比方形储舱能承受更高的内部介质压力，适合装载有一定蒸气压的液态介质，同时圆柱外形的流阻更低，卸料时残留量更少，便于后期清洗与介质切换。罐体与外部框架之间采用鞍座式支撑结构，鞍座与罐体之间设置有缓冲垫，可吸收运输途中的振动冲击，避免框架与罐体的硬连接位置出现应力集中导致焊缝开裂。罐体端部预留有阀门、人孔、安全附件的安装位置，设计时已考虑操作空间，现场作业人员可在框架端部完成装卸料、安全检查、附件维护等操作，不需要攀爬至罐体顶部，降低作业风险。

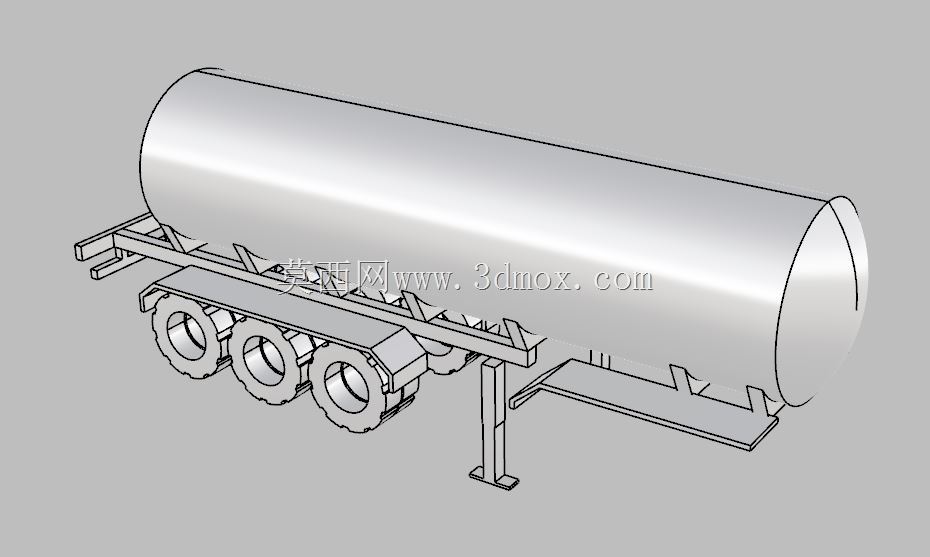

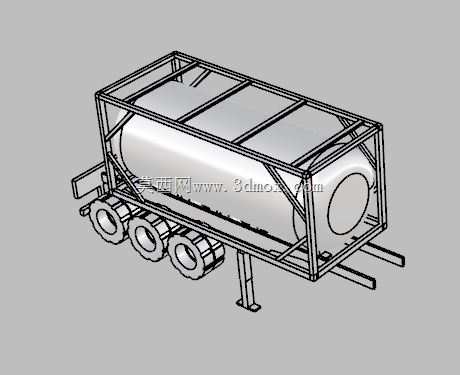

　　框架端部设置有爬梯与操作平台的安装位，可根据运输介质的特性选配顶部操作平台，满足顶部灌装、安全阀校验等作业需求。框架的侧面与端面设置有防护栏结构，可避免运输途中侧面剐蹭直接撞击罐体，同时框架的各杆件位置经过优化，不会遮挡罐体的液位计、温度表等监测附件，运输途中可直接从外部观察介质状态。底部的三桥行走支撑结构为选配的公路运输底架部分，可实现罐箱与底盘的一体化集成，适合固定线路的公路液态物料运输，不需要额外配置集装箱运输半挂车，降低中小批量运输的设备投入成本。

　　设计过程中对各工况的受力做了针对性校核：堆码工况下，顶部角件将上层载荷传递至四根主立柱，再通过底部纵梁分散到底部角件，不会将载荷直接传递到罐体上；起吊工况下，顶部四个角件的吊点受力通过框架纵梁均匀传递，避免罐体受吊装拉力变形；叉装工况下，叉齿的支撑力作用在底部纵梁的加强位置，不会顶压罐体底部；紧急制动工况下，罐体的惯性力通过端部的止推结构传递到框架，再传递到运输车辆的锁止点，避免鞍座位置受过大的纵向剪切力。

　　在尺寸边界上，该款罐箱的外部长宽高严格遵循通用集装箱的尺寸规范，可与普通干货集装箱混堆、混装，提高运输工具的空间利用率；罐体的容积经过优化，在满足道路运输限重要求的前提下，最大化提升单趟运输的介质装载量，降低单位介质的运输成本。罐体的壁厚根据常用运输介质的密度、压力等级做了匹配设计，在满足强度要求的前提下尽可能降低自重，提升额定装载质量。框架的型钢选型经过受力计算，在满足堆码、冲击、振动等工况强度要求的前提下，减少不必要的材料冗余，控制整箱自重。

　　细节设计上，框架的所有外露棱边都做了倒角处理，避免作业时磕碰伤人；所有焊缝位置都设置了合理的焊接坡口，保证焊透率，关键受力位置做了加强筋补强；罐体与框架连接的位置都做了防腐处理，避免不同金属接触产生电化学腐蚀，提升设备在潮湿、盐雾等恶劣运输环境下的使用寿命。罐体底部设置有排污口，位置为罐体最低点，可完全排空内部残留介质与清洗废水，避免不同介质混装产生污染。
