DN300规格12英寸三通换向阀门结构

　　在市政给排水主管网、大型化工流体输送干线、区域供暖主管道这类大口径管路系统中，三通换向阀是实现管路分流、合流、介质流向切换的核心部件，这款DN300规格的12英寸三通阀，正是针对大管径、低流阻需求的管路场景设计的结构方案。从实际工程应用来看，这类大口径三通阀常布置在管路干线的分支节点处，比如水厂出水干管向不同片区供水的分流节点、化工园区原料输送管路的批次切换节点、供暖系统主干线的分区调控节点，不需要额外增设多组直通阀与连接管件，单台阀件即可完成三个通路口的通断组合控制，大幅减少管路的连接泄漏点，同时降低管路系统的整体安装空间占用。

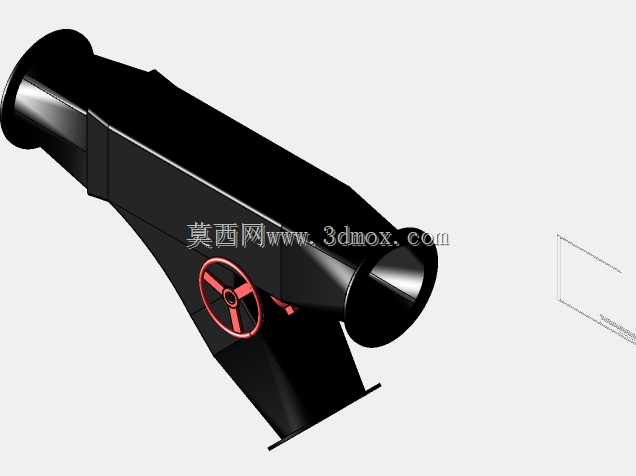

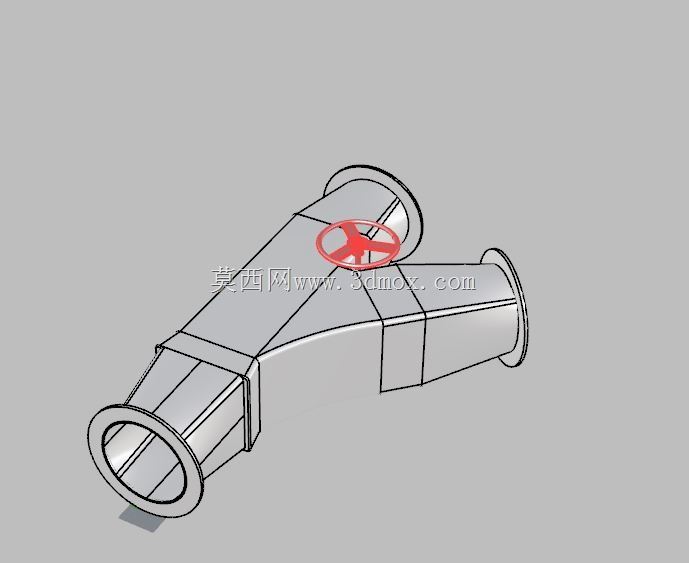

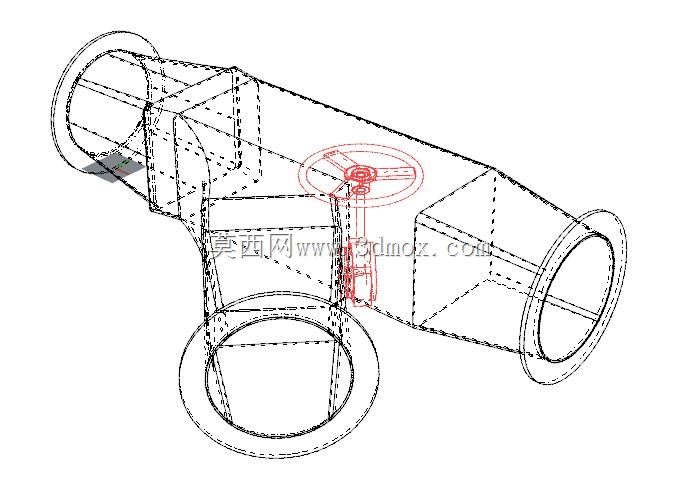

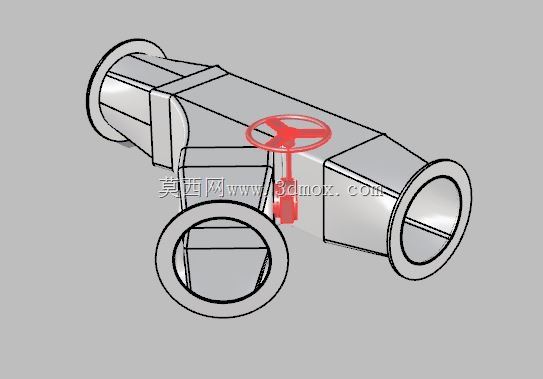

　　从结构设计思路来看，这款阀采用Y型斜三通的主体流道布局，区别于传统T型三通的直角转向结构，两个直通接口呈120度左右的夹角排布，第三个接口沿流道中线斜向引出，介质在阀腔内流动时的转向角度更小，避免直角流道带来的湍流、压损增大问题，尤其适合大流量、低流速要求的水、蒸汽、低粘度化工介质输送场景，长期运行时的流道冲刷磨损也比直角三通结构更均匀，能有效延长阀件的整体使用寿命。顶部的手轮执行机构采用居中布置，阀杆垂直于阀腔主流道中线，带动内部的阀芯做回转或者升降动作，实现三个通路之间的连通状态切换，手轮的尺寸匹配DN300口径的操作力矩需求，不需要额外加装助力机构即可完成手动操作，日常巡检时的现场调控十分便捷。

　　外形与安装边界方面，这款阀的三个连接端均采用法兰连接结构，法兰端面的密封面尺寸、螺栓孔排布完全匹配DN300公称通径的管路法兰标准，现场安装时不需要额外制作过渡连接件，直接与同规格的管路法兰对接、加装密封垫后穿设螺栓紧固即可完成安装。阀主体的外部轮廓做了等壁厚的结构加强，在三个接口的衔接位置设置了过渡加强筋，避免大口径管路运行时的应力集中在阀腔转角位置造成开裂，整体结构的壁厚经过承压计算，适配常规中低压管路的工作压力等级。手轮的顶部高度距离阀主体流道中线的尺寸经过优化，既保证操作时手部有足够的活动空间，不会和外部的管路保温层、支吊架结构产生干涉，也不会因为整体高度过高导致运输、安装时的空间占用过大。

　　从功能特性来看，这款三通阀可以实现三种基础的通路状态：两个斜向直通接口连通、侧方接口关闭，用于常规的干线直通输送；其中一个直通接口与侧方接口连通、另一直通接口关闭，用于干线向分支管路输送介质；两个直通接口同时与侧方接口连通，实现两路介质的合流或者单路介质向两个方向的分流，适配不同工况下的流向调控需求。阀腔内部的流道做了圆弧过渡处理，没有突兀的台阶或者死角，介质流经时不会出现滞留区，对于输送带有少量固体颗粒的污水、循环水介质时，也不容易出现积渣卡涩的问题，日常维护的频次远低于多阀组合的分流结构。在管路布置设计时，这款阀的安装方向可以根据现场管路走向调整，手轮方向既可以垂直向上布置，也可以根据操作空间需求调整为水平侧向布置，只要保证阀杆的转动不受周边结构干涉即可，安装灵活性较强，适合在空间紧凑的管廊、厂区管路节点处使用。
