车间维修作业用多功能工具存储柜结构设计

　　做车间现场工艺布局这么多年，最容易被忽略的往往是工位旁的工具存储类器具，很多工厂一开始图省事随便买个铁皮柜凑合用，用不了半年就会出现抽屉变形、工具混放、找件十分钟的问题，反而拖慢了维修和装配的作业效率。这次做的这款工具存储柜，最初是给机加工车间的设备维修组做的配套工位器具，设计前前后后跟维修班组的师傅磨了快三周，把他们日常用的工具尺寸、拿取习惯、甚至蹲姿站姿取件的舒适高度都摸了个遍，才敲定的最终结构。

　　从实际应用场景来说，这款柜子既可以放在机加工车间的维修工位旁，用来存放扳手、锉刀、量具、拆卸用的套筒组等日常维修工具，也可以放在装配线的线边，作为装配工位的配套工具存储单元，甚至挪到五金仓库作为零散配件的分类存储柜也完全适用，不会像专用工具架那样只能适配单一品类的工具。柜体整体采用框架式承载结构，主框架用的是加厚冷轧钢弯折成型，所有连接位置都做了三角加强筋焊接，满负载情况下柜体的形变量控制在0.8mm以内，就算在柜面上放置台虎钳、小型台式钻床这类轻型工位设备，也不会出现框架晃荡的问题。

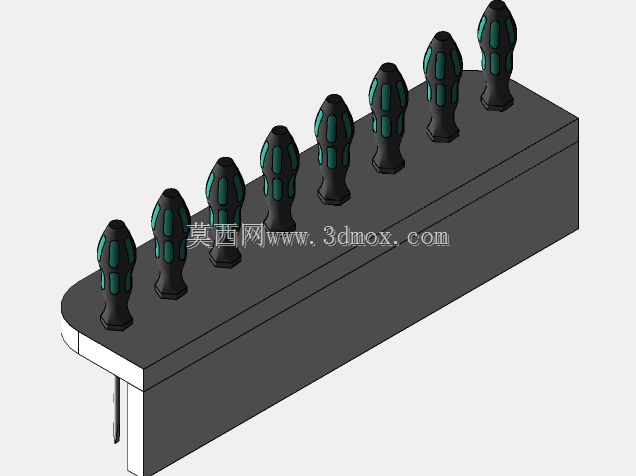

　　功能设计上没有搞那些花里胡哨的无用结构，完全围绕一线作业的实际需求来做。柜体下部做了四个不同高度的抽拉抽屉，最上层抽屉高度设计为60mm，专门用来放螺丝刀、内六角、锉刀这类小型手持工具，抽屉内部做了可自由调整的分隔条，维修师傅可以根据自己的工具尺寸调整格口大小，不用再像以前那样所有小工具堆在一个抽屉里，翻找的时候哗啦响；第二层抽屉高度120mm，用来放活动扳手、管钳、锤子这类中等尺寸的敲击、夹持工具，抽屉底板做了防滑橡胶垫，就算抽屉快速抽拉，里面的工具也不会来回滑动磕碰；第三层和第四层抽屉高度分别是200mm和300mm，用来存放较大的套筒组、拉马、千斤顶配件这类尺寸偏大的维修工具，抽屉的滑轨用的是三节重载滚珠滑轨，单抽屉额定承载45kg，完全抽拉的时候也不会出现滑轨脱轨、抽屉下坠的问题。柜体上部做了双开门的开放式储物腔，内部有两层可调节高度的置物板，可以用来存放润滑油壶、清洁耗材、备用的设备易损件，柜门内侧做了网格挂袋，可以插放作业指导书、记录笔、常用的塞尺、百分表这类随手拿的小量具，不用每次开抽屉翻找。

　　设计的时候特意考虑了安装和移动的边界问题，柜体整体宽度控制在800mm，深度500mm，总高度1600mm，这个尺寸刚好能卡在大多数车间生产线的线边空位里，不会占用过多的作业通道空间，就算是标准宽度1米的工位间隔，放完柜子之后还能留出足够的人员侧身通行空间。柜体底部做了四个可调节的防滑支撑脚，地面不平整的时候可以通过旋转支撑脚调整柜体水平，避免抽屉因为柜体倾斜出现自动滑出的问题；如果是需要经常挪动的作业场景，也可以把支撑脚换成带刹车的万向脚轮，单人就能推动柜体转移位置，脚轮的刹车踩下之后，就算靠在柜身上使劲也不会出现柜体滑移。柜顶做了20mm高的围边，平时在柜面上临时放置螺丝、螺母、拆卸下来的小零件，不会不小心从柜边掉落到地面，减少零件遗失的概率。

　　很多人觉得工具柜就是个装东西的铁盒子，其实真正好用的工具柜，每一处尺寸都是跟作业习惯匹配的：比如最上层抽屉的拉手高度刚好在人站立时的手肘位置，站着拿取最常用的小工具不用弯腰；下部的大抽屉拉手高度在膝盖以上，蹲姿拿取重型工具的时候不用过度俯身，能减少长期作业的腰部疲劳；柜门的开合角度做了180度的限位，打开柜门之后不会凸出来挡住通道，人员路过的时候不会被柜门边角磕碰。整个柜体的所有外露边角都做了R3的圆角打磨，没有尖锐的焊渣和毛刺，避免作业人员拿取工具的时候被划伤。表面做了静电喷塑处理，耐油污耐刮擦，平时车间里的机油、切削液溅到柜面上，拿抹布一擦就能干净，用个五六年也不会出现漆面脱落生锈的问题。

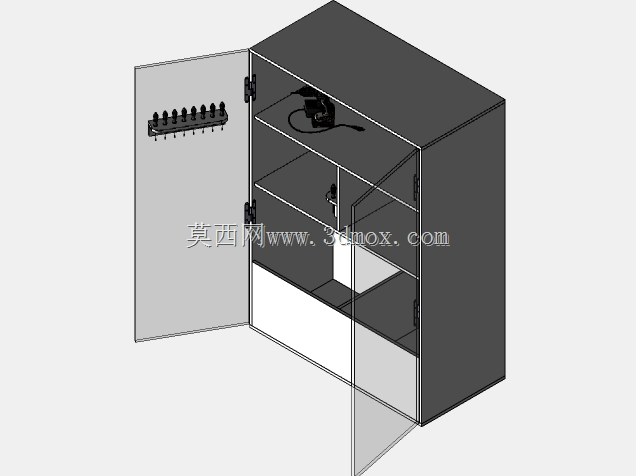

　　从结构建模的角度来说，这个模型把所有的钣金弯折参数、滑轨安装位、加强筋的焊接位置都做了完整的还原，不管是拿来做车间工位布局的配套模型，还是直接拿去做钣金加工的生产参考，都能直接用，不需要再二次调整结构细节。建模的时候特意把所有的可动部件都做了配合约束，抽屉可以正常抽拉，柜门可以正常开合，调整置物板高度的时候也能看到对应的安装孔位，完全还原实物的装配关系，不是那种只有外形的空心模型。
