圆柱螺旋压缩弹簧三维结构设计

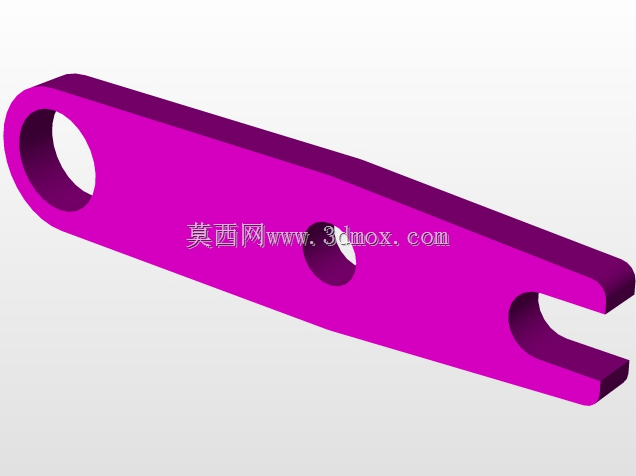

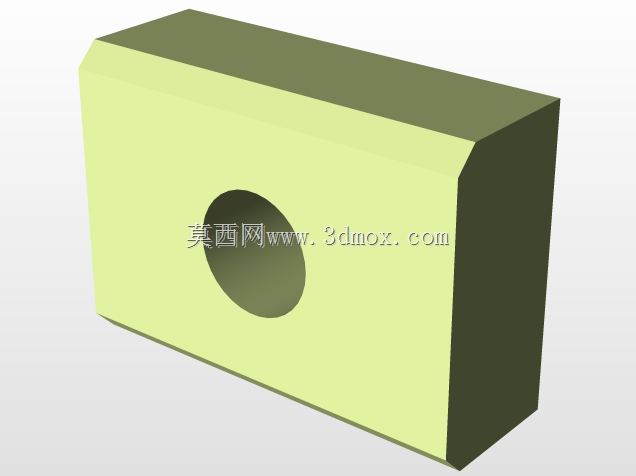

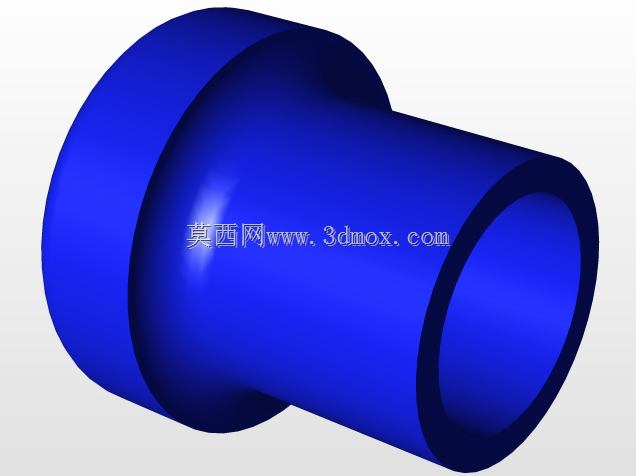

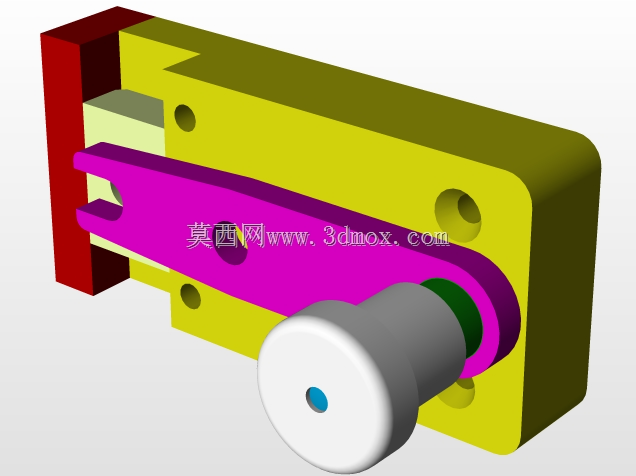

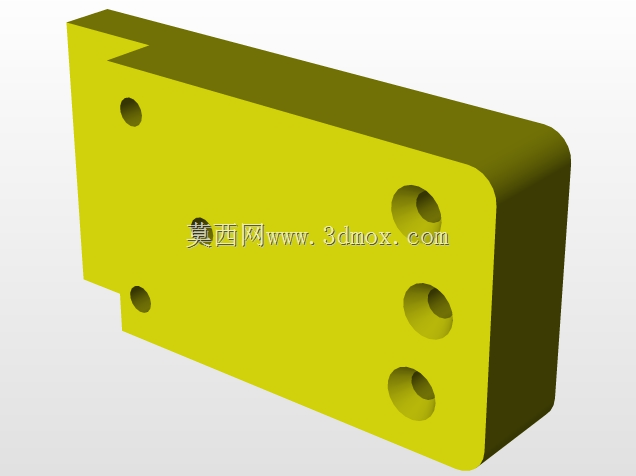

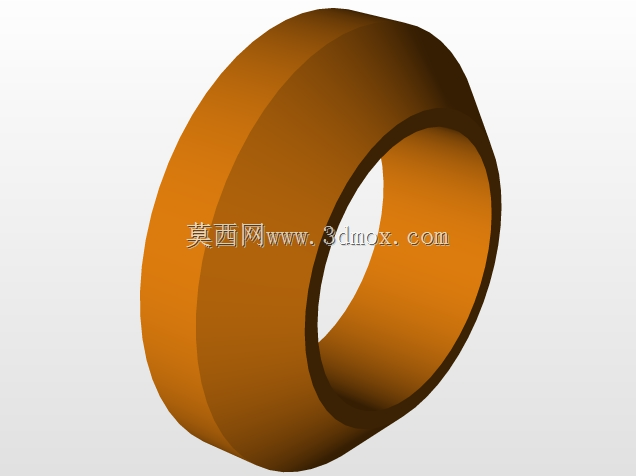

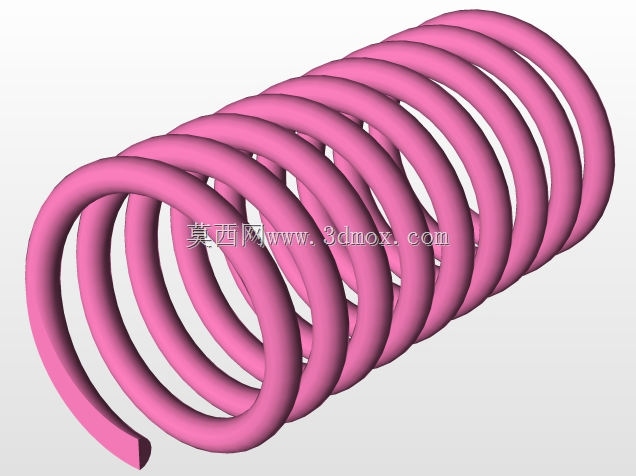

　　在各类机械传动、缓冲隔振、力值控制场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业阀门的启闭力调节结构、自动化产线的夹具压紧单元，都能见到这类零件的身影。本次建模的圆柱螺旋压缩弹簧，采用等节距圆柱螺旋结构设计，整体为两端并紧磨平的支承形式，这类端部处理方式能有效保证弹簧在受压过程中端面与安装座完全贴合，避免工作过程中出现偏载、侧向滑移的问题，大幅提升弹簧工作时的受力稳定性。

　　从设计思路层面来看，这类压缩弹簧的建模首先要匹配安装场景的空间边界：弹簧的外径尺寸需要适配安装孔的内径公差，避免装配后出现卡滞；内径尺寸要保证能顺利套入导向芯轴，防止弹簧在大压缩量工况下出现侧向屈曲失稳。有效圈数的设定直接关联弹簧的刚度特性，在材料线径、中径确定的前提下，有效圈数越多弹簧刚度越低，相同压缩量下提供的弹力越小，设计时需要结合实际工况需要的工作载荷、允许的最大压缩量来匹配有效圈数参数，同时要预留足够的磨削支承圈长度，保证两端支承面的平面度符合装配要求。

　　实际应用中，这类弹簧的核心功能是通过自身弹性变形储存与释放能量，实现力的传递、缓冲吸振、运动复位、载荷控制等作用。比如在常规的气动管路截止阀中，这类弹簧安装在阀瓣与阀盖之间，常态下依靠弹簧预紧力推动阀瓣压紧密封面实现管路截断，当阀杆受驱动推力克服弹簧弹力时，阀瓣抬起实现管路导通，弹簧的刚度直接决定阀门的启闭压力阈值，若刚度过大则会导致阀门开启所需驱动力过高，刚度过小则会出现密封面预紧力不足引发介质泄漏的问题。在小型自动化设备的直线运动模组中，这类弹簧常作为复位元件使用，搭配直线导轨与气缸使用，当气缸伸出时弹簧被压缩储存能量，气缸缩回时弹簧释放弹力推动运动部件回到初始位置，相比拉簧结构，压簧的安装空间更易布置，且疲劳寿命在同等载荷条件下表现更稳定。

　　建模过程中需要重点关注螺旋线的生成逻辑：螺旋升角需要匹配线径与节距参数，保证相邻簧圈在最大压缩量工况下不会出现并圈碰磨的问题，若工作行程较大，还需要核算弹簧的并紧长度，确保弹簧被压至并紧时的总长度小于安装空间允许的最小压缩边界，避免出现刚性顶死损坏配套零件的情况。两端的并紧磨平段需要保证端面与弹簧轴线的垂直度，通常磨平长度不小于3/4圈，这样在装配后弹簧的受力轴线能与安装基准保持重合，减少工作过程中的侧向分力，降低弹簧因偏载导致的早期断裂风险。

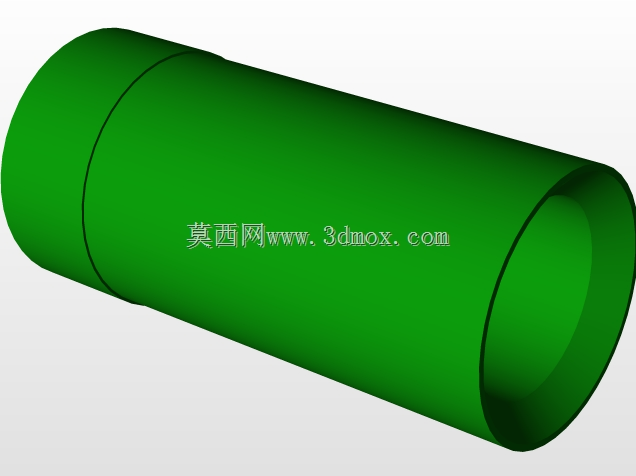

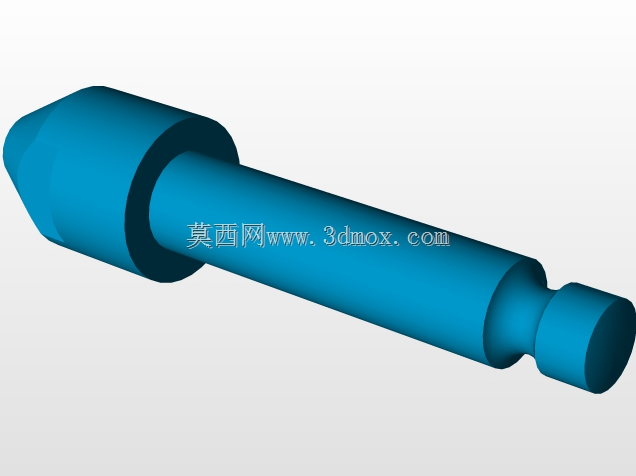

　　从安装边界来看，这类弹簧的安装通常分为两种形式，一种是无导向的开放式安装，这类场景下弹簧的长径比需要控制在合理范围内，通常不超过4，避免受压时出现失稳弯折；另一种是带导向的安装，即弹簧内孔穿入导向芯轴、外部套入导向套筒，这类安装形式允许弹簧有更大的长径比，能在有限径向空间内提供更长的工作行程，设计时需要注意导向件与弹簧内外径之间预留合理的间隙，间隙过小会导致弹簧伸缩时与导向件摩擦产生卡滞，间隙过大则无法起到有效的防失稳作用。

　　在材料特性匹配层面，这类弹簧若用于常规常温、无腐蚀的工况，通常采用碳素弹簧钢丝制作即可满足强度与疲劳寿命要求，若用于高温、腐蚀环境则需要匹配对应的合金弹簧钢材料，建模时虽然不需要直接赋予材料属性，但结构尺寸的设计需要预留材料线径的公差余量，保证成品弹簧的刚度误差在工况允许的范围内。另外，弹簧的端部倒角处理也需要在建模时体现，避免锐边在装配时划伤安装座表面，同时减少端部应力集中，提升弹簧的抗疲劳性能。
