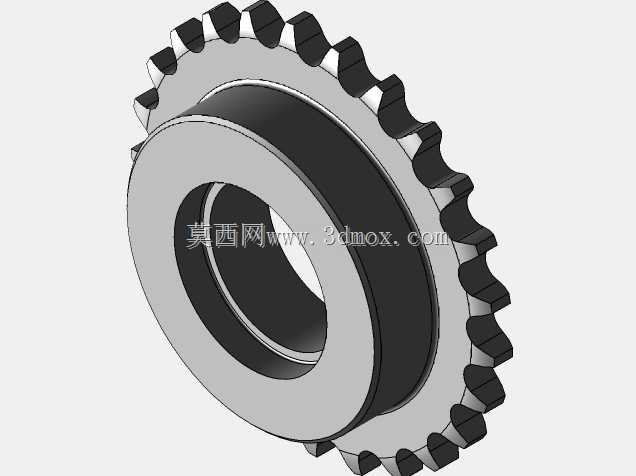

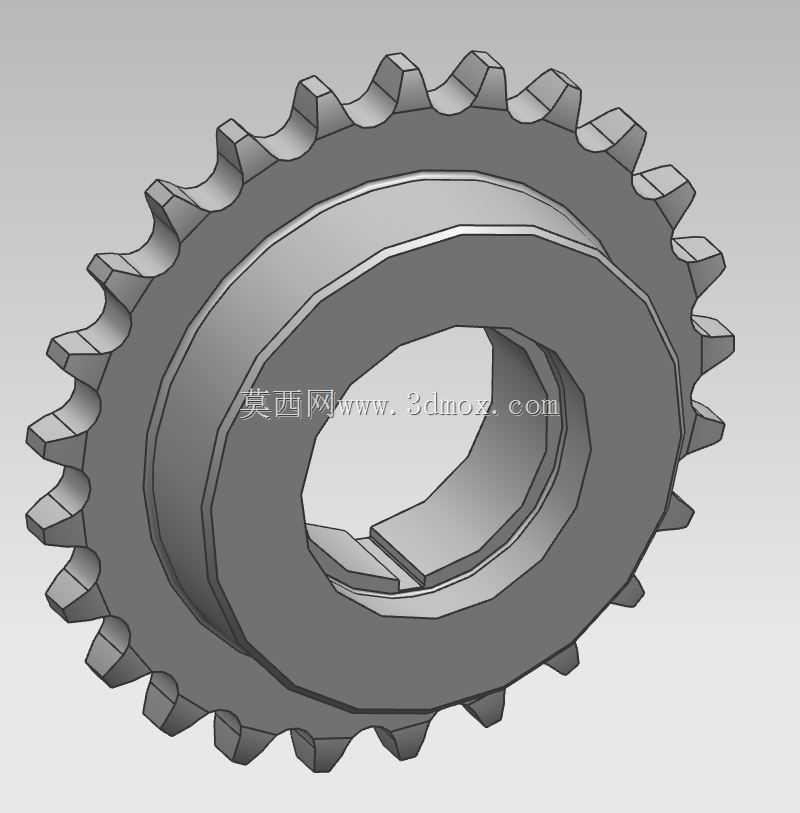

25齿标准直齿圆柱传动零件结构

项目分类:齿轮 发布时间:2022-03-16 ID:574830
  • 25齿标准直齿圆柱传动零件结构
  • 25齿标准直齿圆柱传动零件结构
  • 25齿标准直齿圆柱传动零件结构

  在常规机械传动系统的布局中,直齿圆柱齿轮始终是平行轴动力传递场景下应用占比最高的基础零件,本次梳理的25齿直齿结构,覆盖了多数中小载荷传动工位的适配需求。从实际应用场景来看,这类齿数的直齿轮常出现在轻工输送线的动力输入端、小型机床的进给传动链、自动化分拣设备的同步传动组,以及部分农用机械的辅助传动单元中,区别于大齿数低速重载齿轮和小齿数高速齿轮,25齿的参数选择刚好避开了根切风险的临界齿数区间,不需要额外进行齿顶高修正就能获得足够的齿根弯曲强度,同时啮合重合度处于1.6到1.8的合理区间,传动过程中不会出现单齿啮合占比过高导致的冲击异响。

  从设计思路层面拆解,该齿轮采用标准渐开线齿形设计,齿廓曲线严格按照压力角20度的基准生成,建模过程中先完成单个齿槽的轮廓切除,再通过圆周阵列完成全齿结构生成,齿向方向无螺旋角,加工时可直接采用滚齿、插齿工艺完成齿形加工,不需要专用的螺旋角调整工装,对于小批量维修替换场景,甚至可以采用线切割工艺直接加工成型,适配性极强。齿坯部分采用实心辐板结构,中心设置标准通孔用于安装传动轴,孔位与轴的配合公差选用H7/k6的过渡配合区间,既保证传动过程中不会出现轴孔相对滑动,又能满足常规工具下的拆装需求,孔侧预留了键槽安装位,采用普通平键实现周向固定,键槽的对称度公差控制在0.02mm以内,避免装配后出现齿轮偏摆导致的啮合间隙不均。

  从安装边界与尺寸适配角度看,该齿轮的齿顶圆、齿根圆尺寸均按照标准模数系列推导,齿宽尺寸按照常规传动的齿宽系数设置,安装时两平行轴的中心距偏差需要控制在±0.05mm以内,轴线平行度偏差在齿宽方向上不超过0.02mm,否则会出现轮齿单侧接触、局部载荷过大导致的断齿风险。实际运行过程中,该齿轮的适用线速度不超过6m/s,适配的环境温度区间为-20℃到120℃,如果搭配润滑脂润滑,维护周期可以达到3000运行小时,若采用稀油润滑则可以适配更高转速的传动场景。在功能特性上,直齿结构不存在轴向分力,支撑轴的轴承选型不需要额外考虑轴向载荷,可直接选用深沟球轴承完成支撑,大幅降低了支撑组件的成本与装配复杂度,啮合过程中轮齿沿全齿宽同时进入和退出啮合,传动比恒定无轴向窜动,对于需要精确传动比的工位,比如计量设备的传动链、位置调整的进给机构,这类直齿轮的传动精度表现远优于同精度等级的斜齿轮。

  需要注意的是,这类标准直齿轮在装配时需要保证啮合侧隙在0.08mm到0.15mm之间,侧隙过小会导致运转卡滞、齿面磨损加剧,侧隙过大则会出现回程误差,影响传动精度,尤其是在正反转频繁切换的工位,侧隙的控制直接决定了设备的定位精度。齿面的表面粗糙度要求控制在Ra1.6以下,齿根过渡圆角按照标准设置,避免应力集中导致的疲劳断齿,对于载荷波动较大的应用场景,可以在建模时对齿顶进行微量修缘,降低啮入啮出瞬间的冲击载荷,进一步提升运行平稳性。
