等径正交传动直齿锥齿轮结构设计

　　在相交轴动力传递的工况场景中，直齿锥齿轮是应用范围最广的基础传动零件，这类零件主要用于两轴轴线呈固定夹角的传动链路中，最常见的安装夹角为90度，广泛分布在机床进给箱、差速机构、小型动力头、仪表传动模组、轻工设备的动力转向单元中。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥面上，齿形从大端到小端呈线性收缩趋势，这一结构特性决定了其设计、建模与加工校验的逻辑和圆柱齿轮存在本质区别。

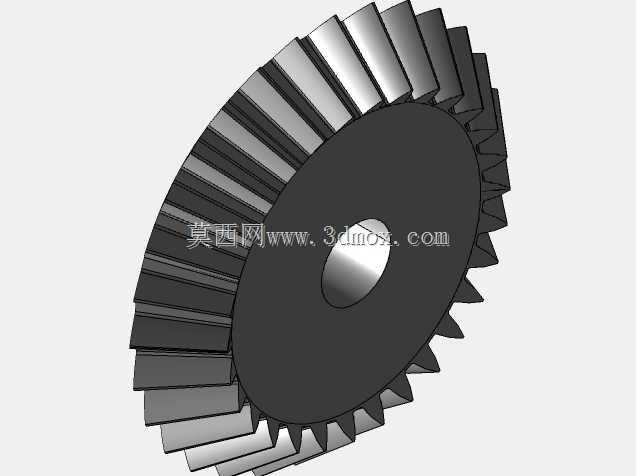

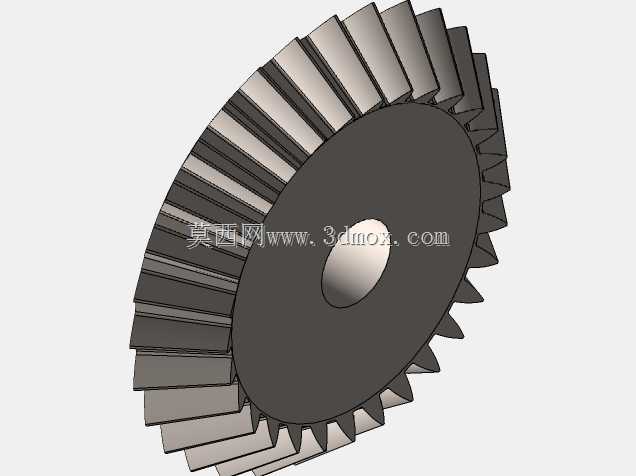

　　从实际使用的功能特性来看，这款直齿锥齿轮的轮齿采用渐开线齿形，大端齿厚大于小端齿厚，啮合过程中轮齿从大端开始接触逐步向小端滑移，重合度随啮合位置动态变化，能够在相交轴传动中保持稳定的传动比，不会出现圆柱齿轮错位安装时的传动比波动问题。齿轮中心设置的通孔为安装基准孔，用于和传动轴形成间隙配合或过渡配合，孔的公差等级通常根据传动精度要求选定，普通动力传动场景选用H7级公差即可满足使用需求，高精度仪表传动场景则需要提升至H6级并配合研磨加工保证同轴度。

　　设计这类锥齿轮时，首先要确定的是分锥角参数，当配对的两个锥齿轮齿数完全相等时，分锥角为45度，也就是正交等速传动的工况，此时两个齿轮的安装轴线呈90度垂直状态，输入与输出转速保持一致，仅改变动力传递的方向。建模过程中需要先绘制分锥、顶锥、根锥三个基准锥面，轮齿的齿廓曲线以大端模数为基准进行参数化绘制，再沿锥面母线方向做放样切除形成单个轮齿，之后通过圆周阵列完成全部轮齿的构建，建模时需要特别注意根锥角与顶锥角的差值，避免出现齿顶过切或者啮合时的齿根干涉问题。

　　从安装边界尺寸来看，这类锥齿轮的轴向定位通常依靠轴肩与孔端的锁紧挡圈配合实现，齿轮背锥面需要和安装座的定位端面保持0.02mm以内的贴合间隙，过大的间隙会导致齿轮运转时出现轴向窜动，引发啮合冲击、噪音过大甚至轮齿崩断的问题。轮齿的啮合侧隙需要根据工作转速、负载大小、工作温度区间进行调整，常温轻载工况下侧隙控制在0.05-0.1mm即可，重载或者高温工况下需要适当放大侧隙，避免热膨胀导致轮齿卡滞。

　　在实际设备装配过程中，锥齿轮的接触斑点校验是必不可少的环节，正常啮合状态下接触斑点应位于轮齿齿面的中部位置，偏向小端一侧，接触面积沿齿高方向不小于40%，沿齿长方向不小于50%，如果接触斑点偏向齿顶或者齿根，需要调整两个齿轮的轴向安装距离，直到接触位置符合要求。这类直齿锥齿轮的加工通常采用刨齿或者铣齿工艺，小批量定制场景也可以通过五轴加工中心直接铣削成型，建模时预留的加工余量需要根据所选工艺确定，常规刨齿加工的齿面余量留0.2-0.3mm即可满足后续精加工需求。

　　不同于螺旋锥齿轮，直齿锥齿轮的轴向力更小，对支撑轴承的负载要求更低，结构更简单，加工成本更低，虽然传动平稳性略逊于螺旋锥齿轮，但在转速不超过1500rpm、负载不大的相交轴传动场景中完全能够满足使用需求，是中小型机械设备转向传动结构的首选零件。在进行三维建模时，还需要注意轮齿的齿端倒角处理，大端与小端的齿顶边缘都需要做0.2-0.5mm的倒角，避免装配时轮齿边缘磕碰损伤，同时也能去除加工毛刺，减少啮合初期的异常磨损。齿轮的端面与内孔的垂直度公差需要控制在0.01mm以内，否则安装后会出现齿圈跳动超差的问题，导致传动过程中出现周期性的速度波动，影响整套传动机构的运行精度。
