工业设备用合页式铰接连接构件

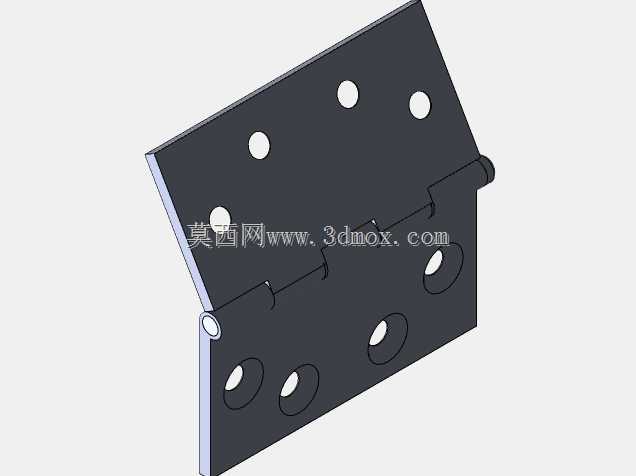

　　在各类工业机柜、设备防护门、小型仪器舱盖的结构设计中，铰接转动构件是实现开合动作的核心基础部件，本次呈现的这款铰接构件，是针对轻载开合场景优化的钣金类合页结构，区别于民用家装合页，其结构设计完全围绕工业场景的安装便捷性、转动可靠性、长期使用的抗形变能力展开。从实际应用场景来看，这类合页常被用在厚度1.5-2mm的冷轧钢板机柜门板、传感器防护外罩、小型检测设备的翻盖结构上，适配的开合频次通常在每日10-50次的中等频次区间，不需要承受重载悬挂的拉力，但对安装后的贴合度、转动时的无卡顿要求较高。从功能特性上看，该构件采用双页片同轴铰接的经典结构，转轴部分采用卷边包轴的钣金工艺，没有额外的独立销轴零件，减少了装配环节的零件数量，

　　也避免了长期使用后销轴脱出的风险；两个页片上分别预留了多组安装孔位，其中固定页片的孔位采用等距排布，适配M4或者M5规格的沉头安装螺钉，安装后螺钉头可以完全沉入页片表面，不会突出干涉门板的开合轨迹；活动页片的孔位则做了错位排布，对应门板侧的安装螺柱位置，安装时不需要额外调整页片的对齐度，只要对准孔位锁入螺钉即可完成装配。设计思路上，这款合页没有采用复杂的阻尼结构或者定位结构，核心目标是实现最基础的可靠转动功能，页片的板材厚度选用2mm的冷轧钢板，冲压成型后做发黑防锈处理，表面没有多余的装饰性结构，所有的折弯边都做了R0.5的圆角处理，避免安装和使用过程中划伤操作人员的手部；转轴的配合间隙控制在0.1mm以内，

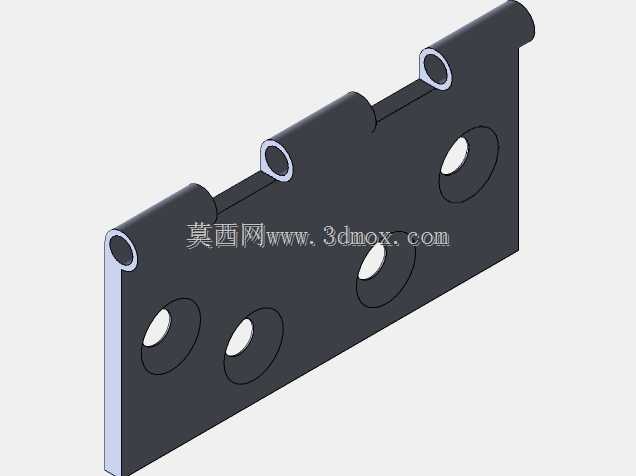

　　既保证转动时没有明显的旷量，也不会因为间隙过小出现转动卡涩的问题，在-10℃到60℃的常规工业车间环境下，不会因为材料热胀冷缩出现转动阻滞。从外形尺寸与安装边界来看，合页展开后的总长度为76mm，总宽度为50mm，闭合状态下的总厚度为4.2mm，转轴的直径为6mm，开合角度可以达到0-180度，完全满足常规设备门板全开的角度需求；安装时需要注意，固定页片需要贴合在安装框架的安装面上，安装面的平面度公差需要控制在0.2mm以内，避免页片安装后出现翘曲，导致转动时转轴承受额外的弯折应力；活动页片与门板连接时，需要保证门板的安装面与框架安装面的平行度偏差不超过0.3mm，否则长期开合会导致页片变形，出现开合异响或者卡顿的问题。在实际选型使用中，这类合页单组可以承受的门板重量不超过8kg，如果门板重量超过这个数值，需要按照间距120-150mm的距离均匀布置多组合页，分散承重载荷；安装螺钉的锁附扭矩需要控制在1.2-1.5N·m，避免扭矩过大导致页片的安装孔周围出现凹陷变形，影响页片与安装面的贴合度。不同于市面上常见的民用合页，这款构件的所有孔位都做了去毛刺处理，孔位的位置公差控制在±0.1mm，在批量装配时不需要对孔位进行二次修锉，可以直接适配数控冲床加工好的机柜安装孔，大幅提升装配环节的效率；转轴部分的卷边结构经过三次冲压成型，卷边的接缝处没有明显的凸起，转动时不会和页片产生摩擦，长期开合测试下，转动阻力的变化率不超过15%，

　　可以满足工业设备3-5年的常规使用周期需求。在三维建模过程中，这类钣金合页的建模需要重点关注折弯系数的设置，因为页片的折弯边直接影响最终的安装尺寸，如果折弯系数设置错误，会导致生产出来的样件安装孔位出现偏差，无法和设备框架对齐；转轴部分的卷边特征需要准确还原冲压后的实际形态，不能简单用圆柱拼接来模拟，否则在做装配干涉检查时，会出现实际生产有干涉但模型检查无异常的问题；安装孔的沉头深度也需要和选用的螺钉规格精准匹配，保证螺钉安装后完全沉入门页片表面，不会出现突出干涉的情况。对于结构设计人员来说，这类通用铰接构件不需要从零开始设计，直接选用成熟的结构模型进行适配调整，可以大幅缩短设备的结构设计周期，只需要根据自身设备的门板厚度、安装空间、承重需求，调整页片的尺寸、孔位的间距和数量，就可以快速完成适配，不需要重新验证铰接结构的可靠性，因为这类基础结构已经经过了大量实际场景的应用验证，结构稳定性有充足的保障。
