侧排式地面排水接水构件结构设计

　　做给排水配套结构设计快十二年，这类侧接式排水构件我前后经手过不下二十个改型，最早接触类似结构还是在老厂区的屋面改造项目里，当时传统直排落水口没法适配侧边汇水的挑檐构造，临时改管不仅费工，后期还容易在接口处存积杂物造成堵塞。这个构件的核心应用场景，就是解决地面或屋面汇水从侧向导入竖向排水立管的转接需求，常见于下沉式卫生间侧排、阳台同层排水、屋面挑檐汇水、设备平台排水这些没法直接在结构板上开直排洞的工况，相比传统直排落水口加弯头转接的做法，一体化的结构能减少两个接口渗漏点，同时降低转接处的局部水头损失。

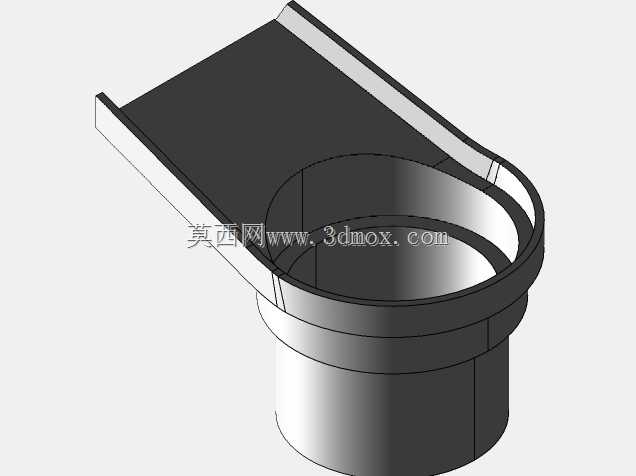

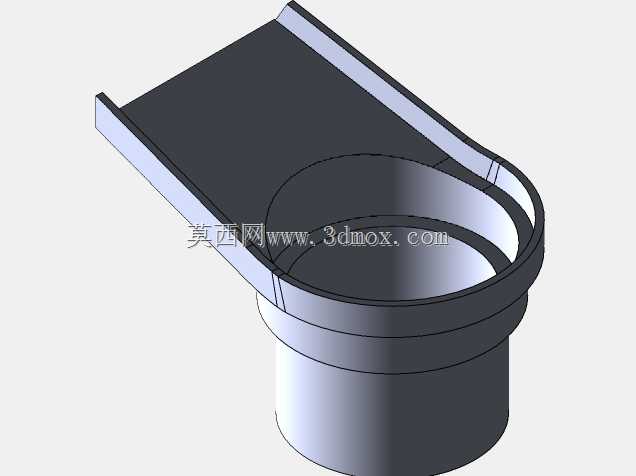

　　从功能特性上看，这个构件把侧向汇水的导水段和竖向承插段做了平滑过渡，导水段的斜向底板不是随便拉个斜角做的，我自己建模验证过，这个坡度取的是千分之三十五，刚好满足排水流速不低于0.6m/s的自净流速要求，不会让泥沙、落叶这类杂物在过渡段沉积。导水段两侧的挡边高度做了32mm，比常规地面找平层加防水层的总厚度高出8mm，安装的时候防水层可以直接翻边压到挡边内侧，不用额外做附加防水卷材的裁切，现场施工的时候能省不少工序。上部的环形承口做了两道凹槽，是用来卡橡胶密封圈的，和竖向排水立管承插的时候，不用打胶就能满足0.1MPa的闭水试验要求，后期如果需要疏通立管，直接把上部的篦子拿开就能伸疏通钢条进去，不用拆接管道。

　　设计思路上，这个构件没有做多余的加强筋结构，整个外壁的壁厚取的是3.2mm，和常规UPVC排水管材的壁厚保持一致，注塑生产的时候冷却收缩率均匀，不会出现局部缩痕导致的壁厚不均。过渡段的曲面是用曲率连续的放样做的，不是简单的倒圆角，这样水流从侧向导入竖向管的时候不会形成紊流，我之前用Flow Simulation做过模拟，同样的排水流量下，这种平滑过渡的结构比直角弯头转接的排水噪音低4分贝左右，高层住宅同层排水用的话，能明显降低落水的噪音。导水段的前端做了15度的切角，安装的时候可以直接和墙面的找平层贴合，不用现场裁切构件本体，避免裁切造成的毛边影响防水贴合。

　　安装边界这块，竖向承插段的外径是110mm，刚好适配常规的DN100排水立管，插入深度是60mm，和标准管材的承插深度一致，不用额外定制变径配件。导水段的总长度是240mm，安装的时候从墙面挑出的距离刚好覆盖常规找平层的施工范围，不会因为构件太短导致水从构件底部渗到结构层里。整个构件的总高度是185mm，其中承口上部预留了20mm的高度用来安装不锈钢篦子，篦子和承口是卡扣式连接，不用螺丝固定，清理杂物的时候直接掀开就行。需要注意的是，安装的时候竖向承插段要和立管保持垂直，偏差不能超过2度，不然会影响密封圈的密封效果，导水段的底板要找好坡度，不能倒坡，不然会在构件内部存水，夏天容易滋生蚊虫，冬天温度低的地区存水结冰还会胀裂构件。

　　之前有个项目用了类似结构的构件，但是过渡段做的是直角，结果用了不到一年就堵了三次，拆开看全是泥沙积在直角的位置，后来换成这种平滑过渡的结构，连续三年都没出现过堵塞的问题。还有个细节，这个构件的承口底部做了一个2mm的凸台，立管插到底之后刚好顶在凸台上，不会因为施工的时候用力过猛把构件顶移位，也能保证密封圈的压缩量在30%左右，密封效果刚好，不会因为压缩量太大导致密封圈老化变快，也不会因为压缩量不够出现渗漏。
