双法兰带安装凸台回转式传感连接座

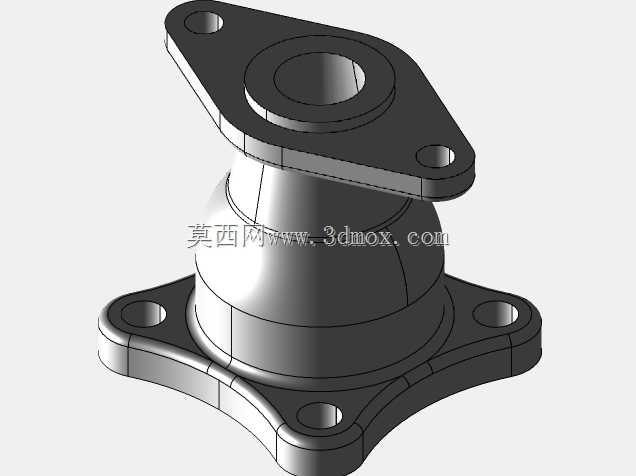

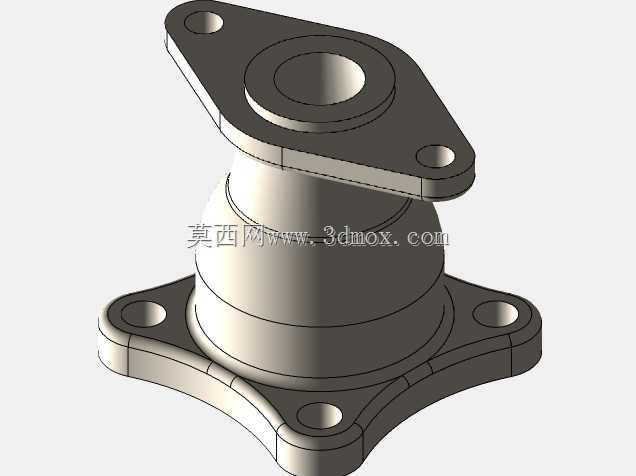

　　这类带双法兰结构的回转连接座，多配套在工业传感检测单元的安装链路中，作为传感元件与被测设备本体之间的过渡承载构件使用，常见于流体管路压力传感、转轴振动检测、工位位移反馈这类需要刚性固定同时保证检测端同轴度的场景。从实际装配逻辑来看，上部的菱形法兰对接传感检测头的安装基面，两个对称分布的通孔用来穿装锁紧螺栓，法兰中心的通孔是检测探头的过孔或者介质导流通道，法兰面做了浅沉台设计，装配时可以嵌入配套的密封垫片，避免流体介质泄漏或者外界粉尘侵入传感腔室。下部的四耳式法兰对接设备本体的安装面，四个安装孔沿圆周均匀分布，相比两孔安装的结构，四孔固定的抗扭转能力更强，能抵消设备运行时产生的径向振动，避免传感元件因为长期受振出现检测零点漂移的问题。

　　中间的回转过渡段采用变径弧面设计，没有采用直筒式的结构，一方面是为了匹配上下法兰的尺寸差，让应力传递路径更平缓，另一方面弧面过渡可以减少结构应力集中，在设备承受冲击载荷的时候，避免转角位置出现应力断裂的隐患，所有棱边位置都做了圆角处理，除了降低加工时的应力集中，也能避免装配时锐边划伤操作人员或者配套的密封线缆。设计过程中首先要确定的是上下法兰的安装孔位尺寸，必须和对接的传感元件、设备安装基面的孔位完全匹配，否则会出现装不上的问题，中心通孔的尺寸要根据检测探头的直径或者流通介质的通径来确定，既要保证探头能顺利穿过，也要避免间隙过大导致密封失效。中间回转段的壁厚需要根据实际承载的压力来核算，如果是用在高压流体管路的传感安装，

　　壁厚要满足耐压要求，避免受压变形，圆角的半径不能太小，否则起不到缓解应力集中的作用，也不能太大，否则会增加整体结构的重量，占用多余的安装空间。安装边界方面，上部菱形法兰的对角孔距决定了上部安装所需的最小平面空间，下部四耳法兰的外接圆直径决定了下部安装基面的最小尺寸，整体高度要控制在传感元件的有效检测行程范围内，不能因为连接座过高导致检测探头无法接触被测位置，也不能过矮导致装配时出现干涉。这类构件的材质多根据使用场景选择，普通工业环境下用常用结构钢做表面防锈处理即可，有腐蚀介质的场景则需要选用不锈钢或者做防腐涂层，加工时上下法兰的安装面要保证平面度，否则锁紧后会出现密封面贴合不严的问题，中心孔要和上下法兰面保证垂直度，

　　避免装配后传感元件出现倾斜，影响检测精度。实际选型时，除了核对安装孔位和通径尺寸，还要确认整体的承载能力是否匹配现场的振动、冲击工况，对于有密封要求的场景，还要核算法兰面的压紧力是否能满足密封垫片的压缩量要求，避免出现泄漏。建模过程中，回转主体部分可以通过旋转特征生成，上下法兰的凸台通过拉伸特征添加，安装孔通过切除特征生成，最后对所有棱边做圆角处理，建模时要注意各特征之间的衔接关系，避免出现零厚度或者干涉的问题，装配基准要统一以中心轴线和下部安装面为基准，方便后续出工程图时标注尺寸，也能和实际加工的定位基准保持一致，减少加工误差。
