曲面缠绕式传感元件包裹结构设计

　　做了快十年机械结构设计，经手的传感类配套结构少说也有上百套，这次做的这个曲面缠绕包裹结构，最初是给管道外壁应变监测场景做的配套构件。当时现场的工况是要在曲率连续变化的弧形输送管道外壁贴装应变传感单元，常规的平面式安装座根本贴不严，要么边角翘曲导致传感数据漂移，要么硬压上去把传感元件的敏感层压出折痕，用不了半个月就失效，前前后后改了三版方案才定下来这个连续曲面的包裹构型。

　　先说实际应用里的核心需求，这类包裹结构不是随便弯个弧面就行，首先要解决的是不同曲率弧面的贴合适配问题，现场的管道不是标准整圆，有几段是变径过渡的弧形段，曲率半径从80mm到150mm连续变化，所以结构本身做了等壁厚的连续曲面设计，壁厚控制在1.2mm，既保证足够的支撑强度，不会在缠紧固定的时候出现局部塌陷压到敏感元件，又有适度的形变余量，能顺着管壁的曲率变化自然贴附，不会出现硬接触的应力集中点。

　　设计的时候最先考虑的是安装边界，整个包裹结构展开后的有效包覆宽度是65mm，沿管道轴向的覆盖长度是120mm，两端做了15度的外翻导边，一是安装的时候不会刮到传感元件的引出线缆，二是缠紧固定的时候，导边能顺着箍带的拉力自然贴合管壁，不会出现边缘翘起的缝隙，避免现场的粉尘、水汽顺着缝隙渗进去腐蚀敏感层。之前有一版方案没做导边，现场安装的时候工人稍微用力不均，边缘就会折出死折，不仅贴不严，折痕处的应力还会干扰传感单元的应变采集，数据偏差能到15%以上，根本没法用。

　　再讲功能特性，这个包裹结构的内表面做了微纹理的哑光处理，不是光滑面，光滑面和传感元件的基底贴装的时候容易出现滑移，尤其是管道有振动的工况下，时间长了传感单元会移位，微纹理的粗糙度控制在Ra1.6，既能和传感元件的柔性基底产生足够的静摩擦力，不用额外涂胶就能固定位置，又不会因为纹理太粗糙硌伤敏感层。结构的两个自由端做了加厚的定位凸台，凸台上预留了箍带穿槽，现场安装的时候不用额外做固定支架，直接用不锈钢箍带穿过穿槽拉紧就行，凸台的厚度是3mm，能承受箍带拉紧时的局部压强，不会被勒断，之前试过把凸台做薄到2mm，拉紧测试的时候不到200N的拉力就把凸台扯裂了，根本达不到现场安装的拉力要求。

　　设计思路上没有用常规的分片式拼接结构，一开始想过分两片扣合的方式，加工简单，但是拼接缝的位置刚好会压在传感单元的边缘，不仅容易压损元件，拼接缝的间隙还会导致局部贴合不实，采集的数据有断层。后来改成整体式的连续曲面缠绕构型，一体成型没有拼接缝，整个包覆面的压力分布均匀，做压力分布测试的时候，整个贴合面的压强差控制在10%以内，不会出现局部压力过大或者过小的情况，传感单元采集到的应变数据和管壁实际应变的偏差能控制在3%以内，完全满足工业现场的监测精度要求。

　　还要考虑实际使用中的维护需求，这个结构的拆装不需要专用工具，只要松开箍带就能取下来，更换传感元件的时候不用破坏原有安装位置，结构本身的材料用的是耐候性的工程塑料，能在-20℃到80℃的环境下长期使用，不会因为温度变化出现脆裂或者软化变形，之前在北方的室外管线现场测试，冬天零下十几度的环境下放置三个月，结构没有出现开裂，曲面的形变量不到0.2mm，完全不影响贴合精度。另外结构的外表面做了圆弧过渡，没有尖锐棱角，现场安装的时候不会划伤工人的手，也不会刮到周边的管线，之前有一版方案边缘没做圆角，安装的时候有个工人手被划了个小口子，后来所有边缘都做了R2的圆角处理，完全避免了这类安全隐患。

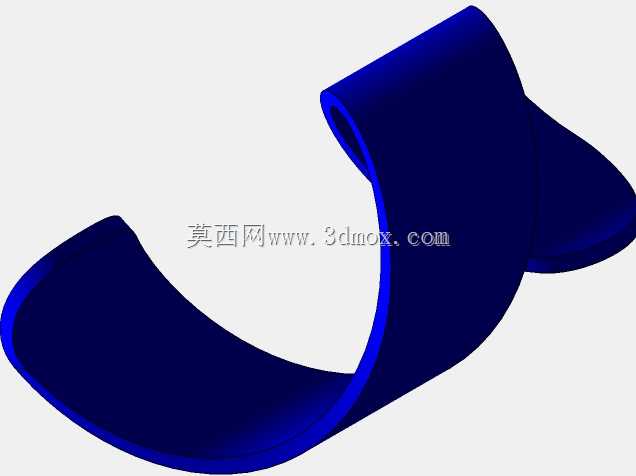

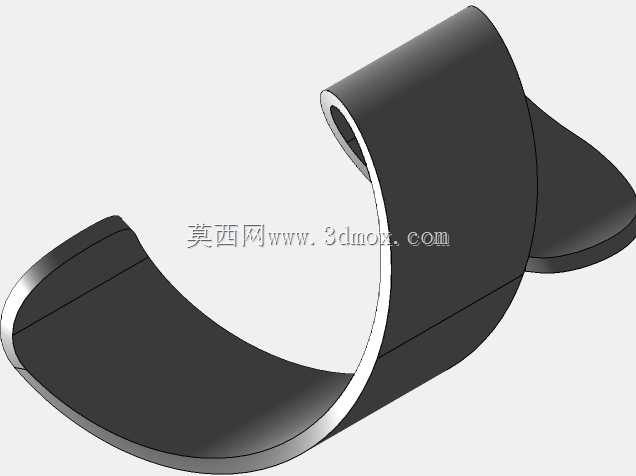

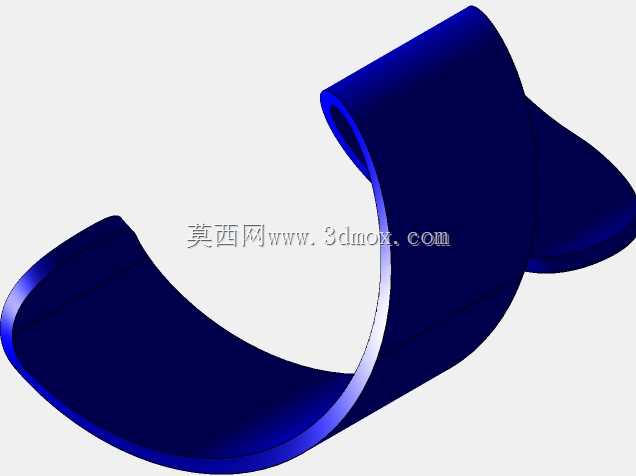

　　从建模的角度来说，这个结构的核心是曲面的连续性控制，整个包覆面用G2连续的曲面构建，没有曲率突变的位置，不然成型的时候容易出现应力集中，用久了会在突变位置开裂。建模的时候先根据管道的点云数据拟合出基准曲面，然后偏移出壁厚，再做两端的导边和定位凸台，整个曲面的曲率变化率控制在每10mm变化不超过0.02，保证结构弯曲的时候应力均匀分布，不会出现局部应力过大的问题。安装的时候还要注意，包裹结构的对接位置要避开传感单元的敏感区，对接缝留0.5mm的间隙，避免温度变化热胀冷缩的时候两个端面顶在一起产生额外的应力，干扰传感数据。

　　实际在现场测试的时候，这个结构装在化工管道的外壁监测输送过程中的管道应变，连续运行了六个月，没有出现翘边、滑移、压损元件的情况，数据采集一直很稳定，比之前用的平面安装座的故障率低了80%以上，维护的时候更换传感元件只需要五分钟，比之前的结构节省了三分之二的维护时间。而且这个结构的适配性很强，只要调整曲面的曲率参数，就能适配不同直径的管道或者弧形安装面，不用重新做整体的结构重构，只需要调整基准曲面的曲率就能快速衍生出不同规格的型号，能覆盖大部分弧形壁面的传感安装需求。
