传感器配套夹持固定支架结构设计

　　在工业传感检测场景中，传感器的安装固定精度直接决定检测数据的可靠性，这款支架组件正是针对小尺寸柱形、块形传感器的安装需求开发的专用夹持结构，可适配自动化产线、检测工位、实验测试台架等多种场景的传感器布设需求。从实际使用场景来看，这类支架常被用在光电传感器、接近开关、小型视觉传感器的侧装、竖装工位，尤其是在设备机架侧壁、型材框架立面、设备外壳内侧等安装面空间有限的位置，该支架的贴壁式安装结构可以最大程度压缩安装占用空间，避免传感器伸出长度过长导致的磕碰、振动偏移问题。

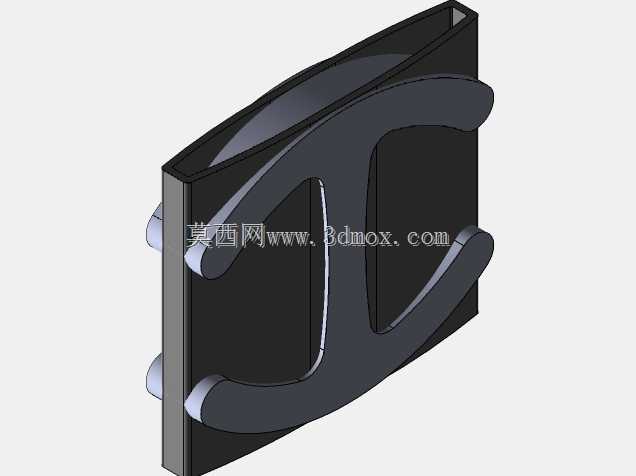

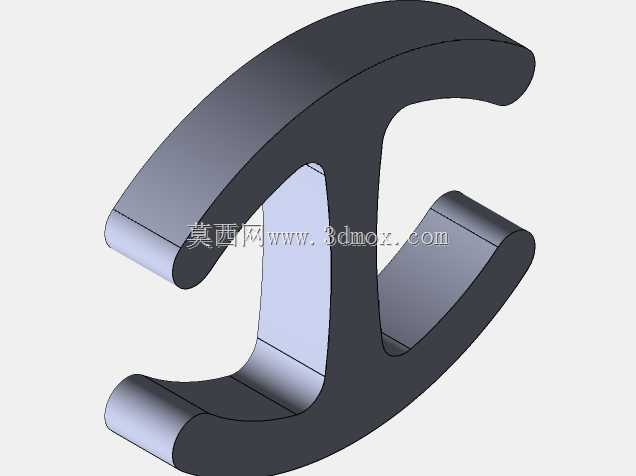

　　从功能特性上看，这款支架采用一体式夹持臂与安装背板结合的结构，背板为平直贴装面，可通过螺栓、胶粘或者卡扣方式固定在安装基准面上，正面的弧形夹持臂做了对称式双抱爪设计，上下两组弧形爪位可以适配不同直径的圆柱型传感器，也可通过加装防滑垫片固定方形外壳的传感元件，夹持臂的弧度经过力学优化，在保证足够夹持抱紧力的同时，不会因为夹紧力过大压损传感器外壳，夹持臂与背板之间做了圆弧过渡处理，避免应力集中导致的长期使用断裂问题。

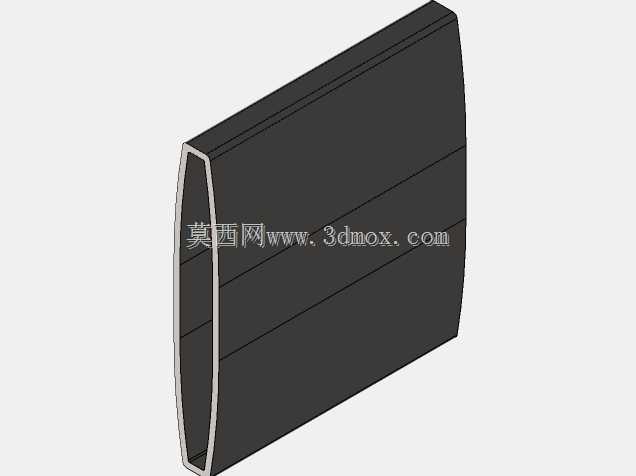

　　设计过程中，首先考虑的是安装边界的适配性，背板的厚度控制在薄型化区间，既保证安装后的结构刚性，又不会因为背板过厚导致传感器检测端面与被测物的距离超出有效检测范围，整体安装后的外伸尺寸经过反复校核，确保传感器安装后检测轴线与安装基准面的平行度、垂直度公差控制在传感检测允许的范围内，避免因为安装角度偏差导致的检测盲区、误触发问题。夹持臂的开口尺寸做了一定的弹性变量设计，通过材料本身的微量形变可以适配一定尺寸公差范围内的传感器外壳，不需要额外加装调节螺丝就可以实现快速装拆，在需要频繁更换传感器的测试工位上，这种快装结构可以大幅降低工位调整的辅助时间。

　　从结构细节来看，支架的背板边缘做了倒角处理，避免安装过程中锐边划伤操作人员或者线缆，夹持臂的爪端做了圆弧收边，不会在装拆传感器时刮伤传感器的外壳涂层或者出线线缆。整个支架的结构没有多余的冗余设计，所有结构面都服务于安装固定与夹持定位两个核心功能，在保证结构强度的前提下尽可能缩减了整体重量，即便是在轻量化的铝型材机架、薄钣金设备外壳上安装，也不会因为支架自重导致安装面变形。

　　在实际选型使用时，需要注意安装面的平面度要求，如果安装面存在明显的凹凸变形，会导致背板贴装不实，长期受设备振动影响可能出现支架偏移，进而导致传感器检测位置失准。针对振动较大的冲压、锻压设备周边的传感器安装，可以在背板与安装面之间加装薄橡胶减震垫，既可以抵消部分振动传递，也能弥补安装面的平面度误差。这款支架的结构也支持一定的改装拓展，比如在夹持臂上预留的微小平面位置，可以加装紧定螺丝孔，针对大重量的传感器实现额外的锁紧固定，也可以在背板上加工不同孔距的安装孔，适配不同规格的安装螺栓孔位。

　　不同于通用型的可调支架，这款专用支架的结构针对性更强，没有多余的调节关节，也就避免了调节关节松动导致的位置漂移问题，在对传感器位置稳定性要求较高的高速产线检测工位上，这种固定式夹持支架的长期使用可靠性要优于多关节可调支架，不需要定期复检紧固位置，能够降低设备运维的工作量。在三维建模过程中，所有的圆角、壁厚、弧度参数都经过了实际打印验证，夹持臂的弹性形变范围控制在材料屈服强度以内，反复装拆不会出现塑性变形，保证长期使用的夹持力稳定。
