便携提手式密封承压储液罐体结构

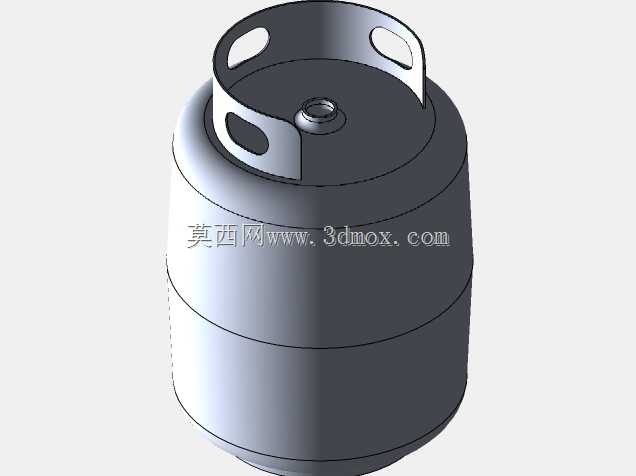

　　这类带一体化提手的密封承压储液罐体，在户外作业补给、小型流体存储、移动式气源配套场景中应用十分广泛，日常能在露营燃气供给、小型喷涂设备供料、实验室便携气源配套、户外作业饮品储运等场景见到它的身影，核心作用是在带压或密封要求下存储气态、液态介质，同时满足单人徒手转运的便携需求，不需要额外配套吊装或搬运工装就能完成短距离移位。从结构设计逻辑来看，罐体主体采用三段式旋压成型结构，上下端为圆弧过渡封头，中间段为等径直筒，这种结构能在同等壁厚下最大化承压能力，避免直角结构带来的应力集中问题，相比直棱直角的方形容器，圆弧过渡的筒身能将内部介质压力均匀分散到整个壁面，降低局部应力过载导致的变形、渗漏风险。顶部的提手结构并非后期焊接附加件，

　　而是与上端封头采用一体化冲压成型，三个均匀分布的镂空提手位分别对应120度圆周分布，单人提运时可以根据发力习惯选择任意一个提手位，也可以配合简易挂钩实现两点吊挂转运，提手的镂空边缘做了卷边钝化处理，避免搬运时割伤手部，同时卷边结构也能提升提手部位的结构强度，避免长期承重出现提手变形开裂的问题。顶部中心位置设置了一体化的螺纹接口座，接口处做了加厚处理，用来安装阀门、快插接头或者密封端盖，接口座与封头的连接位置采用圆弧过渡，避免焊接或成型时出现应力裂纹，接口的螺纹规格采用通用标准管螺纹，能和市面上常规的管路接头、调压配件直接适配，不需要额外做转接头定制。从安装边界尺寸来看，罐体整体外径控制在300mm以内，

　　整体高度不含接口的话在380mm左右，满装介质后的总重量控制在15kg以内，刚好符合单人徒手搬运的重量阈值，不需要借助辅助搬运设备就能完成转运。罐体底部做了微小的内凹平底结构，放置时能保证直立稳定性，不会因为地面轻微不平整出现倾倒，同时底部内凹结构也能避免罐体壁面直接与地面摩擦，减少放置过程中对罐体底部防腐层的磨损。在壁厚设计上，筒身与封头采用等壁厚设计，壁厚根据存储介质的压力等级匹配，常规0.8MPa以下的存储压力下，采用1.2mm壁厚的冷轧钢板或者不锈钢板就能满足强度要求，成型后会在焊缝位置做渗漏检测，保证密封性能。设计过程中需要重点校核提手部位的承重强度，当罐体满装介质时，提手部位需要承受1.

　　5倍额定总重量的静载荷不出现永久变形，同时要校核罐体在0.2MPa内压下的形变量，保证筒身直径变形量不超过0.5%，避免因为压力变化导致接口部位出现密封失效。这类罐体的外形没有多余的突出结构，堆叠存放时可以上下叠放，减少仓储占用空间，外表面可以根据使用场景做喷塑、镀锌或者抛光处理，适配不同的防腐、洁净使用要求，比如存储食品级介质时会采用内外抛光的不锈钢材质，存储工业燃气时会采用镀锌钢板外加喷塑防腐层。在实际选型应用中，需要根据存储介质的腐蚀性、工作压力、使用环境温度来匹配对应的材质与壁厚，同时顶部接口可以根据使用需求更换不同的配件，比如安装泄压阀来保证超压时的安全泄放，安装快插接头来实现快速管路连接，安装液位计来直观查看内部介质剩余量。
